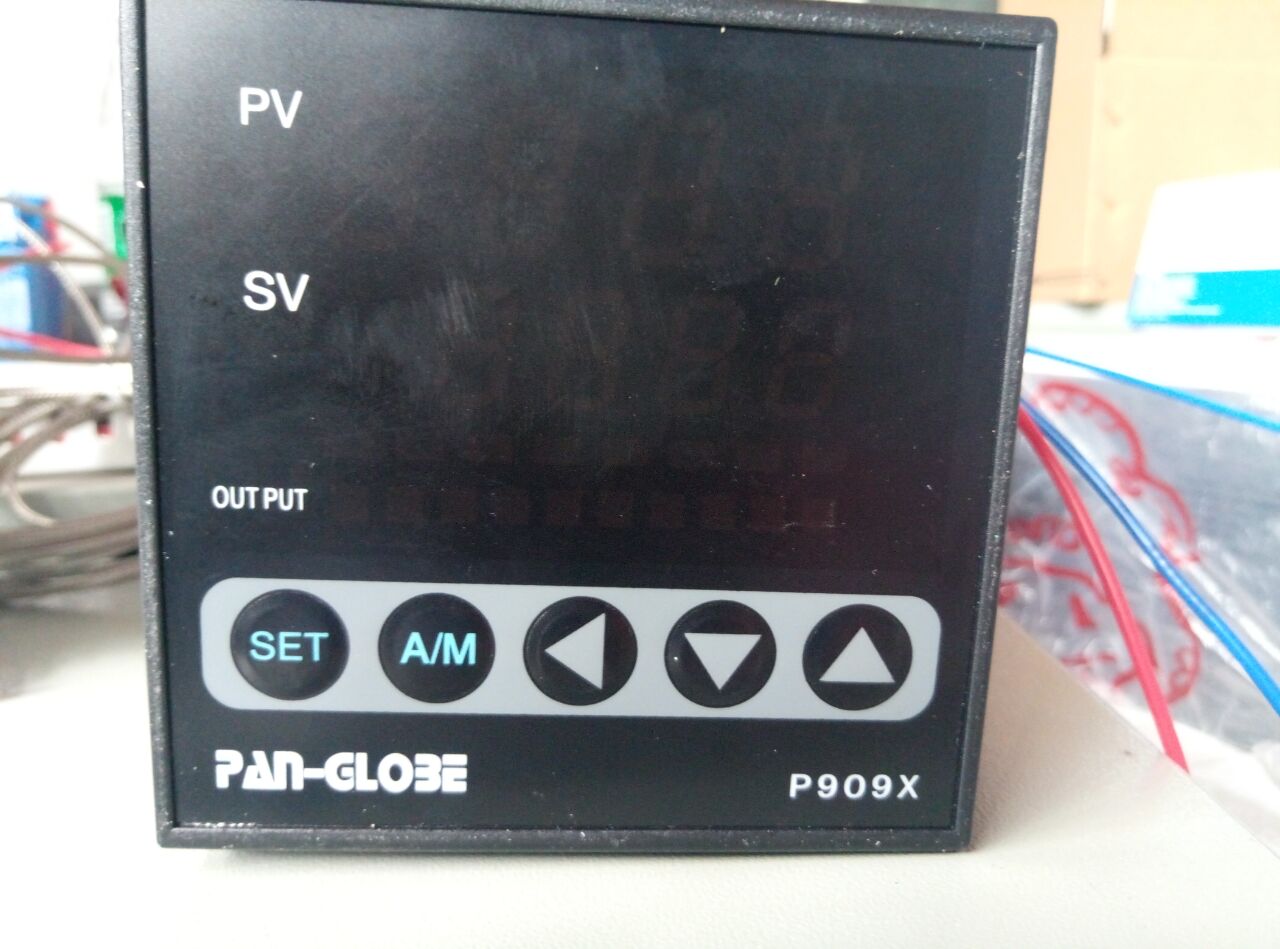

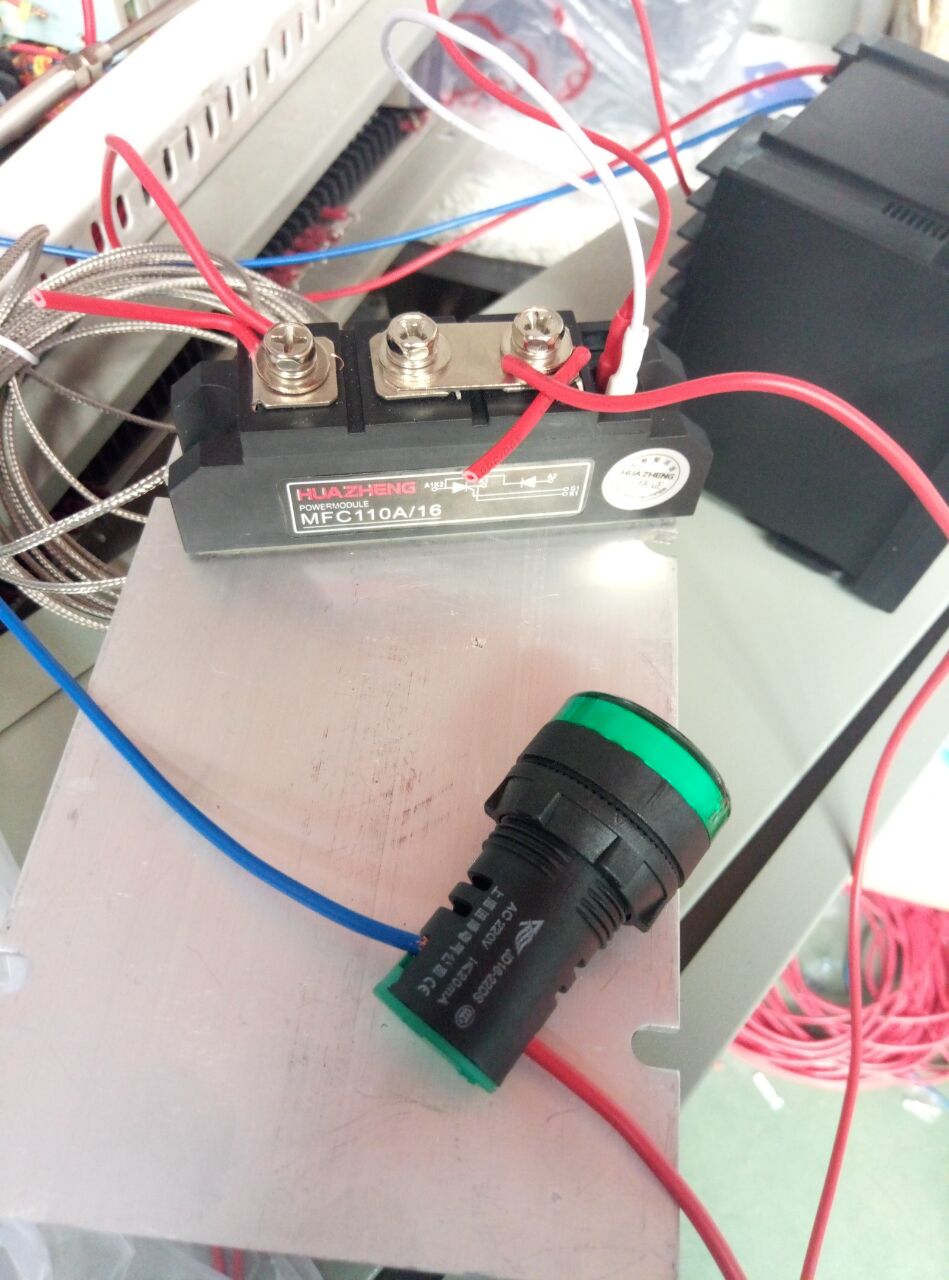

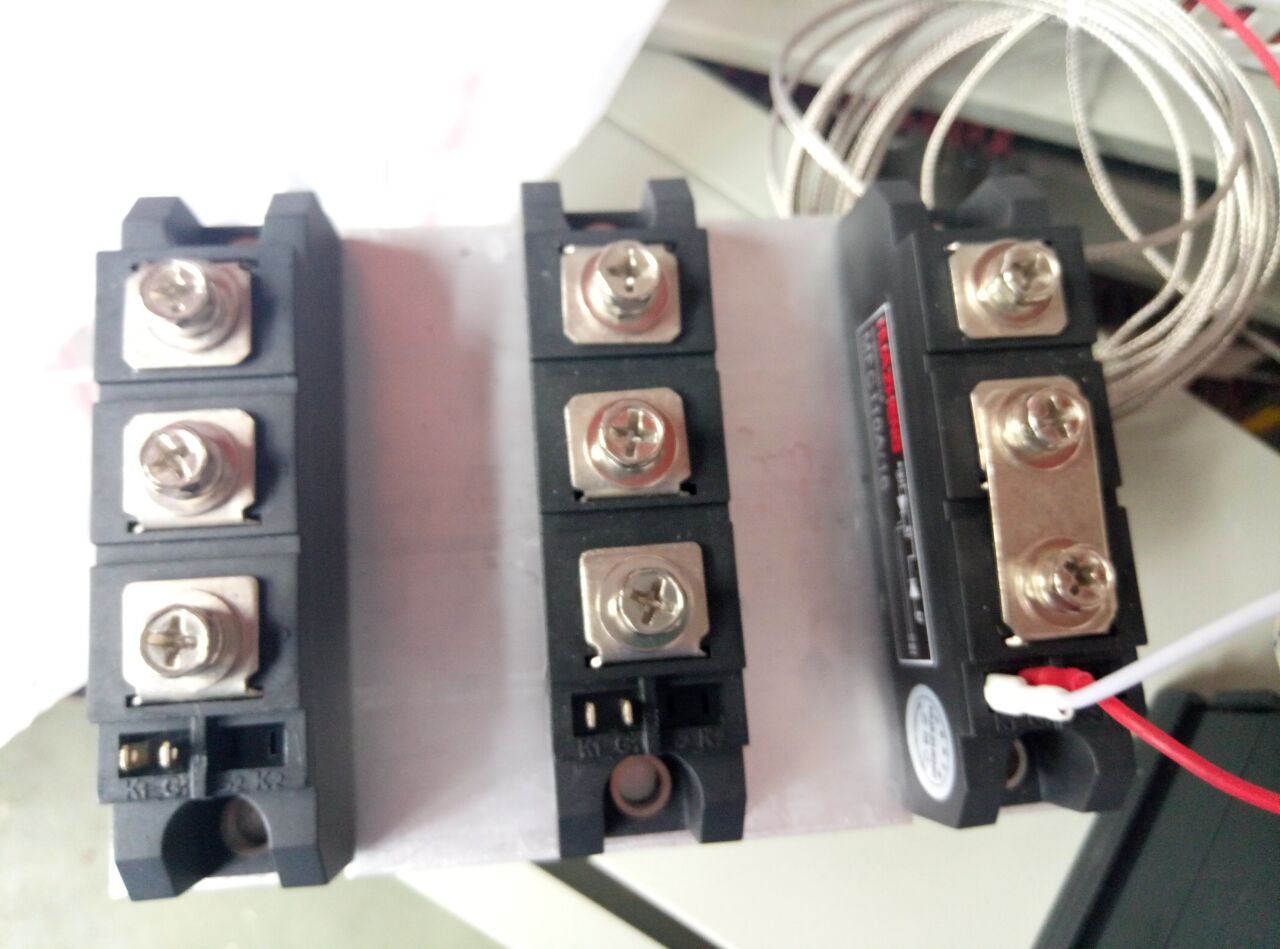

    可控硅模塊控制電加熱管，可控硅型號，溫控型號如圖所示， 求解這個溫控如何觸發可控硅通斷？這個指示燈怎么才亮？

   第一次用這個東西，買回來一竅不通，請各位師傅指教下。  謝謝！


補充一下我的目的是實現36KW三相220V發熱管分三段來控制溫度，也就是12KW /段， 每段電流也就18A左右，感覺翻一倍36A以上可控硅就可以了。
[ 此帖被y812970659在2017-04-05 16:32重新編輯 ]
18535550821
級別: 略有小成
精華主題: 0
發帖數量: 265 個
工控威望: 364 點
下載積分: 8006 分
在線時間: 795(小時)
注冊時間: 2016-03-27
最后登錄: 2024-12-30
查看18535550821的 主題 / 回貼
1樓  發表于: 2017-04-05 15:02
可控硅G1 K1需要直流電壓來觸發
樓主留言：
真誠感謝！
這是賣電器的直接給我配套的，這個溫控表沒這個觸發功能嗎？或者我另加多少伏直流電壓來觸發？
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
2樓  發表于: 2017-04-05 15:45
我直接用24V開關電源 正負分別接在G K，指示燈亮了, 這樣使用會有問題嗎？
y812970659
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2024-11-09
查看y812970659的 主題 / 回貼
3樓  發表于: 2017-04-05 16:29
    再請教一下，如果我利用溫控的常開觸點來控制中繼,中繼輔助觸點NO接開關電源+24V接到G極,K極接負來觸發可控硅。
   那么請問我用智能溫控表還有何意義？選用幾十塊的不就好了何必花幾百塊？
   利用可控硅來通斷加熱跟接觸器機械式通斷對比，除了壽命長，簡易，還有啥特別的優點？
   我很疑惑是不是可控硅跟智能溫控表我的使用方法錯誤了？
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 2811 分
在線時間: 3492(小時)
注冊時間: 2014-01-09
最后登錄: 2025-01-01
查看cjm1234的 主題 / 回貼
4樓  發表于: 2017-04-05 17:03
你用可控硅，太麻煩，還是固態繼器簡單，380V---100A  DC5-----24V
樓主留言：
真誠感謝！
廠家要求的，沒辦法，可控硅控制，PID溫控,個人認為廠家選這個的原因是因?yàn)樗麄儚S里有一套上千萬的搪瓷設備.所以給他做個幾萬塊的設備 也得模仿他們的控制柜。
子丑寅卯9
好鋼是煉出來的; 好妞是泡出來的!
級別: 網絡英雄
精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的 主題 / 回貼
5樓  發表于: 2017-04-05 17:16
1.可控硅是無觸點的，不存在開關時的噪音，接觸器的噪音你懂得。so 接觸器只能做到ON/OFF控制，要PID控制只能可控硅；
2.可控硅的導通時間常數比繼電器快很多，開關速度就象一個汽車和一個自行車的速度；
3.可控硅有SSR和SCR的區別，SSR就是關斷型的，SCR屬于調壓型的，SCR就象你的電動車，通過轉把可以控制快慢，是很緩和的。

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
xinpingliu
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 478 點
下載積分: 4000 分
在線時間: 113(小時)
注冊時間: 2012-03-05
最后登錄: 2022-07-03
查看xinpingliu的 主題 / 回貼
6樓  發表于: 2017-04-05 17:17
把一個可控硅的K1接溫控器的K1 G1接G1 依此按好另外二個可控硅就可以了。記住評分。
18535550821
級別: 略有小成
精華主題: 0
發帖數量: 265 個
工控威望: 364 點
下載積分: 8006 分
在線時間: 795(小時)
注冊時間: 2016-03-27
最后登錄: 2024-12-30
查看18535550821的 主題 / 回貼
7樓  發表于: 2017-04-05 17:42
說明書
附件： 5332889652c4f.zip (1546 K) 下載次數:92
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+2(y812970659) 真誠感謝！
    cjm1234
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2277 個
    工控威望: 17166 點
    下載積分: 2811 分
    在線時間: 3492(小時)
    注冊時間: 2014-01-09
    最后登錄: 2025-01-01
    查看cjm1234的 主題 / 回貼
    8樓  發表于: 2017-04-05 17:57
    固態繼電器就是可控硅，輸出AC380V--100A,DC5V---24V，溫控器輸出有繼電器，DC12V兩種功能，又簡單。
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1958 個
    工控威望: 2156 點
    下載積分: 48665 分
    在線時間: 556(小時)
    注冊時間: 2009-07-30
    最后登錄: 2024-11-18
    查看wul2.4g的 主題 / 回貼
    9樓  發表于: 2017-04-05 18:17
    引用
    引用第8樓cjm1234于2017-04-05 17:57發表的  :
    固態繼電器就是可控硅，輸出AC380V--100A,DC5V---24V，溫控器輸出有繼電器，DC12V兩種功能，又簡單。

    我也同意樓主的主意，運用儀表的PID控制模式去控制固態繼電器，實際產生的效果是一樣的��！
    leechonghua
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 762 個
    工控威望: 1855 點
    下載積分: 2307 分
    在線時間: 1062(小時)
    注冊時間: 2011-06-01
    最后登錄: 2024-12-30
    查看leechonghua的 主題 / 回貼
    10樓  發表于: 2017-04-05 22:10
    應該用雙向可控硅電熱調功。
    騎著兔子攆狗
    初學，請多關照！
    級別: 略有小成
    精華主題: 0
    發帖數量: 244 個
    工控威望: 370 點
    下載積分: 11699 分
    在線時間: 288(小時)
    注冊時間: 2015-12-07
    最后登錄: 2024-12-22
    查看騎著兔子攆狗的 主題 / 回貼
    11樓  發表于: 2017-04-05 22:45
