樓主  發表于: 2017-06-14 16:55
圖片：

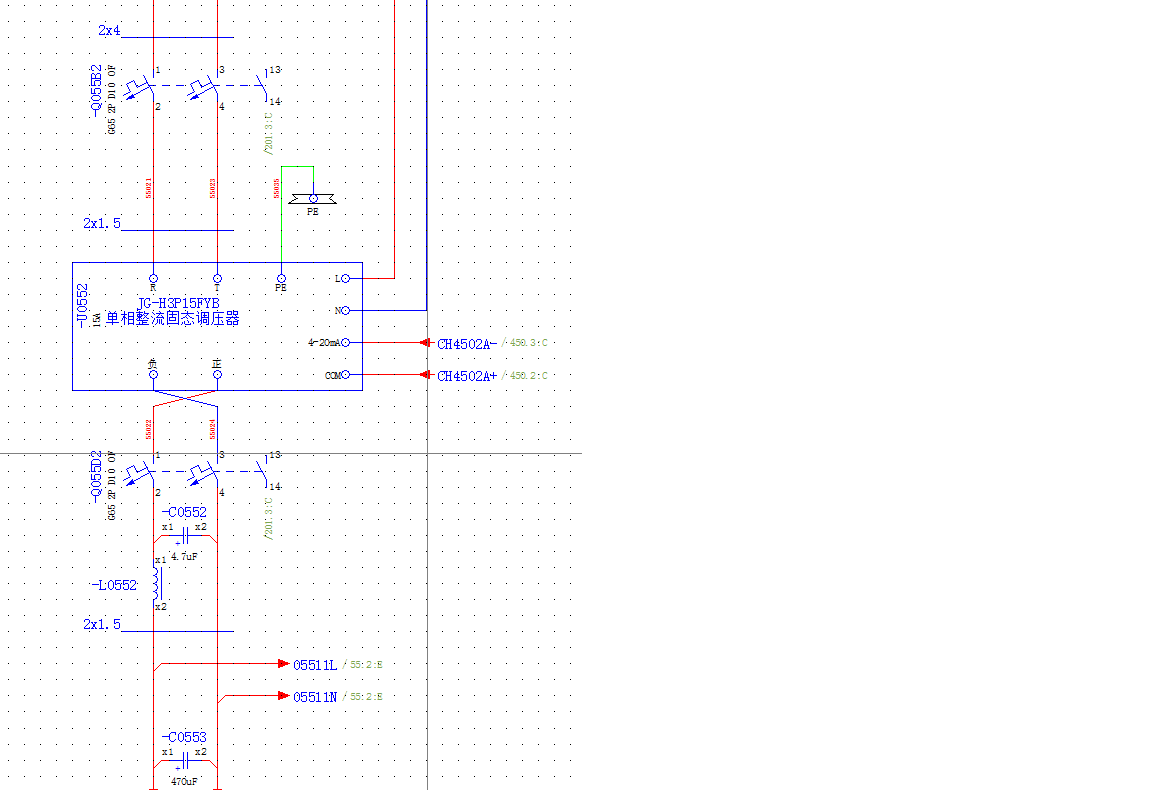

交流380V轉直流0-240V電路圖，本來想用現成的儀器的，但代價太高，所以想用現在的這種方案，卻又不確定是否可靠，請大家?guī)兔匆幌�，謝謝大家！
幫助別人的同時就是幫助自己。
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2279 個
工控威望: 17166 點
下載積分: 921 分
在線時間: 3479(小時)
注冊時間: 2014-01-09
最后登錄: 2024-11-14
查看cjm1234的 主題 / 回貼
1樓  發表于: 2017-06-14 17:04
380轉直流240V做么用，如果功率不大買個開關電源，自己改不一定靠的住
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2819 個
工控威望: 4446 點
下載積分: 213570 分
在線時間: 3176(小時)
注冊時間: 2008-02-22
最后登錄: 2024-11-14
查看二手工控電器的 主題 / 回貼
2樓  發表于: 2017-06-14 17:08
有點不靠譜��！思路是可以，但是安全一點多沒有得到保障！
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
18535550821
級別: 略有小成
精華主題: 0
發帖數量: 266 個
工控威望: 364 點
下載積分: 8006 分
在線時間: 795(小時)
注冊時間: 2016-03-27
最后登錄: 2024-11-11
查看18535550821的 主題 / 回貼
3樓  發表于: 2017-06-14 17:23
新產品，長見識了
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3802 個
工控威望: 4256 點
下載積分: 137860 分
在線時間: 6484(小時)
注冊時間: 2016-10-23
最后登錄: 2024-11-14
查看lin10663的 主題 / 回貼
4樓  發表于: 2017-06-14 17:25
你的準確率多高
響應速多快
失真率多高
電流多大~~若是大電流根本不可行
可變電壓嗎
內容太詳細了
本帖最近評分記錄：
  • 下載積分:+1(penn_yuan) 真誠感謝！
    • 努力~學習
    QQ:1796367739    VX:IVAN10663
    周家大少
    辛辛苦苦也不過是為了養家糊口！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1160 個
    工控威望: 3078 點
    下載積分: 1963 分
    在線時間: 151(小時)
    注冊時間: 2015-09-10
    最后登錄: 2024-10-28
    查看周家大少的 主題 / 回貼
    5樓  發表于: 2017-06-14 18:29
    太籠統了，安全方面還是不行。
    QQ：611369538
    微信：ZMF2KXL
    xkb1956
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 181 個
    工控威望: 1380 點
    下載積分: 96930 分
    在線時間: 94(小時)
    注冊時間: 2017-06-01
    最后登錄: 2023-07-10
    查看xkb1956的 主題 / 回貼
    6樓  發表于: 2017-06-14 18:56
    看用在什么地方？如果用在直流電機、電鍍、電焊、充電等場合還是可以的。
    這種模塊的內部結構就是可控硅調相降壓整流，對電源干擾很大，由于沒有隔離，一旦擊穿會造成負載的損壞。
    為了安全起見，不建議使用這種電路。
    本帖最近評分記錄：
  • 下載積分:+1(penn_yuan) 真誠感謝！
    好久不見啦！
    級別: 探索解密
    精華主題: 0
    發帖數量: 43 個
    工控威望: 139 點
    下載積分: 4131 分
    在線時間: 52(小時)
    注冊時間: 2017-05-16
    最后登錄: 2017-11-07
    查看好久不見啦！的 主題 / 回貼
    7樓  發表于: 2017-06-14 19:49
    為什么不可以呢，制造整流調壓模塊的意義何在。
    本帖最近評分記錄：
  • 下載積分:+1(penn_yuan) 真誠感謝！
    penn_yuan
    只有你自己變的更強，才能遇到比你更強的。
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 178 點
    下載積分: 2293 分
    在線時間: 79(小時)
    注冊時間: 2015-11-10
    最后登錄: 2024-06-11
    查看penn_yuan的 主題 / 回貼
    8樓  發表于: 2017-06-15 08:21
    引用
    引用第4樓lin10663于2017-06-14 17:25發表的  :
    你的準確率多高
    響應速多快
    失真率多高
    電流多大~~若是大電流根本不可行
    可變電壓嗎
    .......

    準確率在+/-5%
    響應速度1s
    失真率這個不知道呀（控制直流電機運行的）
    電流1-2A
    電壓可變范圍為77-242（8檔）
    謝謝
    幫助別人的同時就是幫助自己。
    lin10663
    Ivan
    級別: VIP會員

    精華主題: 0
    發帖數量: 3802 個
    工控威望: 4256 點
    下載積分: 137860 分
    在線時間: 6484(小時)
    注冊時間: 2016-10-23
    最后登錄: 2024-11-14
    查看lin10663的 主題 / 回貼
    9樓  發表于: 2017-06-15 16:09
    智慧財產當然貴~~而且當量身訂做
    你的波形都不知道~~相對整個系統架構你用一般想法去做
    會有一堆問題~~據我所知日本那有做過這種~
    ~但更貴那要價六萬以上~~用槓桿原理去做
    相對穩定~~但維修不易~~~新型已經出來了
    是正常的控制速度~~響應速度100ms以內
    以D/A A/D傳輸所需要的
    準度都在1%以內
    努力~學習
    QQ:1796367739    VX:IVAN10663
    lvpretend
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1258 個
    工控威望: 1428 點
    下載積分: 3680 分
    在線時間: 322(小時)
    注冊時間: 2015-07-20
    最后登錄: 2024-05-22
    查看lvpretend的 主題 / 回貼
    10樓  發表于: 2017-06-15 21:43
    可以用，但效果不好，不建議工程應用。工程應用建議采用以下方案，使用380轉220變壓器，220V直流電機調壓器（PWM），成本也非常底，300---500元就能搞定。
    lin10663
    Ivan
    級別: VIP會員

    精華主題: 0
    發帖數量: 3802 個
    工控威望: 4256 點
    下載積分: 137860 分
    在線時間: 6484(小時)
    注冊時間: 2016-10-23
    最后登錄: 2024-11-14
    查看lin10663的 主題 / 回貼
    11樓  發表于: 2017-06-16 08:17
    PWM或SPWM大多採調頻控制
    盲點是扭距小不管電壓波動~~容易有突波
    當然相對價格便宜
