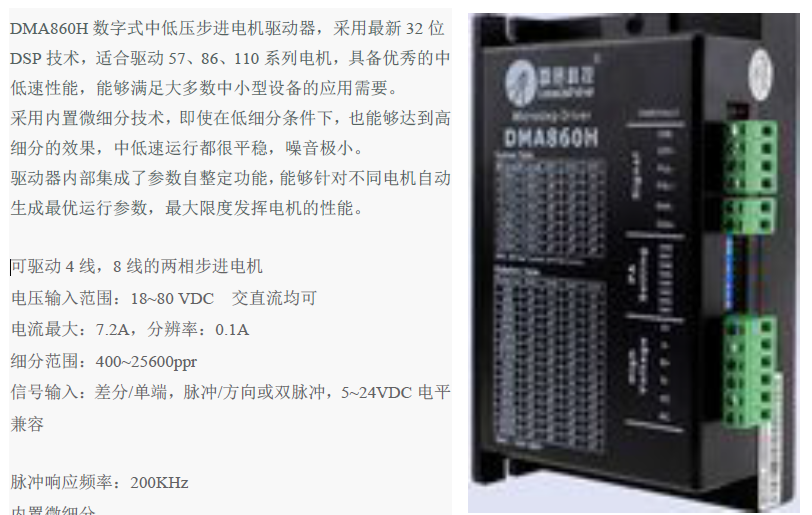

公司最近兩年用了 至少20 臺雷賽的步進驅動器，期間斷斷續續出現至少5臺方向轉換失靈，讓采購的小妹詢問供應商，結論是我的控制回路電壓（ DC24V）過高，讓我用5V電源。用雷賽的驅動器就是為了不用處理這個24V電源，而且雷賽的驅動手冊上明明寫的信號5-24V通用。
    不知道有沒有人和我出現過同樣的問題？

步進電機脈沖和方向默認是5V
電源是24V的，請勿搞混
PLC一般是24V的，一般要求pls+和dr+要串2.2K的電阻(2K的也可以)
除非他們驅動器內部有跳線 一般沒有
有跳線也是差分跳線

我知道一般的步進驅動器都規定了一定要接5V的信號
但是雷賽這個是可以5-24V兼容的。

引用

引用第1樓030403118于2017-12-04 15:24發表的  :
步進電機脈沖和方向默認是5V
電源是24V的，請勿搞混
PLC一般是24V的，一般要求pls+和dr+要串2.2K的電阻(2K的也可以)
除非他們驅動器內部有跳線 一般沒有
有跳線也是差分跳線

買到山寨品

其實只要沒有標注5V的步進驅動器，都需要串2K電阻的；一般情況下使用是沒什么問題，但是速度頻率一旦變大，電壓就會升高，所以就會燒壞~~~~

我上次也沒串電阻，里面的貼片直接燒糊了，后來自己換了個電阻可以了，然后方向那里串了電阻

雷賽的本來就很山寨了，還有更山寨的嗎？

雷賽的步進電機必須串2K電阻，它的驅動電流應該接近17mA，過大會燒壞里面的光耦

竄電阻進去的。2.2K

學寫了，看來還是不要偷懶的好，國產的很多東西都不成熟，老老實實加電阻比較靠譜

為了市場，什么都敢吹，但是個人還是覺得串一個電阻吧，不然最后麻煩的還是自己

國產的很多東西都不成熟, 老實些好吧。
