我現在有個1PG帶JE-A的伺服。程序監控1PG有脈沖，1PG上的FP和RP燈有亮。電機就是不轉。自己有測量FP和RP兩端電壓，在有脈沖和無脈沖時電壓有明顯變化（判斷是否有脈沖，不知方法可對）
然后驅動接線時按照手冊接
46,42 DOCOM EM2接0V    COM0也接0V
12,20 OPC，DICOM接24V   VIN接24V
10，PP 接FP  35，NP接RP
伺服參數設置的是  位置控制    脈沖形式是 負邏輯，脈沖+方向
按照這接就是不動，麻煩各位大神啦
伺服有試運行過，電機試運行正常運轉
libin520
雖然沒什么突破和進步，卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2429 個
工控威望: 2860 點
下載積分: 4598 分
在線時間: 1204(小時)
注冊時間: 2008-10-24
最后登錄: 2024-12-16
查看libin520的 主題 / 回貼
1樓  發表于: 2018-03-13 18:02
程序和電路圖分享一下。來看看如何接線等。
需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
yy249677480
級別: 略有小成
精華主題: 0
發帖數量: 129 個
工控威望: 313 點
下載積分: 3532 分
在線時間: 133(小時)
注冊時間: 2012-10-08
最后登錄: 2024-07-01
查看yy249677480的 主題 / 回貼
2樓  發表于: 2018-03-14 10:00
程序用的是手冊上的樣例程序，只是做快進快退的測試，接線時對照英文版1PG手冊的J4接線。只接FP RP VIN COM0。像DOG和STOP等都沒用
光陰2021
級別: 論壇先鋒
精華主題: 0
發帖數量: 123 個
工控威望: 1012 點
下載積分: 4950 分
在線時間: 47(小時)
注冊時間: 2018-02-09
最后登錄: 2024-12-22
查看光陰2021的 主題 / 回貼
3樓  發表于: 2018-03-14 10:02
JE-A的伺服 接線要注意限位
無風不起浪
yy249677480
級別: 略有小成
精華主題: 0
發帖數量: 129 個
工控威望: 313 點
下載積分: 3532 分
在線時間: 133(小時)
注冊時間: 2012-10-08
最后登錄: 2024-07-01
查看yy249677480的 主題 / 回貼
4樓  發表于: 2018-03-14 10:32
謝謝，確實是限位問題
光陰2021
級別: 論壇先鋒
精華主題: 0
發帖數量: 123 個
工控威望: 1012 點
下載積分: 4950 分
在線時間: 47(小時)
注冊時間: 2018-02-09
最后登錄: 2024-12-22
查看光陰2021的 主題 / 回貼
5樓  發表于: 2018-03-14 10:46
圖片：

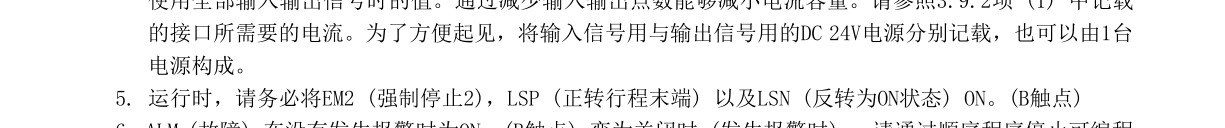

看看這個接連沒
