樓主  發表于: 2024-09-14 09:46

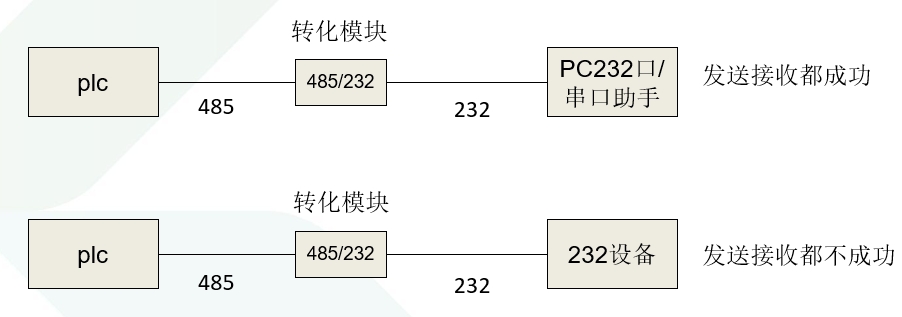

大概就是下圖這個樣子，PLC 485口子轉232 控制 設備無法通信，但用電腦串口助手看收發報文是沒問題的，是什么原因呢

皮五
級別: 工控俠客
精華主題: 0
發帖數量: 636 個
工控威望: 2307 點
下載積分: 2411 分
在線時間: 361(小時)
注冊時間: 2007-07-14
最后登錄: 2024-12-30
查看皮五的 主題 / 回貼
1樓  發表于: 2024-09-14 09:56
不知道圖片中右下角的232設備接了幾個轉化模塊？
零度浪子001
級別: 正式會員
精華主題: 0
發帖數量: 39 個
工控威望: 97 點
下載積分: 900 分
在線時間: 13(小時)
注冊時間: 2024-03-08
最后登錄: 2024-12-31
查看零度浪子001的 主題 / 回貼
2樓  發表于: 2024-09-14 10:07
就一個232設備，自由口通信

引用
引用第1樓皮五于2024-09-14 09:56發表的  :
不知道圖片中右下角的232設備接了幾個轉化模塊？
zhaoaron
zhaoaron
級別: 網絡英雄
精華主題: 0
發帖數量: 1647 個
工控威望: 5277 點
下載積分: 2997 分
在線時間: 825(小時)
注冊時間: 2021-09-25
最后登錄: 2024-12-31
查看zhaoaron的 主題 / 回貼
3樓  發表于: 2024-09-14 10:13
232線----（這根電纜多長，換一根看看。是不線有問題。，有沒有干擾啥的。）-------232設備
......
yuanbubble
級別: 略有小成
精華主題: 0
發帖數量: 155 個
工控威望: 303 點
下載積分: 250 分
在線時間: 253(小時)
注冊時間: 2019-05-27
最后登錄: 2024-12-31
查看yuanbubble的 主題 / 回貼
4樓  發表于: 2024-09-14 10:13
你不用串口助手連接232設備嘗試下
零度浪子001
級別: 正式會員
精華主題: 0
發帖數量: 39 個
工控威望: 97 點
下載積分: 900 分
在線時間: 13(小時)
注冊時間: 2024-03-08
最后登錄: 2024-12-31
查看零度浪子001的 主題 / 回貼
5樓  發表于: 2024-09-14 10:33
到232設備這根線和到串口調試用的同一根線，就是不行，有沒有可能是設備問題，但用串口助手發報文直接給設備，又沒有問題


引用
引用第3樓zhaoaron于2024-09-14 10:13發表的  :
232線----（這根電纜多長，換一根看看。是不線有問題。，有沒有干擾啥的。）-------232設備
零度浪子001
級別: 正式會員
精華主題: 0
發帖數量: 39 個
工控威望: 97 點
下載積分: 900 分
在線時間: 13(小時)
注冊時間: 2024-03-08
最后登錄: 2024-12-31
查看零度浪子001的 主題 / 回貼
6樓  發表于: 2024-09-14 10:34
串口助手調試232設備，沒問題的。


引用
引用第4樓yuanbubble于2024-09-14 10:13發表的  :
你不用串口助手連接232設備嘗試下
塞外海島
不停的前進
級別: 家園�？�
精華主題: 0
發帖數量: 490 個
工控威望: 637 點
下載積分: 1451 分
在線時間: 1608(小時)
注冊時間: 2012-10-05
最后登錄: 2024-12-31
查看塞外海島的 主題 / 回貼
7樓  發表于: 2024-09-14 10:37
線沒錯的話，就換485轉232模塊，別在淘寶上買那些便宜的
零度浪子001
級別: 正式會員
精華主題: 0
發帖數量: 39 個
工控威望: 97 點
下載積分: 900 分
在線時間: 13(小時)
注冊時間: 2024-03-08
最后登錄: 2024-12-31
查看零度浪子001的 主題 / 回貼
8樓  發表于: 2024-09-14 10:39
要是模塊的問題，那用串口助手也是用的這個轉換模塊和PLC通信，能通信上的


引用
引用第7樓塞外海島于2024-09-14 10:37發表的  :
線沒錯的話，就換485轉232模塊，別在淘寶上買那些便宜的
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4365 個
工控威望: 7743 點
下載積分: 15522 分
在線時間: 2984(小時)
注冊時間: 2016-10-31
最后登錄: 2024-12-31
查看夢雨天涯的 主題 / 回貼
9樓  發表于: 2024-09-14 11:12
圖片：
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
cooovl
向大佬學習   向大佬致敬。
級別: 家園常客
精華主題: 0
發帖數量: 291 個
工控威望: 812 點
下載積分: 386 分
在線時間: 72(小時)
注冊時間: 2016-05-14
最后登錄: 2024-12-31
查看cooovl的 主題 / 回貼
10樓  發表于: 2024-09-14 14:17
你這樣先分開一個一個試    看看哪里不來在去查找相關資料
人生是沒有捷徑只能一步一個腳印往前行.....................
hstec2002
級別: 論壇先鋒
精華主題: 0
發帖數量: 491 個
工控威望: 1894 點
下載積分: 8709 分
在線時間: 685(小時)
注冊時間: 2021-05-05
最后登錄: 2024-12-30
查看hstec2002的 主題 / 回貼
11樓  發表于: 2024-09-14 14:23
1先確認電腦串口助手通信232設備成功
2再確認電腦串口助手經轉化模塊（485/232）通信232設備成功
3最后才PLC經轉化模塊（485/232）通信232設備
