工控燦鳥
已經不搞工控好多年
級別: 略有小成
精華主題: 0
發帖數量: 520 個
工控威望: 396 點
下載積分: 1012 分
在線時間: 164(小時)
注冊時間: 2007-06-12
最后登錄: 2024-10-30
查看工控燦鳥的 主題 / 回貼
樓主  發表于: 2009-09-21 18:13
歐姆龍ch200he怎么和三菱got1000系列的觸摸屏通訊電纜怎么做啊，要不要用用到link模塊啊
yuaiwu
wemhoener
級別: 網絡英雄

精華主題: 0
發帖數量: 473 個
工控威望: 10131 點
下載積分: 11459 分
在線時間: 419(小時)
注冊時間: 2007-11-10
最后登錄: 2024-11-13
查看yuaiwu的 主題 / 回貼
1樓  發表于: 2009-09-21 20:06
圖片：

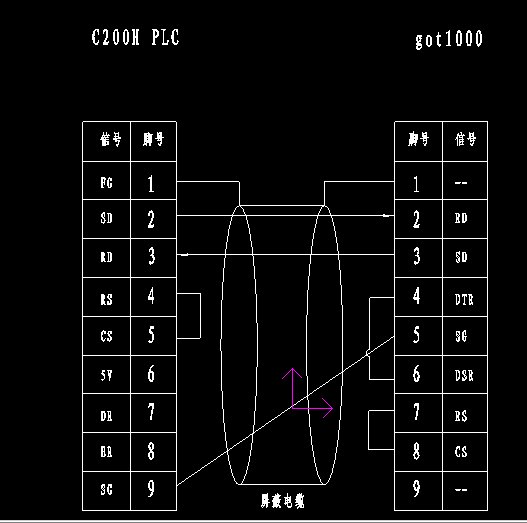

我給個圖給你，一定可以。注意，是那個20針的編程端口。樓上的，9針的太簡單，plc側4，5短接plc9對got的5，2對3，3對2如不行2和3 對調。注意要接got的232接口，如要接422接口，最好要串電阻！參照我的圖r對t,t對r至于rs422在這里和232沒啥區別的
[ 此帖被yuaiwu在2009-09-22 19:35重新編輯 ]
附件： Got 1000與歐姆龍CQM1.rar (94 K) 下載次數:28
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+2(bch55635) 熱心助人,加分表?yè)P(yáng)
    工控燦鳥
    已經不搞工控好多年
    級別: 略有小成
    精華主題: 0
    發帖數量: 520 個
    工控威望: 396 點
    下載積分: 1012 分
    在線時間: 164(小時)
    注冊時間: 2007-06-12
    最后登錄: 2024-10-30
    查看工控燦鳥的 主題 / 回貼
    2樓  發表于: 2009-09-22 06:14
    謝謝樓上的朋友，我要的九針的
    工控燦鳥
    已經不搞工控好多年
    級別: 略有小成
    精華主題: 0
    發帖數量: 520 個
    工控威望: 396 點
    下載積分: 1012 分
    在線時間: 164(小時)
    注冊時間: 2007-06-12
    最后登錄: 2024-10-30
    查看工控燦鳥的 主題 / 回貼
    3樓  發表于: 2009-09-22 06:25
    2樓的朋友，got側怎么是rs422，啊有的看不懂啊
    工控燦鳥
    已經不搞工控好多年
    級別: 略有小成
    精華主題: 0
    發帖數量: 520 個
    工控威望: 396 點
    下載積分: 1012 分
    在線時間: 164(小時)
    注冊時間: 2007-06-12
    最后登錄: 2024-10-30
    查看工控燦鳥的 主題 / 回貼
    4樓  發表于: 2009-09-22 11:18
    怎么沒人回啊
    工控燦鳥
    已經不搞工控好多年
    級別: 略有小成
    精華主題: 0
    發帖數量: 520 個
    工控威望: 396 點
    下載積分: 1012 分
    在線時間: 164(小時)
    注冊時間: 2007-06-12
    最后登錄: 2024-10-30
    查看工控燦鳥的 主題 / 回貼
    5樓  發表于: 2009-09-22 21:53
    圖片：
    引用
    引用第1樓yuaiwu于2009-09-21 20:06發表的  :
    我給個圖給你，一定可以。注意，是那個20針的編程端口。樓上的，9針的太簡單，plc側4，5短接plc9對got的5，2對3，3對2如不行2和3 對調。注意要接got的232接口，如要接422接口，最好要串電阻！參照我的圖r對t,t對r至于rs422在這里和232沒啥區別的

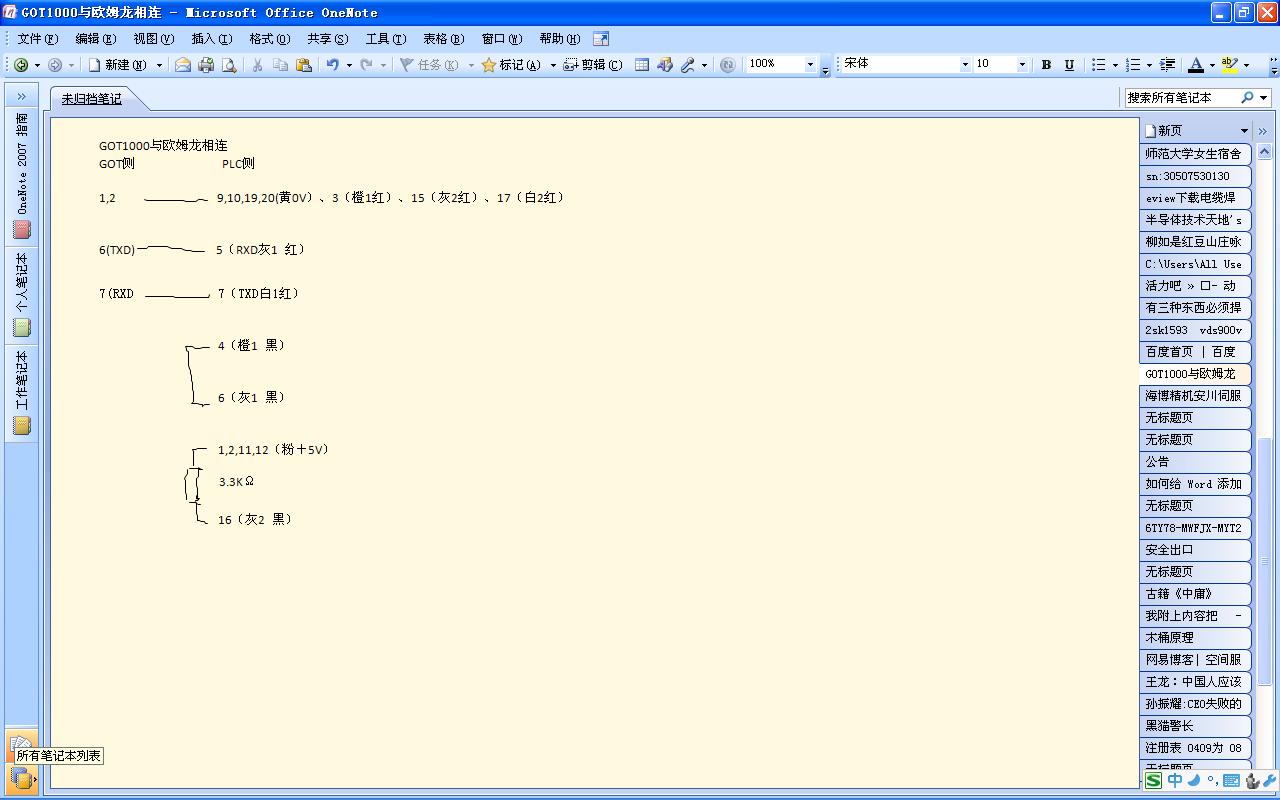

    謝謝，請幫我看看我的圖
    此系列PLC PLC用hostlink協議，本體串口就支持，引腳定義是：2發送，3接收，45短接，9接地
    PLC的DIP5設置ON，就是標準HOSTLINK 9600 172E格式
    好用的話我要試了
