樓主  發表于: 2010-03-29 10:02

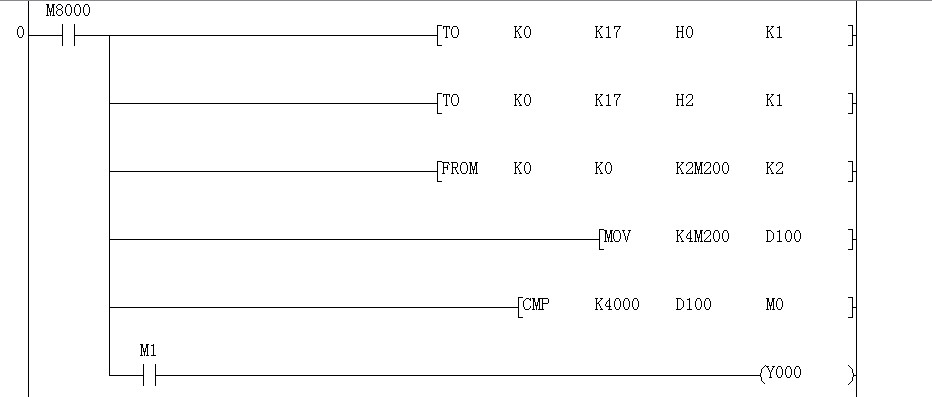

剛開始學FX2N-2AD模塊的使用，自己寫了一個程序，請大家?guī)兔﹁b定一下對嗎？程序意思就是說，現在模塊CH1通道接著一個溫度傳感器，傳感器的測溫范圍是0-100度，輸出0-10V電壓給模塊，對應模塊內部的數字變化是0-4000，那么我編的這段程序，當現場溫度到100度時，Y0會輸出嗎？這樣寫可以嗎？
taojie718
級別: 略有小成
精華主題: 0
發帖數量: 211 個
工控威望: 352 點
下載積分: 790 分
在線時間: 167(小時)
注冊時間: 2009-09-04
最后登錄: 2019-04-10
查看taojie718的 主題 / 回貼
1樓  發表于: 2010-03-29 10:06
檢查下模塊放的位置，對應的地址不出錯，應該就可以。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2010-03-29 10:25
奧 謝謝
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
3樓  發表于: 2010-03-29 10:29


大家好，這段程序和上面的有什么區別，我看書上怎么這樣寫的程序，為什么又多出個 FROM K0 K0 K2M200 K2 呢？直接用FROM指令讀取模塊的數值到D100中不行嗎？
a42203402
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a42203402的 主題 / 回貼
4樓  發表于: 2010-03-30 16:31
大膽使用，不要怕，不會出錯
圣殿騎士團
工控新人
級別: 家園常客
精華主題: 0
發帖數量: 206 個
工控威望: 576 點
下載積分: 1219 分
在線時間: 65(小時)
注冊時間: 2009-11-17
最后登錄: 2023-12-20
查看圣殿騎士團的 主題 / 回貼
5樓  發表于: 2010-03-30 20:34
我也請教下上面各位，你們溫度的信號讀取與輸出之間不需要做任何的四則運算？
chengcaiyu
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 188 點
下載積分: 601 分
在線時間: 40(小時)
注冊時間: 2009-06-03
最后登錄: 2015-03-19
查看chengcaiyu的 主題 / 回貼
6樓  發表于: 2010-04-01 04:37
這樣做就是說明D100,D101是16位數，限制FROM為16操作指令，因?yàn)?6位和32位操作指令是不同的，比如k=1(32位）和K=2(16位）的效果是相同的，都是將D100,D101給相同的值。通過組合的字元件（K2M200,K4M200)j就保證數據傳送的準確性，低位傳低位，高位傳高位。
另外如果是只用一個通道，應該把K2該成K1,因?yàn)闆](méi)有用到D101.
pretco123
不為失敗找理由，只為成功找方法
級別: 論壇先鋒

精華主題: 0
發帖數量: 2470 個
工控威望: 1757 點
下載積分: 82479 分
在線時間: 1506(小時)
注冊時間: 2008-04-15
最后登錄: 2024-11-14
查看pretco123的 主題 / 回貼
7樓  發表于: 2010-04-01 08:51
要加入四則運算才能顯示出來。
zsm961450
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zsm961450的 主題 / 回貼
8樓  發表于: 2010-04-01 09:29
沒去看說明書，但樓主的程式可能有錯，說明書中的程式K4M200代表為K0以及K1緩沖的組合數據哦，樓主的這個模塊很可能在轉換后的數字量分兩部分的，一個在K0緩沖區內，一個在K1緩沖區內，通過指令FROM K0 K0 K2M200 K2組合成一個完整的數值,意見同六樓其本相同
