大家好,最近我遇到一個棘手的問題,請高手幫忙
我公司有一臺設備,是用三菱PLC控制的,配置如下,PLC(Q02H),QD75D2定位模塊,兩個三菱伺服放大器,OMRON觸摸屏,控制有XY兩根軸.
X軸絲桿損壞,更換一根新的,由于螺母副方向與原配的不同,導致必須修改XY軸各定位點的坐標,我通過QP軟件上載定位模塊中的參數和定位數據表后對定位數據進行X方向的坐標修整,然后下載,并且提示OVERWRITE  ROM成功后,關機重啟,通過觸摸屏示教手動逐步執行,軌跡如愿成功,可是當轉入自動運行后,軌跡仍然是按原坐標運行,請問高手,我該如何修正?
另外我從觸摸屏用CX-DESIGNER上載程序,可是用CX-DESIGNER2.0打不開,提示項目中包含三菱主機,請改為三菱模式,請問我怎么才能打開該程序?
謝謝.

QP軟件我不熟悉，真的幫不上，看別的網友能幫上不
屏的問題有點奇怪，您屏是什么型號的？最好要提供型號。
還有三菱屏的軟件應該是GT-DESIGNER吧，前面是GT，不是CX。
確認是使用GT開頭的軟件后，如果還不行，可以用GT DESIGNER 3 試試。
GT DESIGNER 3 軟件特別大，建議使用迅雷下載，以防中途丟失不能斷點繼續：http://down.ymmfa.com/?id=48

他的屏是歐姆龍的，所以用CX的軟件。
至于位置數據，我想要看PLC程序中如何寫入QD75的，才可以推斷出如何進行更改。

定位數據可以寫在QD75D2或Q02HCPU上
所以先要確認定位數據寫在那一個區塊
如原點位置改變,只要修改原點的OP SHIFT即可
其他的定位數據不用更改.
如有疑問!另行討論

X,Y軸有沒有做同步插補，如果沒有在定位數據塊里修改一下目標位置就可以了

看Q02程序里是如何執行QD75定位組的，

X,Y軸有是做同步插補的，我也試過對QD75D2參數中OP address數據做過修改，也就是四樓說的OP SHIFT吧，手動逐步執行也是成功的，可是自動運行時還是一樣。問題的關鍵是，由于本設備是涂膠機，當生產結束時，要求將膠槍回油杯操作，（防止停機時間長，導致膠槍中膠干結而不能用），而這個油杯位置是位于OPR位置的負側，正常涂膠軌跡是在OPR正側，現在是如果回油杯就會超零限位而報警，而涂膠工件的位置又不能移動，因此我想將近點狗位置前移后，再同時相應減小涂膠軌跡的X坐標，嘗試過幾次，手動是成功的，可自動是不成功的，我在QD75D2定位數據中沒有找到油杯的坐標的數據。在PLC程序中執行的是如果U0/G808等于K584，置M584回油杯，由于本人對三菱很不通，所以一直沒有找到油杯位置數據究竟是什么時候建立的，或是存在什么地方，請教高手幫忙，哪位仁兄愿意幫忙的話，我可以提供PLC程序。謝謝。

手動試了數據已經改到了，但是自動運行不行，估計自動運行數據數據寫在Q02HCPU上，樓主要想辦法把HMI的程序上傳查下是哪個寄存器再改下Q02H的程序應該就沒問題了。

謝謝仁兄。我已經將觸摸屏的程序用CXDESIGNER2.0上傳了,可是打不開,因?yàn)橛|摸屏是OMRON的,打開時提示項目中包含三菱主機,請更改為三菱模式.我不知道該怎么做,聽說用高版本的CXDESIGNER可以打開,我沒有試過,網上搜尋過好象高版本的也只有3.01的.正在想辦法下載,不知道行不行?

1.是否有設軟體極限[在GX CONFIGURATOR-QP-->EDIT-->PARAMETER DATA-->S/W STROKE LMT]
2.ERROR是否508
3.U0/G808 是MCODE STATUS SHIFT
4.既然知道M-CODE了查一下,就知道那一個POSITION DATA.
5.查修可以從QD75D2 DATA 對應至QCPU 的BUFFER U0/G????

慚愧的很，我從三菱PLC程序中能找到條件句如果U0/G808等于K584，置M584回油杯，也能理解U0/G808是定位模塊中軸1的BUFFER，可是還是與定位點數據對應不上，請9樓仁兄進一步指點，謝謝。

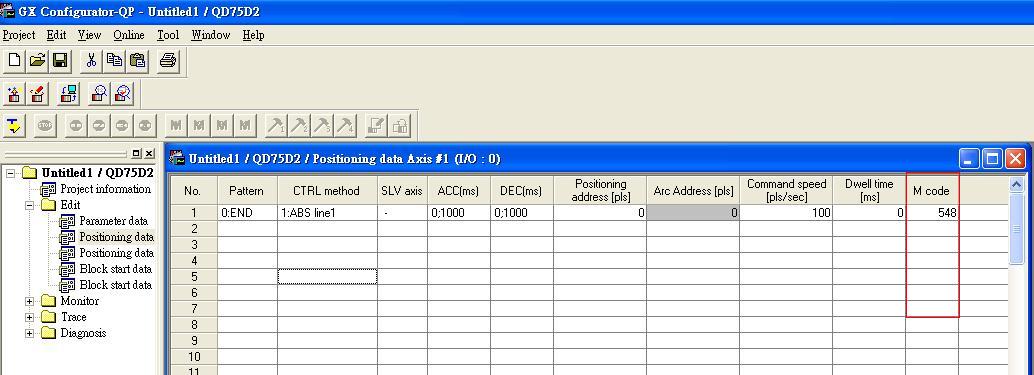

利用GX Configurator-QP把QD75D資料讀出核對
