樓主  發表于: 2014-05-05 16:19
圖片：

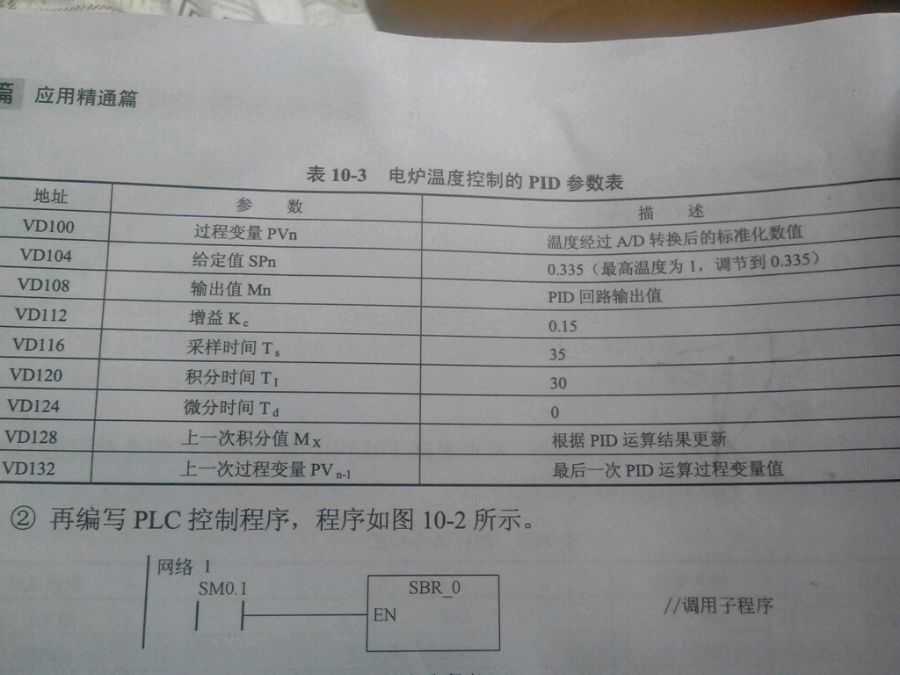

正在學習PID，請教一下下圖中，給定值、采樣時間、積分時間的數值是如何算出來的？
彭大偉
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 125 點
下載積分: 575 分
在線時間: 6(小時)
注冊時間: 2014-03-02
最后登錄: 2020-12-09
查看彭大偉的 主題 / 回貼
1樓  發表于: 2014-05-05 16:21
比如VD112，為什么是0.15？如何算出來的呢？
彭大偉
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 125 點
下載積分: 575 分
在線時間: 6(小時)
注冊時間: 2014-03-02
最后登錄: 2020-12-09
查看彭大偉的 主題 / 回貼
2樓  發表于: 2014-05-05 16:36
圖片：
第三行，為什么讀入的模擬量要除以32000？射射大神了
明維修
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 255 點
下載積分: 958 分
在線時間: 171(小時)
注冊時間: 2010-11-01
最后登錄: 2024-11-05
查看明維修的 主題 / 回貼
3樓  發表于: 2014-05-05 18:26
比如VD112，為什么是0.15？如何算出來的呢？
答:0.15只是個默認值而已,隨PID回路而變,可以是其他的值.以實際控制點合適為準.
第三行，為什么讀入的模擬量要除以32000？射射大神了
答:因?yàn)镾7-200的PID輸入規定必須是0.0~1.0,所以要把輸入的數字量0-32000量化到0.0~1.0.
本帖最近評分記錄：
  • 下載積分:+1(彭大偉) 真誠感謝！
