樓主  發表于: 2018-03-12 16:51

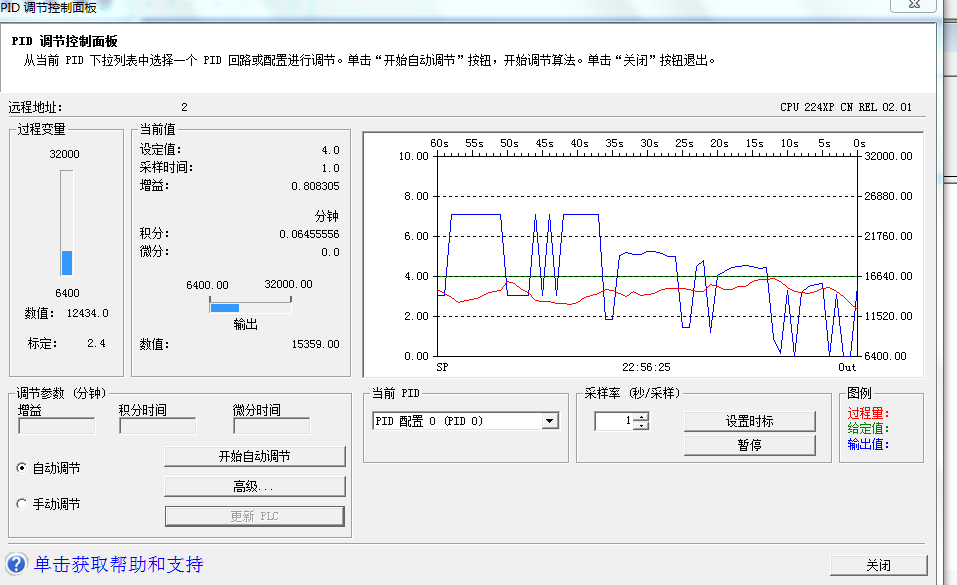

圖片：

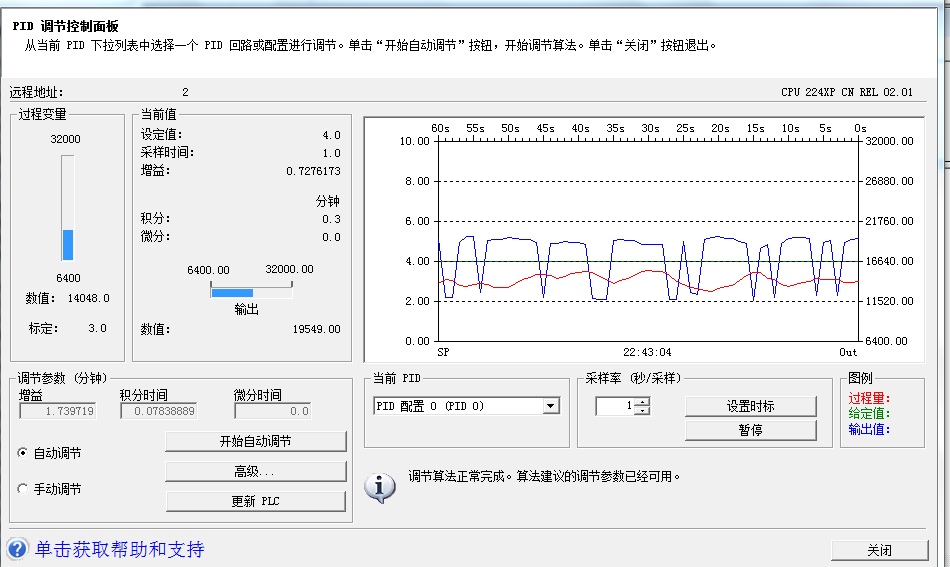

圖片：
圖片：
用壓力變送器的電流信號，通過s7-200的PID控制變頻器。調節管道壓力，
如同，使用自帶PID向?qū)�，自動計算出來的參�?shù)波動太大，幾乎不能用，懷疑是采樣值有點大，自動計算時候采樣值最小是1s，而手動編程卻可以設定為0.1s。
請教如何使用向?qū)ё詣诱{(diào)節。
手動編程參數，比例增益0.8，積分時間1分，微分時間0，采樣時間0.1s，使用比較平穩
禍兮福所倚
福兮禍所伏
明維修
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 255 點
下載積分: 958 分
在線時間: 170(小時)
注冊時間: 2010-11-01
最后登錄: 2024-09-18
查看明維修的 主題 / 回貼
1樓  發表于: 2018-03-18 16:30
PV波動大了點，做濾波試試看
