樓主  發表于: 2010-05-04 11:53
按照例程自己編寫了一個順序控制，軟件編譯通過，下到模擬器后報錯，忘大家指教，多謝
附件： 項目1.rar (3 K) 下載次數:32
網站提示: 請不要用迅雷下載附件，容易出錯
千帆過盡，方知其味
up116
任世事沉浮，愿真心永存
級別: 工控俠客
精華主題: 0
發帖數量: 322 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 488(小時)
注冊時間: 2009-03-20
最后登錄: 2024-06-25
查看up116的 主題 / 回貼
1樓  發表于: 2010-05-04 13:56
麻煩有時間的朋友指教一下，多謝了，在線等
千帆過盡，方知其味
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70397 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-11-13
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2010-05-04 14:25
印象中，S7200模擬器是不能進行順序指令的模擬。
up116
任世事沉浮，愿真心永存
級別: 工控俠客
精華主題: 0
發帖數量: 322 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 488(小時)
注冊時間: 2009-03-20
最后登錄: 2024-06-25
查看up116的 主題 / 回貼
3樓  發表于: 2010-05-04 16:18
樓上的朋友有沒有看我寫的程序呢，如果有看麻煩指點一下，再次謝謝
千帆過盡，方知其味
zz680217
級別: 略有小成
精華主題: 0
發帖數量: 252 個
工控威望: 343 點
下載積分: 1822 分
在線時間: 526(小時)
注冊時間: 2008-12-03
最后登錄: 2024-11-14
查看zz680217的 主題 / 回貼
4樓  發表于: 2010-05-04 18:29
樓上的朋友我把你的程序看了一下，發現在在網絡6上有非法時間繼電器T20，改為T32后，就能順利下載到PLC中，不過你那程序不知用在什么地方，里面有許多地方不能理解，估計也不能實際運用。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70397 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-11-13
查看wwcwwc的 主題 / 回貼
5樓  發表于: 2010-05-05 09:14
同意樓上說法。同時你的計數器C1沒有給定線圈結果，程序結構基本能夠滿足順序控制程序的要求，我們能夠看到的只是一些語法應用上的錯誤，具體需要自己在現場進行邏輯；安全性的調試，祝你成功！
up116
任世事沉浮，愿真心永存
級別: 工控俠客
精華主題: 0
發帖數量: 322 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 488(小時)
注冊時間: 2009-03-20
最后登錄: 2024-06-25
查看up116的 主題 / 回貼
6樓  發表于: 2010-05-05 13:50
謝謝樓上的兩位，這是我用三菱的做的一個小項目，初用西門子的PLC,只是想讓大家看看語法，很感謝各位的指點
千帆過盡，方知其味
up116
任世事沉浮，愿真心永存
級別: 工控俠客
精華主題: 0
發帖數量: 322 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 488(小時)
注冊時間: 2009-03-20
最后登錄: 2024-06-25
查看up116的 主題 / 回貼
7樓  發表于: 2010-05-05 13:52
只是按照原來程序的框架大概轉化一下，所做的產品已經投入使用了
千帆過盡，方知其味
up116
任世事沉浮，愿真心永存
級別: 工控俠客
精華主題: 0
發帖數量: 322 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 488(小時)
注冊時間: 2009-03-20
最后登錄: 2024-06-25
查看up116的 主題 / 回貼
8樓  發表于: 2010-05-05 13:56
圖片：

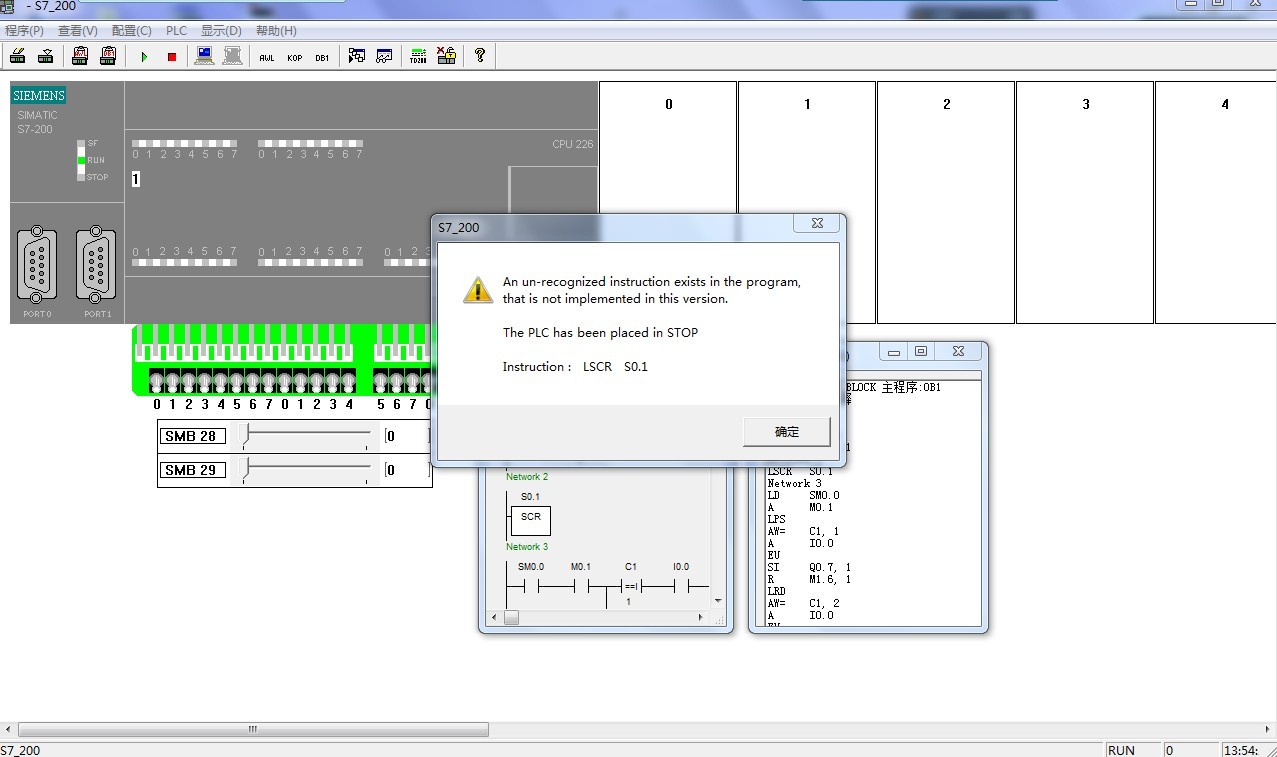

根據樓上兩位指點調整后模擬器還是報相同錯誤，現附上截圖
千帆過盡，方知其味
up116
任世事沉浮，愿真心永存
級別: 工控俠客
精華主題: 0
發帖數量: 322 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 488(小時)
注冊時間: 2009-03-20
最后登錄: 2024-06-25
查看up116的 主題 / 回貼
9樓  發表于: 2010-05-06 09:16
今天繼續等朋友們指點，謝謝大家
千帆過盡，方知其味
up116
任世事沉浮，愿真心永存
級別: 工控俠客
精華主題: 0
發帖數量: 322 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 488(小時)
注冊時間: 2009-03-20
最后登錄: 2024-06-25
查看up116的 主題 / 回貼
10樓  發表于: 2010-05-06 19:15
看來大家都很忙，還望有朋友繼續指點，再次謝謝
千帆過盡，方知其味
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70397 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-11-13
查看wwcwwc的 主題 / 回貼
11樓  發表于: 2010-05-07 07:51
最次說明，S7200的模擬器是不能模擬順序控制指令的。
  • «
