樓主  發表于: 2011-06-13 10:52
初步接觸過歐姆龍PLC，有點疑惑就是中間繼電器有用13.02和w5.02,為什么不像三菱的那樣都是前面加M
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6767 個
工控威望: 38368 點
下載積分: 2731 分
在線時間: 9500(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-10
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-06-13 11:24
前者13.02那是IO區，你見過三菱的的X,Y前加M嗎？

后者W5.02，W是指Work，即工作區，而三菱的M是指Memory，他們實質是一樣的。
lniedu
工了個控
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 305 點
下載積分: 485 分
在線時間: 44(小時)
注冊時間: 2011-03-27
最后登錄: 2020-12-07
查看lniedu的 主題 / 回貼
2樓  發表于: 2011-06-13 11:47

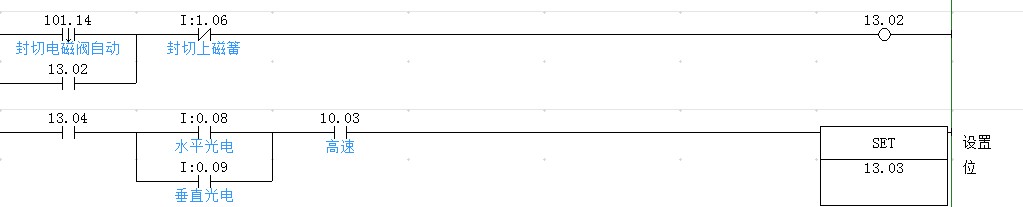

先謝謝cvlsam 的回答，那你看我這個的截圖是怎么回事 程序截圖
zzj111000
專業非標電控設計
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 438 點
下載積分: 2030 分
在線時間: 253(小時)
注冊時間: 2011-06-10
最后登錄: 2018-09-27
查看zzj111000的 主題 / 回貼
3樓  發表于: 2011-06-13 12:56
前一條欄是啟保停模式寫法，后一條欄是置復位方式寫法！
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6767 個
工控威望: 38368 點
下載積分: 2731 分
在線時間: 9500(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-10
查看cvlsam的 主題 / 回貼
4樓  發表于: 2011-06-13 13:22
引用
引用第2樓lniedu于2011-06-13 11:47發表的  :
先謝謝cvlsam 的回答，那你看我這個的截圖是怎么回事 [attachment=63524]


1.06代表其為CIO，也就是IO區地址，13.02依然是IO區地址，請你閱讀一下CP1H的操作手冊的4-1-2章節。

之所以出現1.06前有I，而13.02上沒有I，是因?yàn)?，1通道是PLC的內置本體上的通道，你如果輸入2.01，也將不會有I。
lniedu
工了個控
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 305 點
下載積分: 485 分
在線時間: 44(小時)
注冊時間: 2011-03-27
最后登錄: 2020-12-07
查看lniedu的 主題 / 回貼
5樓  發表于: 2011-06-13 14:00
cvlsam 謝謝你的耐心，論壇里像您這樣的人越來越少了，我的這個13.02是用作輔助繼電器的了，是吧！
xtkang
錢不是問題，問題是沒錢！鉆石恒久遠，一顆就破產。水能載舟，亦
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 184 點
下載積分: 14227 分
在線時間: 152(小時)
注冊時間: 2011-06-13
最后登錄: 2024-11-04
查看xtkang的 主題 / 回貼
6樓  發表于: 2011-06-14 10:45
CIO區的地址你不是用作外部輸入輸出用的都可以作為輔助繼電器使用。
你圖上的13.02就是作為輔助繼電器使用的。
憶江南
工業自動化專業設計
級別: 略有小成
精華主題: 0
發帖數量: 199 個
工控威望: 296 點
下載積分: 531 分
在線時間: 75(小時)
注冊時間: 2011-06-02
最后登錄: 2024-09-10
查看憶江南的 主題 / 回貼
7樓  發表于: 2011-06-14 11:02
好心人真多，大家可以相互學習
自動化專業設計 ——設計不一樣的人生
yangyg125
豈能事事如意，但求無愧于心！
級別: 略有小成
精華主題: 0
發帖數量: 204 個
工控威望: 316 點
下載積分: 977 分
在線時間: 80(小時)
注冊時間: 2008-05-12
最后登錄: 2022-02-27
查看yangyg125的 主題 / 回貼
8樓  發表于: 2011-06-18 14:38
引用
引用第4樓cvlsam于2011-06-13 13:22發表的  :


1.06代表其為CIO，也就是IO區地址，13.02依然是IO區地址，請你閱讀一下CP1H的操作手冊的4-1-2章節。

之所以出現1.06前有I，而13.02上沒有I，是因?yàn)?，1通道是PLC的內置本體上的通道，你如果輸入2.01，也將不會有I。
.......



cvlsam懂的真多啊，很好奇你的個人經歷啊
