樓主  發表于: 2011-10-26 21:04

最下面那條指令搞不明白，我看了手冊沒看懂，請哪位高手幫忙詳細解釋
qinchuangyi
級別: 略有小成
精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的 主題 / 回貼
1樓  發表于: 2011-10-26 21:40

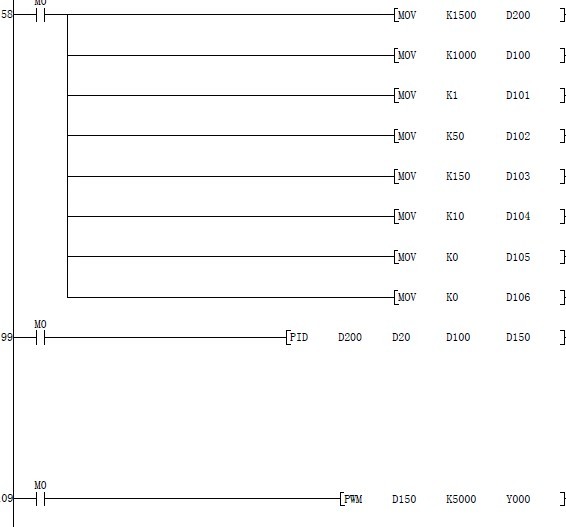

圖片：
[PWM D150 K5000 Y000]脈寬調制指令。D150存儲脈沖幅寬，K5000為周期，Y000為輸出地址（僅能指定Y000與Y001）
樓主留言：
K5000是怎么來的啊是怎么給它定5000的 還是隨便定的啊 我不明白啊
w19761118
級別: 略有小成
精華主題: 0
發帖數量: 77 個
工控威望: 203 點
下載積分: 17712 分
在線時間: 817(小時)
注冊時間: 2010-12-09
最后登錄: 2024-12-23
查看w19761118的 主題 / 回貼
2樓  發表于: 2011-10-26 21:48
D150是脈沖寬度，K5000是脈沖周期，Y0是執行脈沖頻率50000
qinchuangyi
級別: 略有小成
精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的 主題 / 回貼
3樓  發表于: 2011-10-26 22:25
脈沖頻率是0.2HZ吧？
wangcaijun
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 268 點
下載積分: 4514 分
在線時間: 208(小時)
注冊時間: 2010-11-13
最后登錄: 2024-12-18
查看wangcaijun的 主題 / 回貼
4樓  發表于: 2011-10-26 22:35
學習了，謝謝
gumeng
學無止境
級別: 工控俠客
精華主題: 0
發帖數量: 974 個
工控威望: 2385 點
下載積分: 5596 分
在線時間: 300(小時)
注冊時間: 2009-07-10
最后登錄: 2024-12-22
查看gumeng的 主題 / 回貼
5樓  發表于: 2011-10-26 22:56
頂一下。
現承接各類電氣自動化設備的設計，改造及維修。
0838dc
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 157 點
下載積分: 172155 分
在線時間: 374(小時)
注冊時間: 2010-07-26
最后登錄: 2024-12-03
查看0838dc的 主題 / 回貼
6樓  發表于: 2011-10-27 02:41
學習啦 頂
306275590
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 222 點
下載積分: 7478 分
在線時間: 92(小時)
注冊時間: 2010-10-20
最后登錄: 2024-11-30
查看306275590的 主題 / 回貼
7樓  發表于: 2011-10-27 11:21
看這個，專講PWM指令
cghaou
庸人擾擾，小人茍茍。
級別: 略有小成
精華主題: 0
發帖數量: 80 個
工控威望: 222 點
下載積分: 555 分
在線時間: 141(小時)
注冊時間: 2009-04-10
最后登錄: 2024-11-29
查看cghaou的 主題 / 回貼
8樓  發表于: 2011-10-27 13:06
學習了，終于知道在哪里用到了。
wwd883187361
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wwd883187361的 主題 / 回貼
9樓  發表于: 2011-10-27 21:28
k5000是怎么來的啊不明白啊
qinchuangyi
級別: 略有小成
精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的 主題 / 回貼
10樓  發表于: 2011-10-27 21:40
自己設置的啊
qinchuangyi
級別: 略有小成
精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的 主題 / 回貼
11樓  發表于: 2011-10-27 21:47
自己設置的，K5000是5秒，即每5秒輸出一個脈沖，脈沖寬度存于D150內，D150的數據內容是由PID運算的結果。
  • «
