樓主  發表于: 2011-12-15 22:22
軟件不熟,寫了個程序,為什么T0時間到了,電機不反轉呢,什么動作也沒有

0      LD       X0
1      OR      M0
2      PLSY  K1000  K1600  Y000
9      ANI      M8029
10   OUT     M0
11    LD       M8029
12    OUT    T0   K10
15    LD       T0
16    PLSV   K-800  Y0 Y4
23    END



  我本來想發梯形圖上來的,可是不會發.
看到別  人發有梯形圖.不怎么發的
[ 此帖被白發人生在2011-12-15 23:02重新編輯 ]
求解   求精  工控工程、低壓電氣自動化控制服務
白發人生
不求精,但求解
級別: 略有小成
精華主題: 0
發帖數量: 187 個
工控威望: 350 點
下載積分: 3450 分
在線時間: 113(小時)
注冊時間: 2011-11-14
最后登錄: 2017-04-25
查看白發人生的 主題 / 回貼
1樓  發表于: 2011-12-15 23:45
圖片：

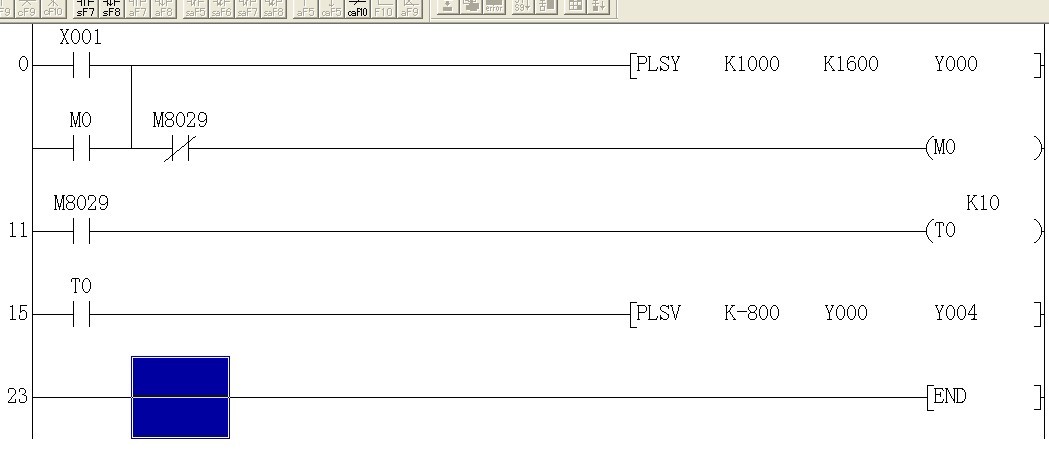

補充:梯形圖
求解   求精  工控工程、低壓電氣自動化控制服務
楊寧輝
給自己裝個擴展模塊！擴大自己的能量！
級別: 家園�？�
精華主題: 0
發帖數量: 314 個
工控威望: 558 點
下載積分: 1336 分
在線時間: 412(小時)
注冊時間: 2011-12-15
最后登錄: 2017-06-09
查看楊寧輝的 主題 / 回貼
2樓  發表于: 2011-12-16 16:59
你的K-800是什么意思  y4 本身就是方向了 在加上個﹣號是不是這里的問題
rocket1982
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 108 點
下載積分: 508 分
在線時間: 66(小時)
注冊時間: 2010-08-19
最后登錄: 2024-05-02
查看rocket1982的 主題 / 回貼
3樓  發表于: 2011-12-17 21:36
一個程序里面最好不要同時用PLSY 與PLSV指令，你要寫正反正轉可以都有PLSV 指令K-800是正確的。
M8029是兩個指令共用的。
白發人生
不求精,但求解
級別: 略有小成
精華主題: 0
發帖數量: 187 個
工控威望: 350 點
下載積分: 3450 分
在線時間: 113(小時)
注冊時間: 2011-11-14
最后登錄: 2017-04-25
查看白發人生的 主題 / 回貼
4樓  發表于: 2011-12-17 21:52
找訓練臺實地操作了一下,終于明白,在運行PLSV這條指令時候,
要同時斷開第一條指令PLSY的執行條件,
求解   求精  工控工程、低壓電氣自動化控制服務
