樓主  發表于: 2012-05-16 14:54

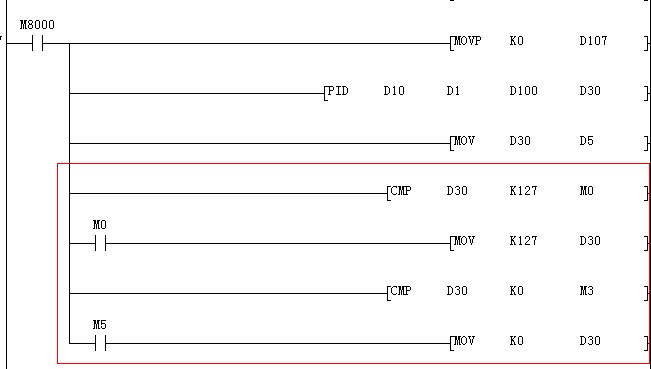

寫的是一個輸出脈沖的PID控制，看著不完整，將D30傳送到D5后，下面的程序是清零操作嗎？為什么要這樣？
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 529 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-08-30
查看meipingboy的 主題 / 回貼
1樓  發表于: 2012-05-16 16:28

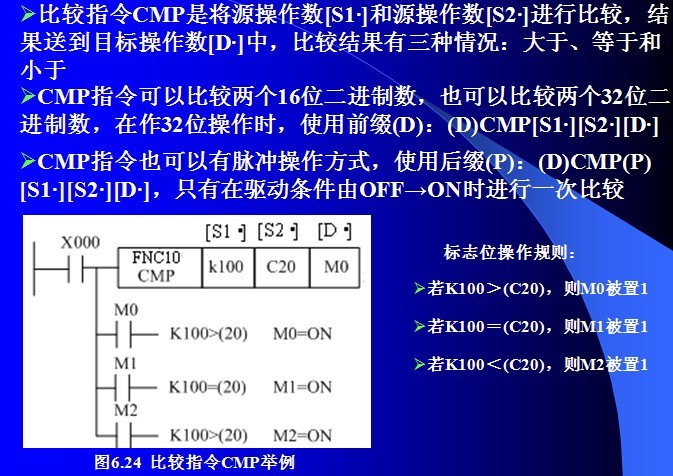

先看圖片：

圖片最下面有誤： 應該是 K100< (20)
D30< 0 ,
M5 ON
MOV  K0  D30         把 0 傳送到 D30

好象D30數據應該在127以內，大于127，則把127傳輸?shù)紻0
如果是小于0了，就要把D30置于0.
[ 此帖被meipingboy在2012-05-16 16:44重新編輯 ]
活到老學到老：還有 8  分沒學到
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70387 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-10-31
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2012-05-17 11:13
同意樓上描述。
你框出來的程序就是指定D30的數值范圍在0-127之間。
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 989 個
工控威望: 1145 點
下載積分: 18344 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-10-27
查看zsh340的 主題 / 回貼
3樓  發表于: 2012-05-17 16:39
1、2樓的兩位師付說得對、、、、
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
huxingtiandi
凡人
級別: 家園�？�
精華主題: 0
發帖數量: 506 個
工控威望: 640 點
下載積分: 14104 分
在線時間: 134(小時)
注冊時間: 2012-04-20
最后登錄: 2024-08-22
查看huxingtiandi的 主題 / 回貼
4樓  發表于: 2012-05-21 19:09
學習學習，樓主用PID做速度控制還是……
