樓主  發表于: 2012-08-31 18:11
Y0端為脈沖發送端，Y4為方向輸出端，PLC的COM接24V-，Y0接PP,Y4接NP
SG接的24V+,(不知道正確否)私服驅動器調節為脈沖加方向控制方式。
如果調節為正邏輯，不管Y4有沒有輸出，私服電機只是向一個方向轉。如果調節為正邏輯，不管Y4有沒有輸出，私服電機向另一個方向轉，
請問這個是為什么。誰有過這樣的經驗。
是不是3G的和私服接線不正確，不正確的話，錯在哪兒呢。
羨慕高手，希望有一天我也成為高手。
云子賢
給自己一些時間，或許可以......
級別: 略有小成
精華主題: 0
發帖數量: 276 個
工控威望: 432 點
下載積分: 1175 分
在線時間: 113(小時)
注冊時間: 2010-06-13
最后登錄: 2016-01-14
查看云子賢的 主題 / 回貼
1樓  發表于: 2012-08-31 20:57
不懂幫頂！
多看手冊少泡妞，哈.....
向錢沖
級別: 略有小成
精華主題: 0
發帖數量: 285 個
工控威望: 428 點
下載積分: 4456 分
在線時間: 455(小時)
注冊時間: 2010-10-05
最后登錄: 2020-08-10
查看向錢沖的 主題 / 回貼
2樓  發表于: 2012-08-31 21:46
我也不太懂用過一次，有點了忘記了，好象是正邏輯就是不接Y4是正轉，接了Y4就反轉，負邏輯是不接Y4是反轉，接了Y4是正轉。
zlc1210903
級別: 工控俠客
精華主題: 0
發帖數量: 483 個
工控威望: 3543 點
下載積分: 1050 分
在線時間: 343(小時)
注冊時間: 2011-06-14
最后登錄: 2024-07-02
查看zlc1210903的 主題 / 回貼
3樓  發表于: 2012-08-31 22:24
主要是我的Y4接了和沒接，轉向是一樣的
羨慕高手，希望有一天我也成為高手。
minlee
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 488 點
下載積分: 157623 分
在線時間: 503(小時)
注冊時間: 2011-03-08
最后登錄: 2024-12-24
查看minlee的 主題 / 回貼
4樓  發表于: 2012-09-01 08:01
這個要在伺服上設置過的
minlee
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 488 點
下載積分: 157623 分
在線時間: 503(小時)
注冊時間: 2011-03-08
最后登錄: 2024-12-24
查看minlee的 主題 / 回貼
5樓  發表于: 2012-09-01 08:06

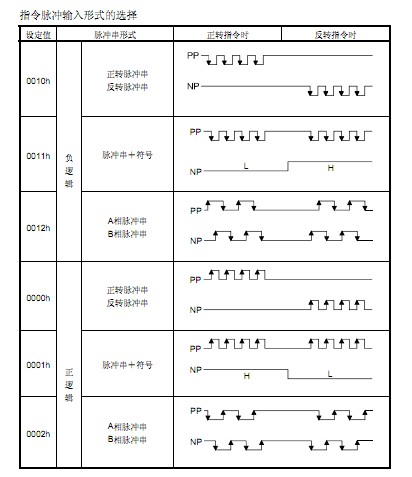

圖片：
PA13參數   設為0001H   正邏輯   脈沖+符號
zlc1210903
級別: 工控俠客
精華主題: 0
發帖數量: 483 個
工控威望: 3543 點
下載積分: 1050 分
在線時間: 343(小時)
注冊時間: 2011-06-14
最后登錄: 2024-07-02
查看zlc1210903的 主題 / 回貼
6樓  發表于: 2012-09-01 09:17
私服的方向信號接收不了，轉向只是向一個方向轉。
羨慕高手，希望有一天我也成為高手。
ykykkhor
Best Regards,YK
級別: 略有小成
精華主題: 0
發帖數量: 259 個
工控威望: 308 點
下載積分: 139414 分
在線時間: 560(小時)
注冊時間: 2009-07-30
最后登錄: 2024-12-23
查看ykykkhor的 主題 / 回貼
7樓  發表于: 2012-09-01 09:48
1) 接線不正確
  - SG 接 COM
2) 參數不正確
  - 參考手冊, 并按自己的控制需求設置
長沙林工
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 128 點
下載積分: 546 分
在線時間: 5(小時)
注冊時間: 2012-09-01
最后登錄: 2013-09-17
查看長沙林工的 主題 / 回貼
8樓  發表于: 2012-09-01 22:22
方向信號沒有接進去。查Y4接線和COM3接線與伺服端接好沒有。設為負邏輯。在線監控：看Y4的狀態，正轉時應該為ON。
