樓主  發表于: 2013-03-18 16:57


為什么m1,y0沒有得電呢？整個程序無雙線圈輸出，因?yàn)闉榉抡�，x0是強制置ON.
謝謝。
————————答案分割線————————————————————
感謝5樓"sjm213"的提示，以及綜合版面帖上熱心朋友的幫忙（因?yàn)榈谝淮伟l(fā)帖，發錯了位置，導致發了兩個一樣的貼，抱歉）。已解決，如下：

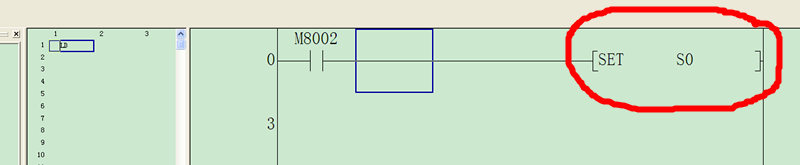

在初始?jí)K中，m8002使用不恰當，使程序未激活。關于s狀態，總結：若要激活哪一步，則初始?jí)K中m8002相應置位哪個s號，如上圖若想從第二步開始，則 ld m8002    set  s10。
初學的朋友們請注意，不要犯同樣的錯誤。
[ 此帖被tangss在2013-03-19 13:36重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(guochunyi) 分享
    兩滴水
    級別: 探索解密
    精華主題: 0
    發帖數量: 3 個
    工控威望: 121 點
    下載積分: 523 分
    在線時間: 0(小時)
    注冊時間: 2013-03-18
    最后登錄: 2014-05-28
    查看兩滴水的 主題 / 回貼
    1樓  發表于: 2013-03-18 21:32
    M2為藍色說明是斷開的，  M1不會輸出
    木木2012
    級別: 工控俠客
    精華主題: 0
    發帖數量: 293 個
    工控威望: 2167 點
    下載積分: 31795 分
    在線時間: 830(小時)
    注冊時間: 2012-12-04
    最后登錄: 2023-07-12
    查看木木2012的 主題 / 回貼
    2樓  發表于: 2013-03-19 08:22
    看下M1是不是有雙線圈輸出錯誤
    tangss
    級別: 探索解密
    精華主題: 0
    發帖數量: 14 個
    工控威望: 137 點
    下載積分: 2139 分
    在線時間: 34(小時)
    注冊時間: 2013-03-13
    最后登錄: 2015-11-18
    查看tangss的 主題 / 回貼
    3樓  發表于: 2013-03-19 11:07
    1樓：m2為藍代表為通狀態。
    2樓：整個程序中只有一個m1輸出，一個y0輸出。
    3樓：您的意思是不是同1樓一樣呢。
    謝謝大家的熱心幫助。
    sjm213
    有小知識，無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5176 個
    工控威望: 7399 點
    下載積分: 157945 分
    在線時間: 3137(小時)
    注冊時間: 2007-11-21
    最后登錄: 2024-09-22
    查看sjm213的 主題 / 回貼
    4樓  發表于: 2013-03-19 11:17
    既然是SFC編程，還要看S狀態，執行到這一步才會有輸出。
    不介意的話，上傳更多的圖片
    樓主留言：
    感謝！
    hpjiangtao
    級別: 探索解密
    精華主題: 0
    發帖數量: 13 個
    工控威望: 119 點
    下載積分: 1212 分
    在線時間: 33(小時)
    注冊時間: 2012-06-16
    最后登錄: 2023-07-19
    查看hpjiangtao的 主題 / 回貼
    5樓  發表于: 2013-07-30 09:12
    LD M8002   SET S0
    STL S0
    OK
    huniutadi
    級別: 工控俠客
    精華主題: 0
    發帖數量: 217 個
    工控威望: 3096 點
    下載積分: 21935 分
    在線時間: 87(小時)
    注冊時間: 2010-02-13
    最后登錄: 2020-02-15
    查看huniutadi的 主題 / 回貼
    6樓  發表于: 2013-07-30 09:17
    學習了，SFC狀態的不懂呢
    wtgosa
    級別: 略有小成
    精華主題: 0
    發帖數量: 215 個
    工控威望: 288 點
    下載積分: 6258 分
    在線時間: 283(小時)
    注冊時間: 2010-01-25
    最后登錄: 2024-08-16
    查看wtgosa的 主題 / 回貼
    7樓  發表于: 2013-08-03 16:31
    學習了，��！
