用的是QD77MS16的軸卡，通過SSCNET Ⅲ 與全新的三菱JE-B伺服驅動器進行連接，但是一直通訊不上，請問一下，需要進行什么設置嗎？
QD77軸卡的設置是正確的，因?yàn)榕c其它設備已經調好的JE-B伺服驅動器能通訊上，應該是驅動器的設置有問題，請問有了解的嗎？拜托了

可以通訊的。這里一句兩句說不清楚�？赡艿脑�因有很多種：
1、硬件故障（可以通過調換硬件來發現）
2、伺服站號設置不對
3、模塊設置不對
4、光纖問題。

引用

引用第1樓ymmfa于2016-09-04 12:18發表的  :
可以通訊的。這里一句兩句說不清楚�？赡艿脑�因有很多種：
1、硬件故障（可以通過調換硬件來發現）
2、伺服站號設置不對
3、模塊設置不對
4、光纖問題。

關于原因分析：
1、硬件故障：我這邊已經進行了不同的伺服驅動器的測試，用的是新買的驅動器，但是沒有通訊上；
2、伺服站號設置不對：進行了一個伺服驅動器的測試，設置的是軸1，驅動器的屏幕顯示是b01，不知道有沒有問題；
3、模塊不對：已經將模塊替換到其它的設備上，用同樣的通訊方式，插入光纖，寫入?yún)��?shù)，可正常使用，通訊正常
4、光纖問題：進行了兩根光纖的替換，均無法通訊上。

這樣的話，可能是硬件故障或者伺服設置不對？

請問這樣分析對嗎？

伺服應該如何設置才算正確的

JEB伺服驅動器參數中有個選擇測試運行
站號不能重復

伺服數碼管顯示多少？都是b01、b02等這些嗎？還是AB

引用

引用第4樓gadna9于2016-09-04 22:21發表的  :
伺服數碼管顯示多少？都是b01、b02等這些嗎？還是AB

b01

依據站別設定不一樣
應該會有b01、b02、b03....b16
如果只有b01能連接上那應該是你沒有調整站別

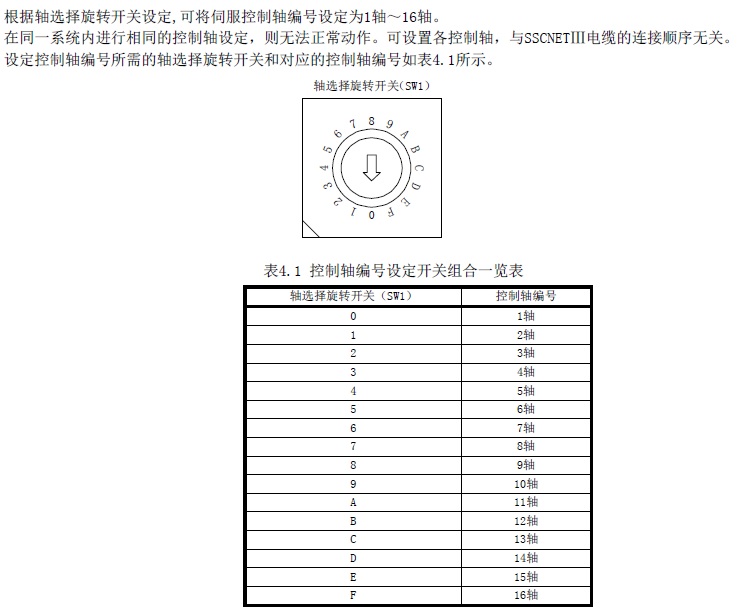

站別是在控制器上有個旋鈕切換

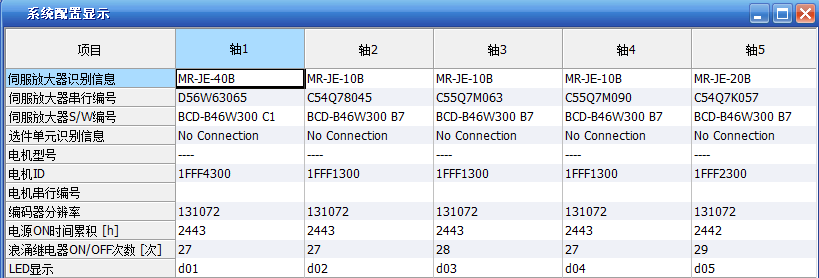

謝謝各位的分析，之前有說過，QD77軸卡模塊直接插到其它設備上時，可以正常通訊和控制電機，驅動器的型號同樣是JE-B的，但是我發現一個問題，用MR Configurator2進行系統監控時，兩次系統配置的顯示和伺服識別的配置竟然不一樣，如圖所示，第一次為J4-B，第二次為JE-B，還是能正常通訊，請問這是為什么？
