樓主  發表于: 2016-09-13 09:27
  現在我們搞機械的給我這樣一個動作要求：當感應器感應到產品，延遲T1時間后，電磁閥動作，動作時間為T2，但是在T1時間內，感應器感應到第二個、第三個產品時，依舊延遲T1 時間，電磁閥動作時間為T2，T2時間到結束，總覺得這個沒法實現，各位大神能給個思路嗎？謝謝
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1275 個
工控威望: 1451 點
下載積分: 5498 分
在線時間: 902(小時)
注冊時間: 2015-08-31
最后登錄: 2025-01-10
查看wangnaizhi的 主題 / 回貼
1樓  發表于: 2016-09-13 10:50
你用上升沿觸發一個信號 得到信號后 程序動作 信號觸發后 如果還有信號觸發的 那就可以處理了 這樣就可以得到2個信號 程序里面基本就可以實現了 只要得到第二個信號就把時間繼電器斷一下  就可以了 不然就繼續動作下去
樓主留言：
你好  你的意思是要第二個 第三個...........是做信號記憶嗎？還是不大明白，能否幫忙編點程序
laihuaxun200
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 362 點
下載積分: 1168 分
在線時間: 316(小時)
注冊時間: 2013-11-20
最后登錄: 2024-08-19
查看laihuaxun200的 主題 / 回貼
2樓  發表于: 2016-09-13 11:06
用脈沖上沿進行觸發，如果第二個，第二個產品觸發后，如果T1或T2還沒有完成的話，可以直接把T1,T2清零后重新計時，這樣應該是能行得通的
樓主留言：
清零后的話，不是動作沒完成嗎？
xu199288
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 99 點
下載積分: 605 分
在線時間: 26(小時)
注冊時間: 2016-08-21
最后登錄: 2020-11-30
查看xu199288的 主題 / 回貼
3樓  發表于: 2016-09-13 19:16
試試吧
附件： 試試吧.zip (190 K) 下載次數:12
網站提示: 請不要用迅雷下載附件，容易出錯
hoya2006
18915077915
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 173 點
下載積分: 660 分
在線時間: 97(小時)
注冊時間: 2012-04-06
最后登錄: 2025-01-10
查看hoya2006的 主題 / 回貼
4樓  發表于: 2016-09-13 20:39
還是有點信息缺少的，比如產品感應器感應到產品時，電磁閥的延遲需要立即復位嗎？
附件中的程序，我是按照產品感應器一觸發就會將T2的延遲復位！如果不需要復位，可以將第二行的RST T2刪除即可！
附件： 試試看二.rar (159 K) 下載次數:7
網站提示: 請不要用迅雷下載附件，容易出錯
18915077915
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1275 個
工控威望: 1451 點
下載積分: 5498 分
在線時間: 902(小時)
注冊時間: 2015-08-31
最后登錄: 2025-01-10
查看wangnaizhi的 主題 / 回貼
5樓  發表于: 2016-09-16 08:35

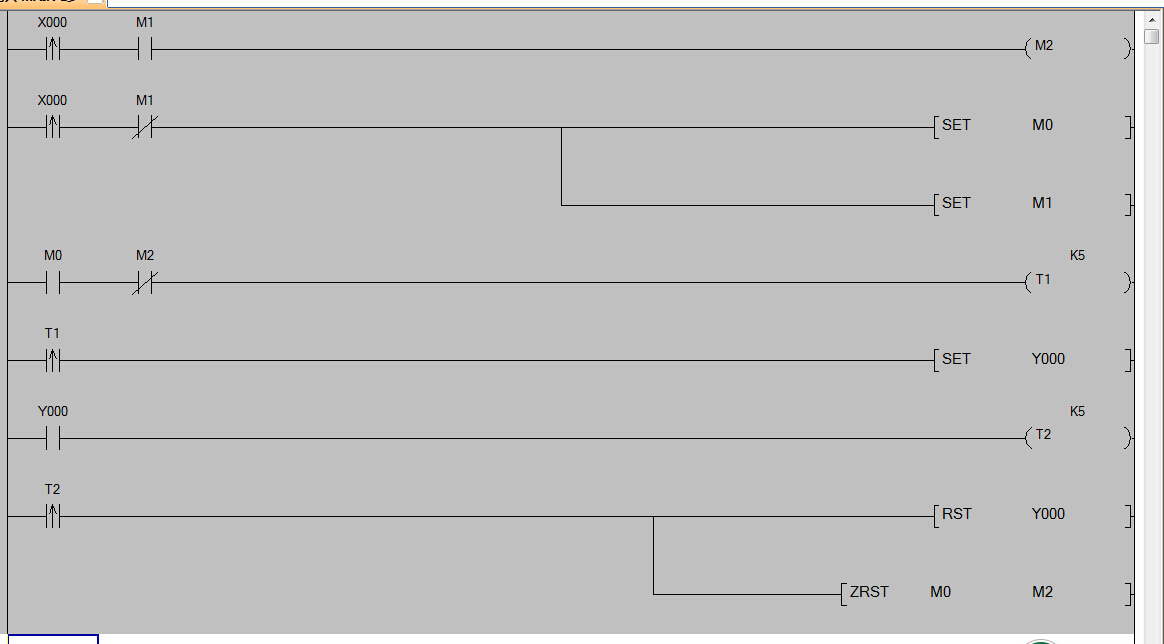

試試看這個呢  M0~M2需要最后也給復位了
樓主留言：
你好 這個就和我目前編的差不多意思，在一個掃描周期只能感應一個產品，若是將T1 T2  時間放大，在T1時間未到，再次接通X0 當前值T1清零，重新計時
[ 此帖被wangnaizhi在2016-09-16 08:42重新編輯 ]
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1275 個
工控威望: 1451 點
下載積分: 5498 分
在線時間: 902(小時)
注冊時間: 2015-08-31
最后登錄: 2025-01-10
查看wangnaizhi的 主題 / 回貼
6樓  發表于: 2016-09-17 11:12
上面那個應該是可以滿足你的要求的吧？
