樓主  發表于: 2017-04-18 10:12

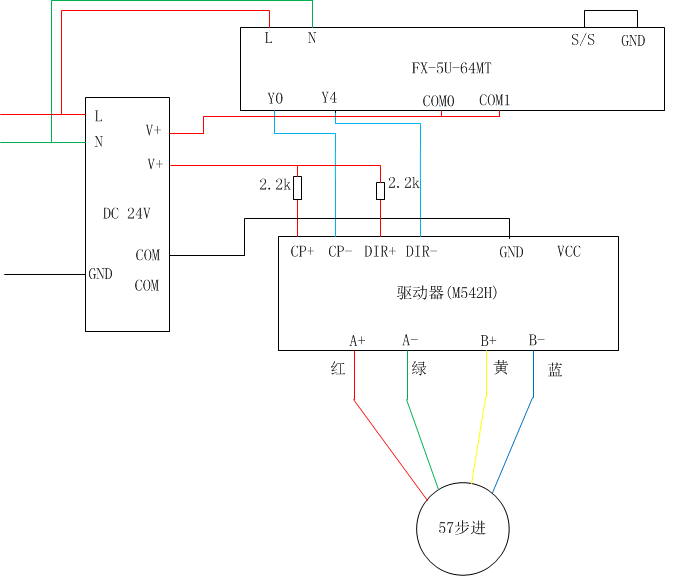

大神們幫個忙，幫我看下PLC控制步進電機的接線圖對不對.
馮杰123456
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 104 點
下載積分: 691 分
在線時間: 17(小時)
注冊時間: 2017-04-07
最后登錄: 2017-07-06
查看馮杰123456的 主題 / 回貼
1樓  發表于: 2017-04-18 10:59
CP脈沖信號Y0，DIR方向信號Y4，你那個限流電阻應該接信號CP-,DTR-前面才對.
bdmogui
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 297 點
下載積分: 1217 分
在線時間: 595(小時)
注冊時間: 2013-10-12
最后登錄: 2024-09-21
查看bdmogui的 主題 / 回貼
2樓  發表于: 2017-04-18 11:38
驅動器Vcc要接DC V+
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1222 個
工控威望: 3492 點
下載積分: 4394 分
在線時間: 1973(小時)
注冊時間: 2008-02-17
最后登錄: 2024-09-22
查看kyy80的 主題 / 回貼
3樓  發表于: 2017-04-18 11:45
不行的。。。
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2838 個
工控威望: 3609 點
下載積分: 3500 分
在線時間: 3782(小時)
注冊時間: 2007-11-04
最后登錄: 2024-09-22
查看tingfenghu的 主題 / 回貼
4樓  發表于: 2017-04-18 12:23
接錯了幾根，
步進驅動VCC接Ｖ+
FX5U的COM0,COM1接開關電源的COM。
電阻接電源正也可以，習慣接在脈沖線比較多。
FX5U的S/S一般接FX5U的24+，用的傳感器是選用NPN型，公共線就GND。
接GND的話，用的傳感器選用PNP。公共線是24+，也可以用。
樓主留言：
感謝您！下面是我修改后的圖，請問還存在問題嗎？
本帖最近評分記錄：
  • 下載積分:+1(lhklls) 真誠感謝！
    • 二手PLC,觸摸屏，伺服驅動，各類氣動設備
    http://shop58129605.taobao.com/
    我是11
    級別: 正式會員
    精華主題: 0
    發帖數量: 4 個
    工控威望: 99 點
    下載積分: 681 分
    在線時間: 12(小時)
    注冊時間: 2017-04-14
    最后登錄: 2017-08-04
    查看我是11的 主題 / 回貼
    5樓  發表于: 2017-04-18 15:21

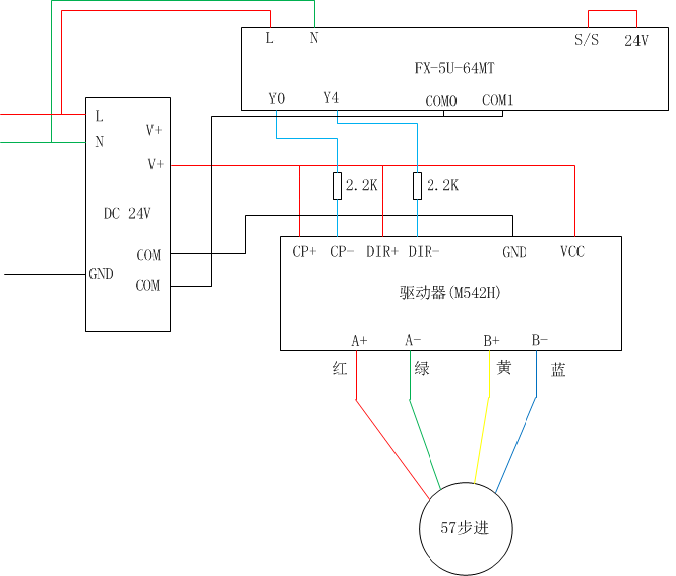

    感謝大神的回復！這是我修改后的圖，請問還存在問題嗎？
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2838 個
    工控威望: 3609 點
    下載積分: 3500 分
    在線時間: 3782(小時)
    注冊時間: 2007-11-04
    最后登錄: 2024-09-22
    查看tingfenghu的 主題 / 回貼
    6樓  發表于: 2017-04-18 17:58
    引用
    引用第5樓我是11于2017-04-18 15:21發表的  :
    感謝大神的回復！這是我修改后的圖，請問還存在問題嗎？
    [attachment=176793]

    寫個小程序，可以通電試一下呢。
    二手PLC,觸摸屏，伺服驅動，各類氣動設備
    http://shop58129605.taobao.com/
    libin520
    雖然沒什么突破和進步，卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2289 個
    工控威望: 2717 點
    下載積分: 4282 分
    在線時間: 1138(小時)
    注冊時間: 2008-10-24
    最后登錄: 2024-09-22
    查看libin520的 主題 / 回貼
    7樓  發表于: 2017-04-18 19:08
    左邊的開關電源，L 和N ,連接的點以原點來畫，表示是兩條線是連接的，非相交。
