樓主  發表于: 2017-06-23 21:36

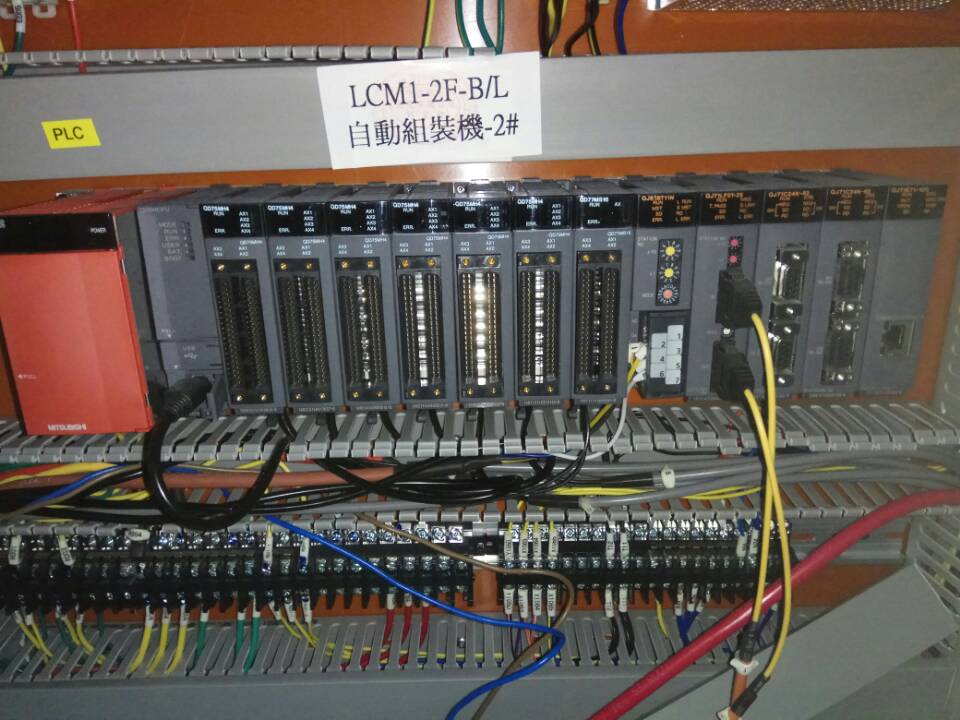

圖片：
圖片：
第一次碰Q系列的，里面好多蒙蔽，請高手指點迷津，不勝感激。
BMOV W2E5 D3800 K20
銜接寄存器是干什么用的

MOV K1 U2\G1500   MOV U0C\G2617 D960
U2\G1500是什么意思，如果說U0C對應的事第12個功能模塊，那也太扯了吧，PLC設置里面根本沒添加第12個智能模塊。怎么理解�。�

BMOV D400 ZR6000Z12 K504

ZR6000Z12什么意思？

BMOV ZR5030 ZR5082 K15
文件寄存器具體用處是什么？請用過的高手指點下，謝謝

SW74.2，帶小數點的地址，什么意思？難道和歐姆龍的一樣嗎

DFRO H2 K900 D746 K1
緩沖存儲器每個代表什么意思？

G.INPUT U12 D5000 D5100 M2100這是什么意思
附件： 10#流水線程式20161205(原始).rar (213 K) 下載次數:120
網站提示: 請不要用迅雷下載附件，容易出錯
libin520
雖然沒什么突破和進步，卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2277 個
工控威望: 2705 點
下載積分: 4258 分
在線時間: 1134(小時)
注冊時間: 2008-10-24
最后登錄: 2024-09-20
查看libin520的 主題 / 回貼
1樓  發表于: 2017-06-23 22:13
閣下是搞液晶模組的？會搞這臺的機的程序是高手。
需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
huajie117
只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 187 點
下載積分: 2516 分
在線時間: 39(小時)
注冊時間: 2013-09-23
最后登錄: 2024-07-24
查看huajie117的 主題 / 回貼
2樓  發表于: 2017-06-23 22:18
BMOV W2E5 D3800 K20   意思是  W2E5開始的20個(W2E5/W2E6......20個) 的值傳送到D3800開始的20個寄存器中(D3800,D3801。。。)。
MOV K1 U2\G1500  這個是地址為U2這個軸的第1500項的值，把1傳送到U2這個地址的第1500的寄存器中，1500好像是這個軸做原點。
  MOV U0C\G2617 D960    這個是地址為U0C的QD75中的第2617項的值 傳送到D960。  看你這個MOV的值是16位的。
本帖最近評分記錄：
  • 下載積分:+2(guochunyi) 熱心助人！
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    3樓  發表于: 2017-06-23 22:27
    圖片：
    U2\G1500
    U0C\G2617

    以上兩個都是定位模塊上的I/O分配地址，及模塊內的子地址。
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    4樓  發表于: 2017-06-23 22:29
    圖片：
    你們的機臺應該是好6臺設備連接在一起的吧。
    這個是多臺設備上下游連線的開關。
    huajie117
    只有知道自己有什么，要什么，該放棄什么，我們才不會迷茫。
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 187 點
    下載積分: 2516 分
    在線時間: 39(小時)
    注冊時間: 2013-09-23
    最后登錄: 2024-07-24
    查看huajie117的 主題 / 回貼
    5樓  發表于: 2017-06-23 22:32
    你把你的人機程序也傳上來看看
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11236 個
    工控威望: 18392 點
    下載積分: 11714 分
    在線時間: 2677(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-09-20
    查看往事如風的 主題 / 回貼
    6樓  發表于: 2017-06-24 12:41
    學習一下
    三人行者必有我?guī)?，擇其善者而從之
    chenhong
    PLC+組態+VB
    級別: 略有小成
    精華主題: 0
    發帖數量: 128 個
    工控威望: 316 點
    下載積分: 785 分
    在線時間: 38(小時)
    注冊時間: 2014-03-11
    最后登錄: 2023-08-10
    查看chenhong的 主題 / 回貼
    7樓  發表于: 2017-06-24 13:11
    圖片：
    引用
    引用第2樓huajie117于2017-06-23 22:18發表的  :
    BMOV W2E5 D3800 K20   意思是  W2E5開始的20個(W2E5/W2E6......20個) 的值傳送到D3800開始的20個寄存器中(D3800,D3801。。。)。
    MOV K1 U2\G1500  這個是地址為U2這個軸的第1500項的值，把1傳送到U2這個地址的第1500的寄存器中，1500好像是這個軸做原點。
      MOV U0C\G2617 D960    這個是地址為U0C的QD75中的第2617項的值 傳送到D960。  看你這個MOV的值是16位的。

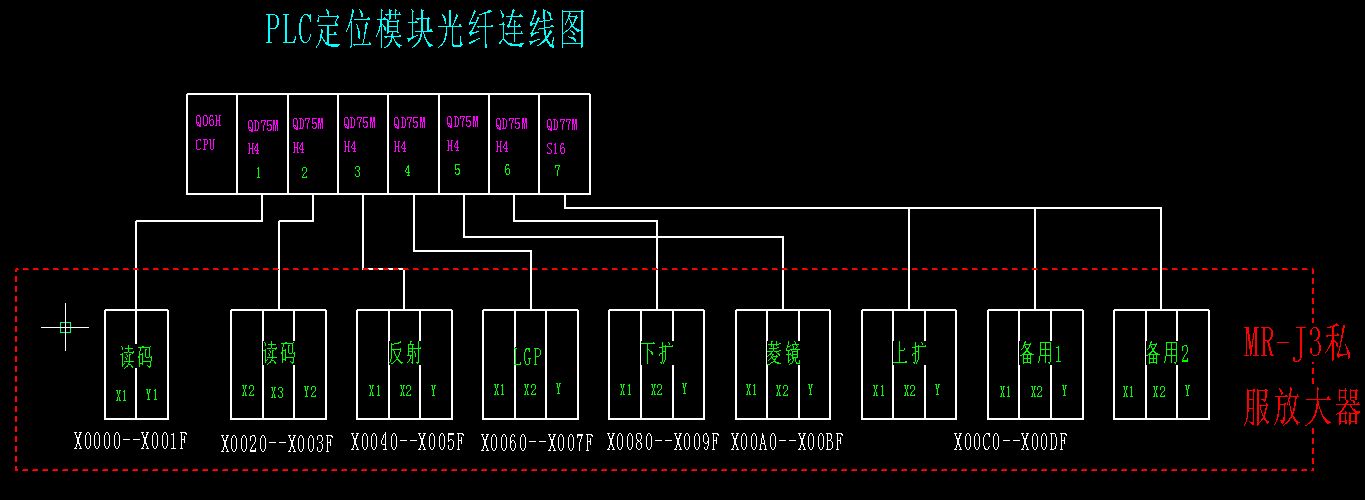

    私服和定位模塊如下，一個拖了26個私服軸，難道這26個對應的分別是U01--U26嗎
    chenhong
    PLC+組態+VB
    級別: 略有小成
    精華主題: 0
    發帖數量: 128 個
    工控威望: 316 點
    下載積分: 785 分
    在線時間: 38(小時)
    注冊時間: 2014-03-11
    最后登錄: 2023-08-10
    查看chenhong的 主題 / 回貼
    8樓  發表于: 2017-06-24 13:14
    引用
    引用第4樓huajie117于2017-06-23 22:29發表的  :
    你們的機臺應該是好6臺設備連接在一起的吧。
    這個是多臺設備上下游連線的開關。


    高手  的確是6臺設備用光纖連在一起的

    觸摸屏程序還沒要到
    wxq544463370
    中二病晚期
    級別: 略有小成
    精華主題: 0
    發帖數量: 222 個
    工控威望: 354 點
    下載積分: 954 分
    在線時間: 175(小時)
    注冊時間: 2015-03-02
    最后登錄: 2023-12-13
    查看wxq544463370的 主題 / 回貼
    9樓  發表于: 2017-06-24 14:55
    頂，沒接觸過q系列
    hardy_6817
    紙上得來終覺淺,絕知此事要躬行.
    級別: 略有小成
    精華主題: 0
    發帖數量: 298 個
    工控威望: 447 點
    下載積分: 16907 分
    在線時間: 563(小時)
    注冊時間: 2016-06-06
    最后登錄: 2024-09-20
    查看hardy_6817的 主題 / 回貼
    10樓  發表于: 2017-06-24 15:31
    三菱也支持帶小數點的位，只是你沒注意
    例如FX3U：LD D0.0         OUT D1.1
    譚錫峰
    級別: 略有小成
    精華主題: 0
    發帖數量: 106 個
    工控威望: 222 點
    下載積分: 3698 分
    在線時間: 119(小時)
    注冊時間: 2011-03-08
    最后登錄: 2023-11-11
    查看譚錫峰的 主題 / 回貼
    11樓  發表于: 2017-06-24 19:09
    謝謝，學習學習
    • «
