樓主  發表于: 2018-04-13 20:02
我看到一臺設備的觸摸屏上顯示PLC的I/O點是活動的。比如說目前X0是導通的，X1是斷開的，當在輸入框輸入X0，輸入框旁邊的指示燈亮，當輸入X1時指示燈熄滅
本帖最近評分記錄：
  • 下載積分:+1(bruce2020) 真誠感謝！
    wangnaizhi
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1273 個
    工控威望: 1449 點
    下載積分: 5484 分
    在線時間: 896(小時)
    注冊時間: 2015-08-31
    最后登錄: 2024-11-14
    查看wangnaizhi的 主題 / 回貼
    1樓  發表于: 2018-04-13 20:08
    指示燈不代表是你的X對應的點
    gzcjx555
    QQ  296686949
    級別: 工控俠客
    精華主題: 0
    發帖數量: 475 個
    工控威望: 4161 點
    下載積分: 86 分
    在線時間: 330(小時)
    注冊時間: 2014-02-15
    最后登錄: 2024-11-14
    查看gzcjx555的 主題 / 回貼
    2樓  發表于: 2018-04-13 20:12
    能否有截圖或者照片看看？
    聯系電話15071699246，QQ296686949
    zx1234
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 871 個
    工控威望: 1207 點
    下載積分: 7642 分
    在線時間: 594(小時)
    注冊時間: 2012-10-02
    最后登錄: 2024-11-12
    查看zx1234的 主題 / 回貼
    3樓  發表于: 2018-04-13 20:17
    所有X點共用一個指示燈，廠里不能使用拍照手機，無法截圖
    moyqfujian
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1530 個
    工控威望: 15101 點
    下載積分: 1462 分
    在線時間: 1412(小時)
    注冊時間: 2013-12-08
    最后登錄: 2024-11-14
    查看moyqfujian的 主題 / 回貼
    4樓  發表于: 2018-04-13 20:18
    管的有哪么嚴嗎
    w45062099
    多做事，少說話!
    級別: 略有小成
    精華主題: 0
    發帖數量: 339 個
    工控威望: 449 點
    下載積分: 1291 分
    在線時間: 1044(小時)
    注冊時間: 2014-10-23
    最后登錄: 2024-11-13
    查看w45062099的 主題 / 回貼
    5樓  發表于: 2018-04-13 20:31
    變址
    每天只要小小一步都是在進步！
    zx1234
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 871 個
    工控威望: 1207 點
    下載積分: 7642 分
    在線時間: 594(小時)
    注冊時間: 2012-10-02
    最后登錄: 2024-11-12
    查看zx1234的 主題 / 回貼
    6樓  發表于: 2018-04-13 20:34
    觸摸屏是怎么編的？謝謝！
    zx1234
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 871 個
    工控威望: 1207 點
    下載積分: 7642 分
    在線時間: 594(小時)
    注冊時間: 2012-10-02
    最后登錄: 2024-11-12
    查看zx1234的 主題 / 回貼
    7樓  發表于: 2018-04-13 20:42
    它這個輸入框起查詢作用，可以查詢x0，或x1等等這些plc的點的通斷狀態
    akaiya
    級別: 略有小成
    精華主題: 0
    發帖數量: 192 個
    工控威望: 334 點
    下載積分: 1400 分
    在線時間: 99(小時)
    注冊時間: 2013-05-03
    最后登錄: 2024-10-01
    查看akaiya的 主題 / 回貼
    8樓  發表于: 2018-04-13 21:24
    圖片：
    圖片：

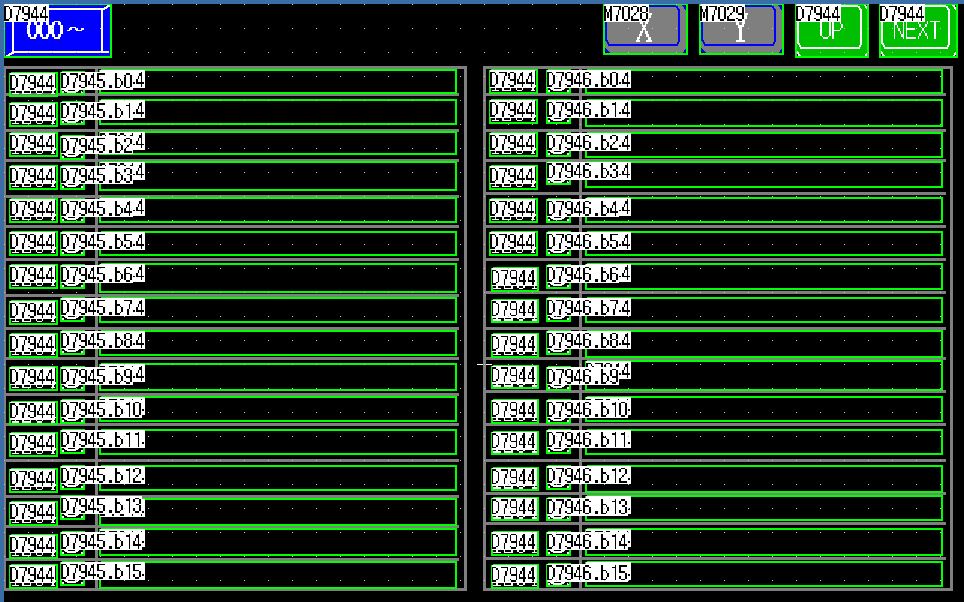

    我們廠內是做成一整個頁面
    使用三菱的
    也是類似的方法

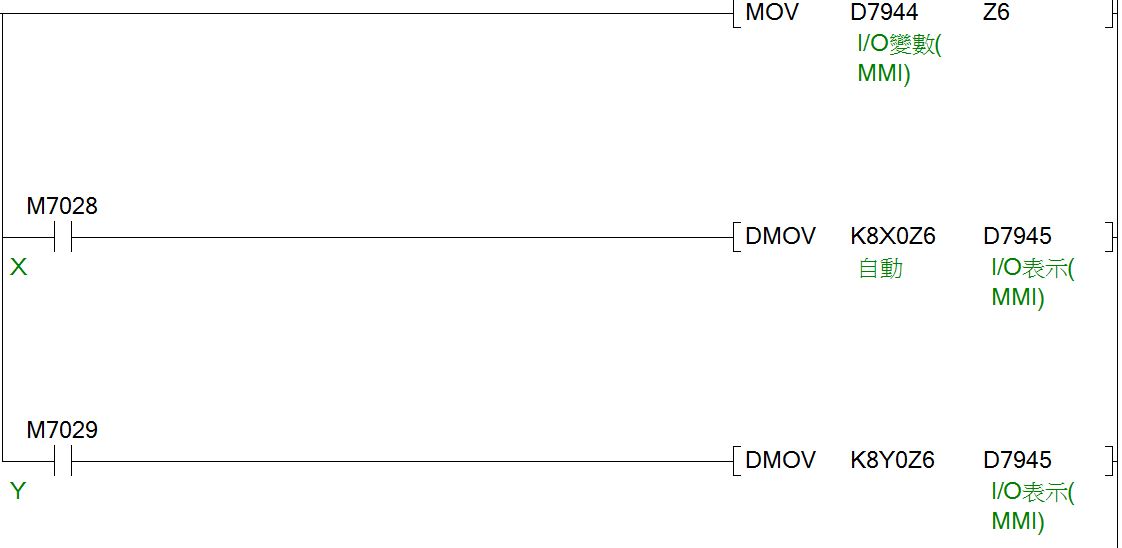

    用MOV再加變址
    就可以達到查詢的功能
    連註解都可一併顯示
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2845 個
    工控威望: 3617 點
    下載積分: 3517 分
    在線時間: 3800(小時)
    注冊時間: 2007-11-04
    最后登錄: 2024-11-15
    查看tingfenghu的 主題 / 回貼
    9樓  發表于: 2018-04-13 21:35
    不知道你用什么觸摸屏，
    我說一下最威綸屏的做法，
    指示燈關聯到觸摸屏一個點位，
    然后用宏語言處理輸入X0，
    將輸入關聯一個變量pp，
    讀取PLC值，采用命令，如GETDATA（PLC1,PP）
    然后將讀取的值關聯到上面的點位。

    不太明白，這樣做的意義，除了顯示自己會做這個之外，
    有什么意義
    直接一個頁面處理這個輸入信號更加方便。
    二手PLC,觸摸屏，伺服驅動，各類氣動設備
    http://shop58129605.taobao.com/
    zx1234
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 871 個
    工控威望: 1207 點
    下載積分: 7642 分
    在線時間: 594(小時)
    注冊時間: 2012-10-02
    最后登錄: 2024-11-12
    查看zx1234的 主題 / 回貼
    10樓  發表于: 2018-04-13 21:39
    小日本的設備
    w45062099
    多做事，少說話!
    級別: 略有小成
    精華主題: 0
    發帖數量: 339 個
    工控威望: 449 點
    下載積分: 1291 分
    在線時間: 1044(小時)
    注冊時間: 2014-10-23
    最后登錄: 2024-11-13
    查看w45062099的 主題 / 回貼
    11樓  發表于: 2018-04-13 21:39
    8樓的師傅做個3U或者Q單個點查詢來給我們參考一下！做16個或者32個點容易，還沒有做一個點的難
    [ 此帖被w45062099在2018-04-13 21:53重新編輯 ]
    每天只要小小一步都是在進步！
    • «
