12樓  發表于: 2018-04-13 21:42
我問的正是8樓所給出的例子，謝謝!不過沒看懂，能否詳細解釋下
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2845 個
工控威望: 3617 點
下載積分: 3517 分
在線時間: 3799(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-13
查看tingfenghu的 主題 / 回貼
13樓  發表于: 2018-04-13 21:54
Z6存儲輸入的，輸入10時
M7028為ON時，K8X10開始的32位存入D7945，D7946
M7029為ON時，K8Y10開始的32位存入D7945，D7946

這種處理方法應該是點數非常多。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 871 個
工控威望: 1207 點
下載積分: 7642 分
在線時間: 594(小時)
注冊時間: 2012-10-02
最后登錄: 2024-11-12
查看zx1234的 主題 / 回貼
14樓  發表于: 2018-04-13 22:18
假設我用FX1S的可以實現嗎，梯形圖怎么寫？謝謝
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 871 個
工控威望: 1207 點
下載積分: 7642 分
在線時間: 594(小時)
注冊時間: 2012-10-02
最后登錄: 2024-11-12
查看zx1234的 主題 / 回貼
15樓  發表于: 2018-04-16 08:18
8樓的師傅：你好！可以給出完整的梯形圖嗎？謝謝！
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1595 分
在線時間: 410(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-14
查看楓落云端的 主題 / 回貼
16樓  發表于: 2018-04-16 12:45
如果是三菱的GOT，都不需要PLC編程,直接地址偏置，定義一個字開關，點一下自加16/或者自減16的軟元件,對應的位指示燈軟元件+這個偏置軟元件，就能顯示。比如偏置軟元件為0時，可監控到X0-XF，點一下自加軟元件，此時就可監控到X10-X1F的值
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1595 分
在線時間: 410(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-14
查看楓落云端的 主題 / 回貼
17樓  發表于: 2018-04-16 13:23
描述：PLC程序X00-X1F的值
圖片：

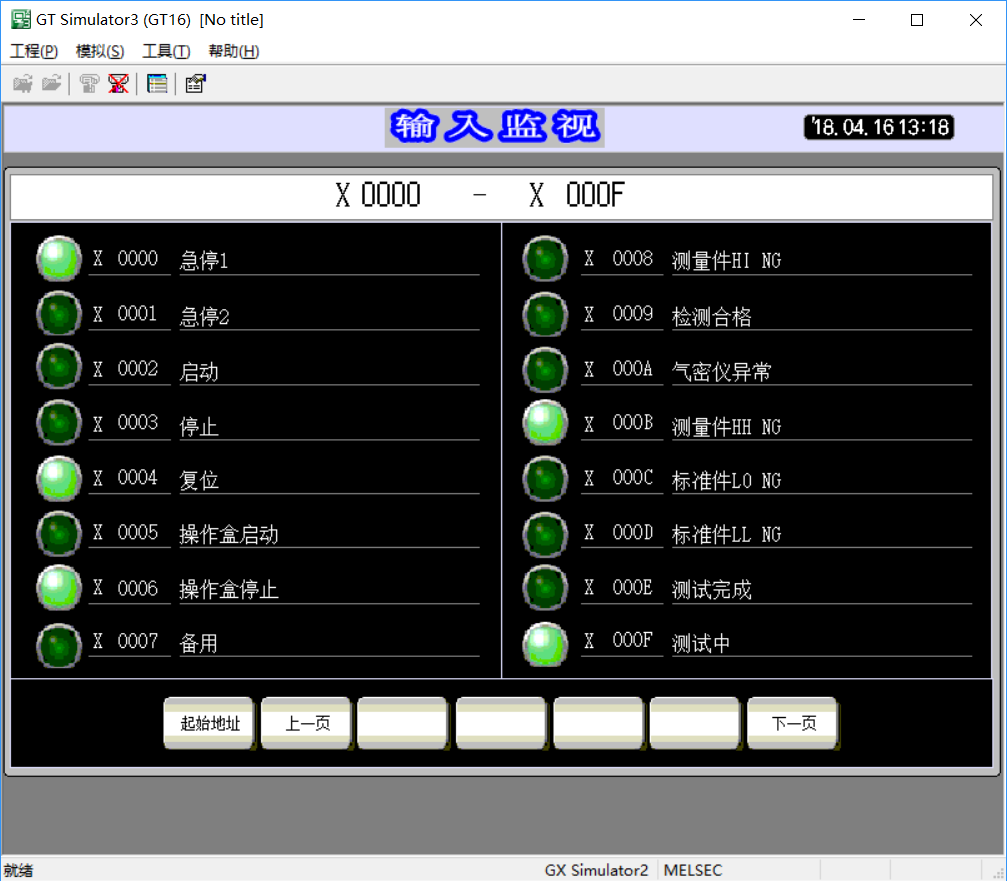

描述：GOT顯示X00-X0F的值
圖片：
描述：GOT顯示X10-X1F的值
圖片：
PLC為空程序，只是用來啟動模擬和賦值。GOT顯示X00-X0F,點下一頁，顯示X10-X1F。
描述：GOT畫面程序
附件： GOT軟元件監控程序.rar (203 K) 下載次數:21
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+5(bruce2020) 真誠感謝！
    zx1234
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 871 個
    工控威望: 1207 點
    下載積分: 7642 分
    在線時間: 594(小時)
    注冊時間: 2012-10-02
    最后登錄: 2024-11-12
    查看zx1234的 主題 / 回貼
    18樓  發表于: 2018-04-16 20:09
    但是人家只用了幾個指示燈，用GP2501-TCC的屏組態的
    [ 此帖被周信在2018-04-16 20:48重新編輯 ]
    iloveni14
    級別: 探索解密
    精華主題: 0
    發帖數量: 46 個
    工控威望: 142 點
    下載積分: 1674 分
    在線時間: 31(小時)
    注冊時間: 2018-04-10
    最后登錄: 2024-07-22
    查看iloveni14的 主題 / 回貼
    19樓  發表于: 2018-05-17 10:15
    感覺是簡單的都搞復雜了
    • «
