樓主  發表于: 2020-03-19 16:57
fx2n與旋轉編碼器E6B2-CWZ6C連接，褐色接PLC24v+，藍色接PLC的COM，黑色接X(jué)0白色接X(jué)1橙色接X(jué)2，程序直接用C252讀不出為0，C251也不行。老師我哪里錯了！
zhoubaojian8
清風拂面
級別: 網絡英雄
精華主題: 0
發帖數量: 368 個
工控威望: 8696 點
下載積分: 6445 分
在線時間: 370(小時)
注冊時間: 2010-09-03
最后登錄: 2024-11-14
查看zhoubaojian8的 主題 / 回貼
1樓  發表于: 2020-03-19 17:27
看手冊
zhoubaojian8
清風拂面
級別: 網絡英雄
精華主題: 0
發帖數量: 368 個
工控威望: 8696 點
下載積分: 6445 分
在線時間: 370(小時)
注冊時間: 2010-09-03
最后登錄: 2024-11-14
查看zhoubaojian8的 主題 / 回貼
2樓  發表于: 2020-03-19 17:28
為啥要接X(jué)2
ba3328
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 184 點
下載積分: 12349 分
在線時間: 133(小時)
注冊時間: 2015-09-06
最后登錄: 2023-02-01
查看ba3328的 主題 / 回貼
3樓  發表于: 2020-03-19 17:49
轉動編碼器看.x0x1x2燈會不會閃閃發光...會閃光就程序問題..不閃就接線或編碼器問題..
本帖最近評分記錄：
  • 下載積分:+1(guochunyi) 熱心助人！
    zwu009
    級別: 探索解密
    精華主題: 0
    發帖數量: 36 個
    工控威望: 140 點
    下載積分: 602 分
    在線時間: 56(小時)
    注冊時間: 2016-06-22
    最后登錄: 2023-10-26
    查看zwu009的 主題 / 回貼
    4樓  發表于: 2020-03-20 07:59
    謝謝！我轉動編碼器PLC就是沒有任何反應，難道真的是編碼器有問題了嗎，我再買一個回來試一試。
    a2490048
    級別: 正式會員
    精華主題: 0
    發帖數量: 13 個
    工控威望: 75 點
    下載積分: 297 分
    在線時間: 13(小時)
    注冊時間: 2019-05-23
    最后登錄: 2024-09-18
    查看a2490048的 主題 / 回貼
    5樓  發表于: 2020-03-20 08:57
    根據你的描述，X輸入LED不亮說明是硬件問題，應該注意檢查編碼器的接線，歐姆龍E6B2-cwz6c型號的編碼器是NPN型的，使用的24V電源一定要同源，要么是外部開關電源，要么用PLC內置的。

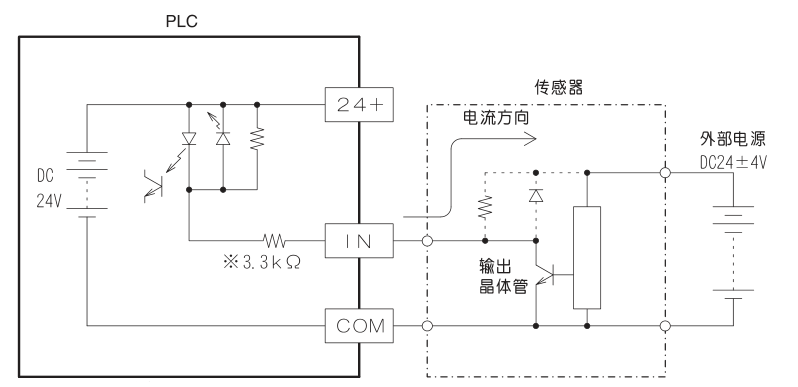

    使用PLC內置開關電源

     使用外部開關電源
    zwu009
    級別: 探索解密
    精華主題: 0
    發帖數量: 36 個
    工控威望: 140 點
    下載積分: 602 分
    在線時間: 56(小時)
    注冊時間: 2016-06-22
    最后登錄: 2023-10-26
    查看zwu009的 主題 / 回貼
    6樓  發表于: 2020-03-20 10:17
    我用的是PLC內置開關電源，褐色24V+，藍色接COM，黑色A相接X(jué)0，白色B相接X(jué)1，橙色Z相接X(jué)2。
    倔強的小白
    級別: 略有小成
    精華主題: 0
    發帖數量: 120 個
    工控威望: 229 點
    下載積分: 884 分
    在線時間: 94(小時)
    注冊時間: 2017-06-14
    最后登錄: 2024-10-31
    查看倔強的小白的 主題 / 回貼
    7樓  發表于: 2020-03-20 16:30
    C251好像是高速計數器，帶復位的。你看看是不是你的點用錯了。這個型號我試過。
