我的伺服驅動器為JE-B。簡單運動控制模塊為QD77MS2.
結構上：一個滾軸印花，一個鏈條傳動材料。要求每個印花之間尺寸是一致的。
我想了下：1.龍門架那種同步方式根本就不適合我的要求
                   2.想用插補做，但是我這里伺服都沒有原位，感覺插補應該無法實現。
                   3.虛擬軸，可是我用的是QD77MS2不是4.伺服也不是J4系列。

                   有沒有好的解決方法。重金感謝
wu19821221
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 163 點
下載積分: 788 分
在線時間: 23(小時)
注冊時間: 2016-11-04
最后登錄: 2023-04-27
查看wu19821221的 主題 / 回貼
1樓  發表于: 2020-02-18 09:05
詳細的形容一下你的材料，有沒有標記點還是白紙一捲，還有需求的間距用假如的也行，得有一個參考依據，不然怎麼回答你
本帖最近評分記錄：
  • 下載積分:+1(蒲城風信子) 真誠感謝！已經解決
    吳工2014
    微信：13549987100，學�。�！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 171 個
    工控威望: 4483 點
    下載積分: 796 分
    在線時間: 179(小時)
    注冊時間: 2014-09-01
    最后登錄: 2024-09-20
    查看吳工2014的 主題 / 回貼
    2樓  發表于: 2020-02-18 13:55
    考慮指令生成軸
    FX5-40SSC-S/FX5-80SSC-S/QD77MS/QD75P 歡迎學習交流，目前在學習Q172！
    zhujingyu69
    級別: 家園常客
    精華主題: 0
    發帖數量: 903 個
    工控威望: 796 點
    下載積分: 46274 分
    在線時間: 1235(小時)
    注冊時間: 2008-06-12
    最后登錄: 2024-09-20
    查看zhujingyu69的 主題 / 回貼
    3樓  發表于: 2020-02-20 23:39
    首先材料是不是柔性的，如果是，就會產生彈性變形，就必須有色標或者其他基準線（即MARK線）作為校正基準（當然也要有兩個色標傳感器）;如果不是，只要保證印花軸與送料軸同步即可。具體來說，送料軸作為主軸，印花軸作為凸輪輸出軸，對于彈性材料，需加一個指令生成軸作為輔助軸，用于校正彈性變形產生的印刷位置偏移。偏移量由MARK線傳感器感應時伺服位置值A(chǔ)減去
    印刷圖案傳感器感應時伺服位置值B,即輔助軸位移C=A-B,凸輪曲線設為45°直線
    zhujingyu69
    級別: 家園�？�
    精華主題: 0
    發帖數量: 903 個
    工控威望: 796 點
    下載積分: 46274 分
    在線時間: 1235(小時)
    注冊時間: 2008-06-12
    最后登錄: 2024-09-20
    查看zhujingyu69的 主題 / 回貼
    4樓  發表于: 2020-02-21 09:40
    前面忘記了樓主是用QD77-MS2,該模塊沒有指令生成軸，建議換成QD77-MS4，用一個實軸作為輔助軸
    蒲城風信子
    微信QQ1733946494
    級別: 家園�？�
    精華主題: 0
    發帖數量: 554 個
    工控威望: 776 點
    下載積分: 1304 分
    在線時間: 283(小時)
    注冊時間: 2014-12-11
    最后登錄: 2024-08-03
    查看蒲城風信子的 主題 / 回貼
    5樓  發表于: 2020-02-21 09:53
    此貼已終結 已于提出問題 當天解決掉。多謝大家
    吳工2014
    微信：13549987100，學�。。�
    級別: 工控俠客
    精華主題: 0
    發帖數量: 171 個
    工控威望: 4483 點
    下載積分: 796 分
    在線時間: 179(小時)
    注冊時間: 2014-09-01
    最后登錄: 2024-09-20
    查看吳工2014的 主題 / 回貼
    6樓  發表于: 2020-02-21 10:29
    圖片：
    引用
    引用第4樓zhujingyu69于2020-02-21 09:40發表的  :
    前面忘記了樓主是用QD77-MS2,該模塊沒有指令生成軸，建議換成QD77-MS4，用一個實軸作為輔助軸

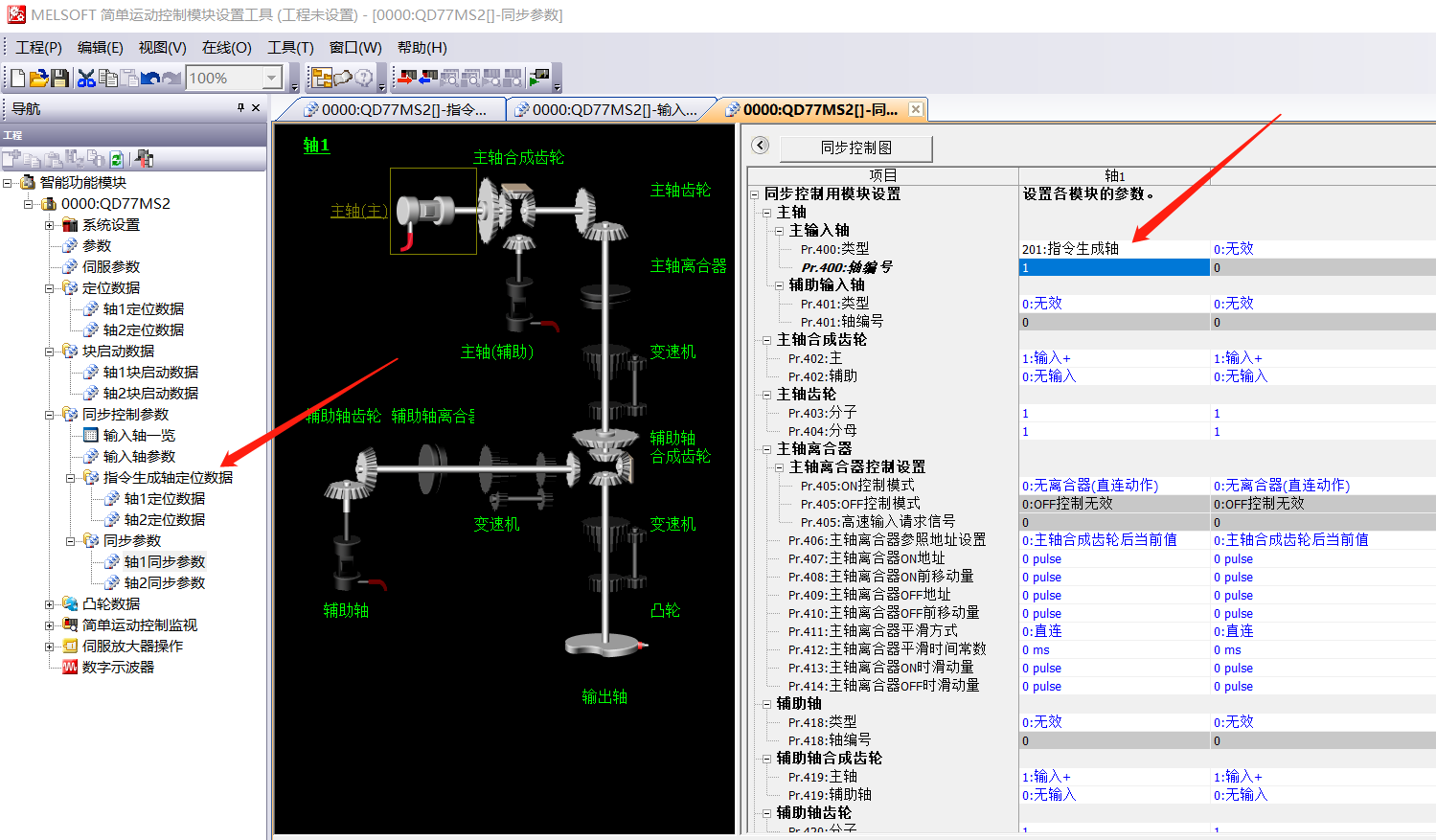

    軟件顯示有指令軸
