樓主  發表于: 2021-07-18 10:05
硬件 FX3U-485ADP-MB    FX3U-CNV-BC    FX3U -16M
軟件：GXwork2  ;串口助手4.5    modbus RTU  通訊
PLC:使用 通道2 CH2   設置 D8420 -H1097（19200  E 8 1 ）；D8421-H9 （從站 ，RTU），D8426，D8430，D8431等參數，下載程序，斷電重啟；
電腦： 485 to USB  轉換器  ,接線，打開串口助手4.5.    預置單線圈Y0  發送報文  01 05   33 00   FF 00    83 7E ；01從站號，05置位線圈；33  00 modbus Y0地址 ; FF 00置位  83 7E -CRC 校驗
，然后點發送，問題是接受，發送燈都有亮，PLC的 Y0 沒有動作，請教一下為什么Y0 不動作？？？
linlunde
級別: 實習會員
精華主題: 0
發帖數量: 6 個
工控威望: 33 點
下載積分: 519 分
在線時間: 5(小時)
注冊時間: 2021-04-08
最后登錄: 2023-10-06
查看linlunde的 主題 / 回貼
1樓  發表于: 2021-07-18 10:14

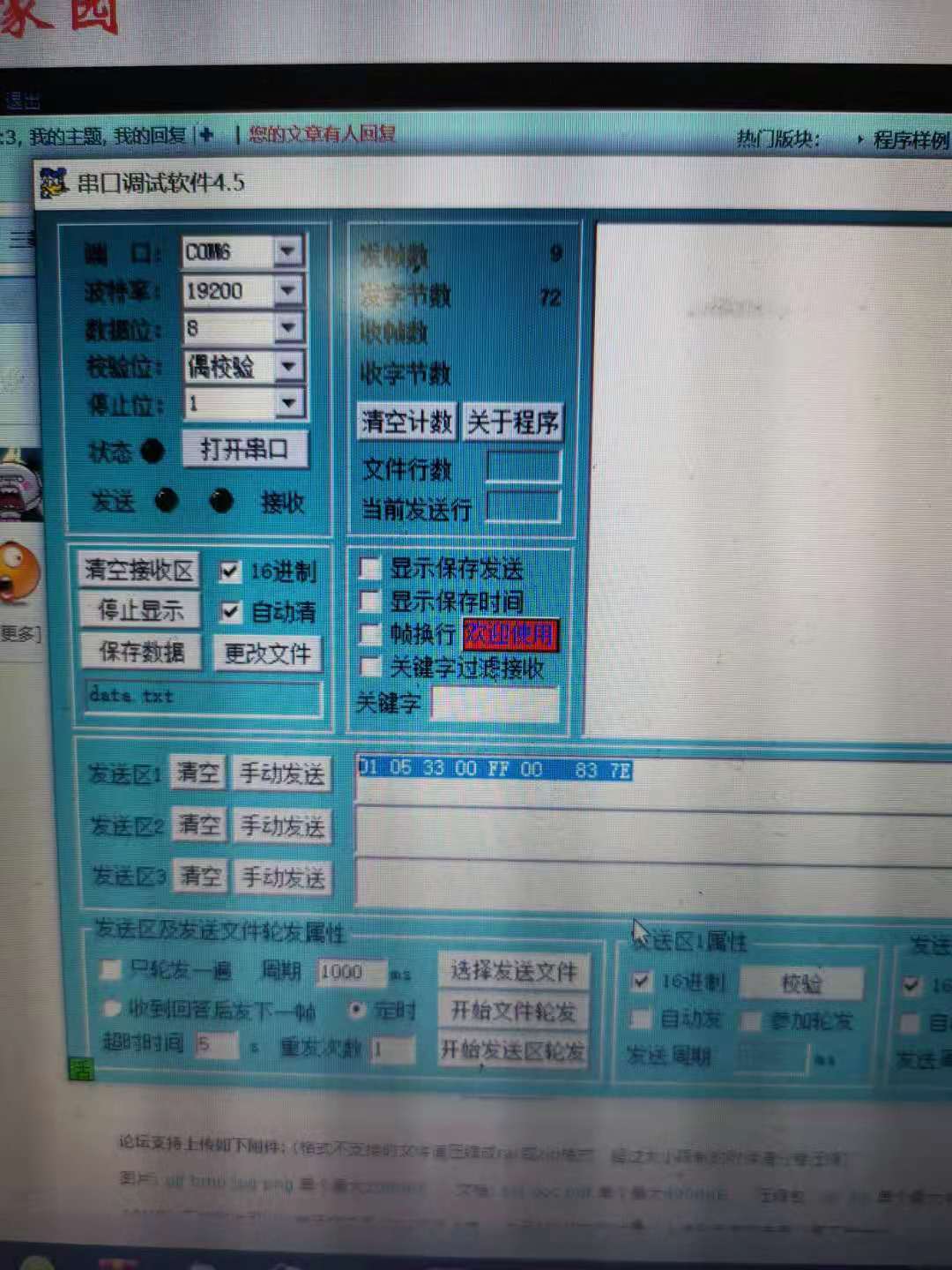

圖片：
附測試的圖片
linlunde
級別: 實習會員
精華主題: 0
發帖數量: 6 個
工控威望: 33 點
下載積分: 519 分
在線時間: 5(小時)
注冊時間: 2021-04-08
最后登錄: 2023-10-06
查看linlunde的 主題 / 回貼
2樓  發表于: 2021-07-18 10:17

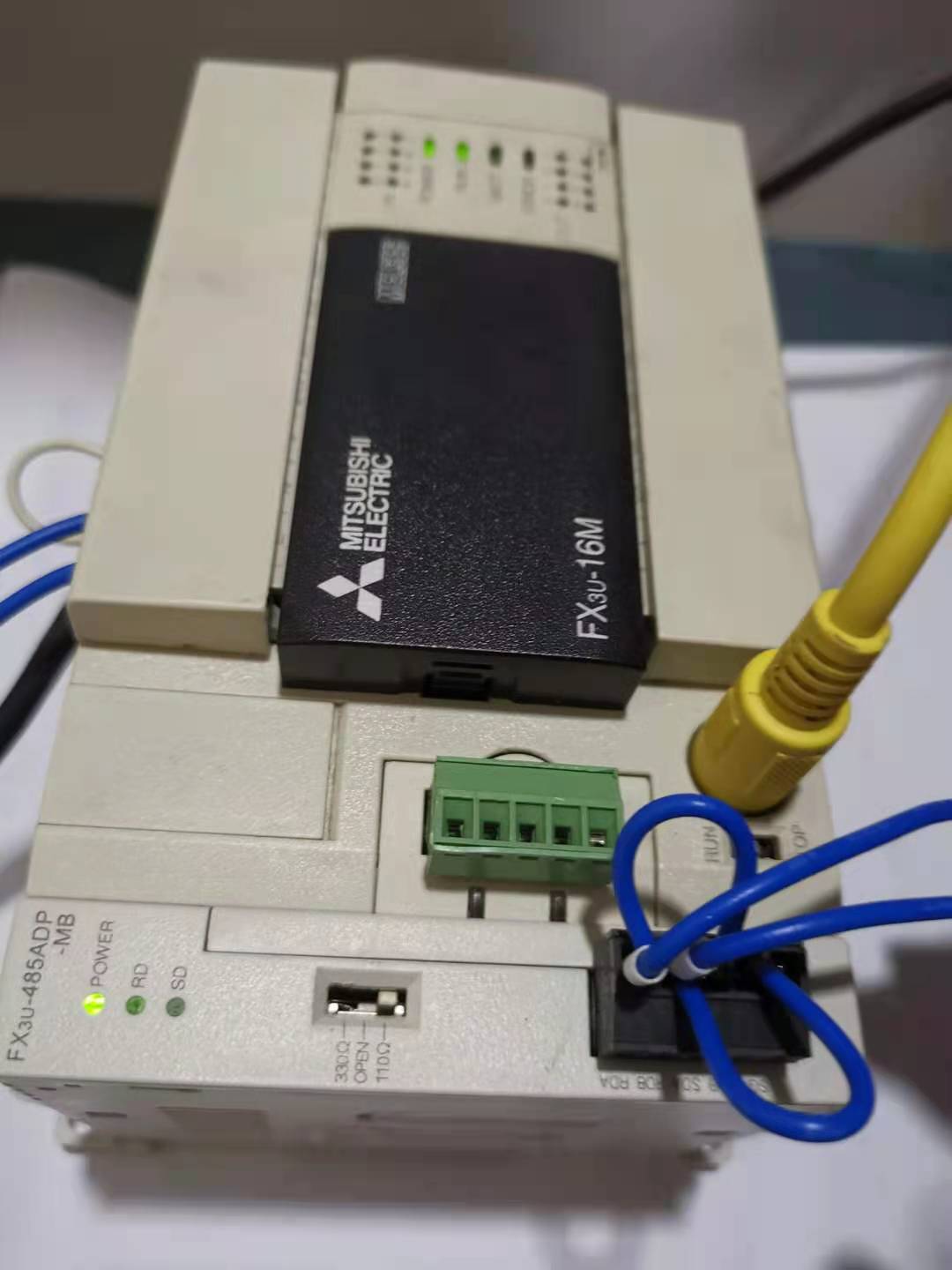

圖片：
附測試圖片
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4369 個
工控威望: 7748 點
下載積分: 15573 分
在線時間: 2988(小時)
注冊時間: 2016-10-31
最后登錄: 2025-01-03
查看夢雨天涯的 主題 / 回貼
3樓  發表于: 2021-07-18 12:16
要加modbus檢驗的吧
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
金旭東
jxd1994
級別: 論壇先鋒
精華主題: 0
發帖數量: 43 個
工控威望: 1040 點
下載積分: 4706 分
在線時間: 135(小時)
注冊時間: 2020-07-30
最后登錄: 2022-12-02
查看金旭東的 主題 / 回貼
4樓  發表于: 2021-07-19 14:37
是不是PLC站號沒設置
