樓主  發表于: 2009-08-12 10:41
通過旋轉編碼器讀取脈沖數進PLC，轉換成轉速的程序怎么寫？
謝謝。最好附下解釋。
fsdyc
級別: 略有小成
精華主題: 0
發帖數量: 137 個
工控威望: 216 點
下載積分: 873 分
在線時間: 9(小時)
注冊時間: 2008-05-06
最后登錄: 2021-06-27
查看fsdyc的 主題 / 回貼
1樓  發表于: 2009-08-12 11:44
Is Easy....
Very Easy
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158680 分
在線時間: 3155(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-15
查看sjm213的 主題 / 回貼
2樓  發表于: 2009-08-12 12:05
一個思路是利用單位時間內獲取的脈沖數換算成轉速。
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園�？�
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
3樓  發表于: 2009-08-12 13:41

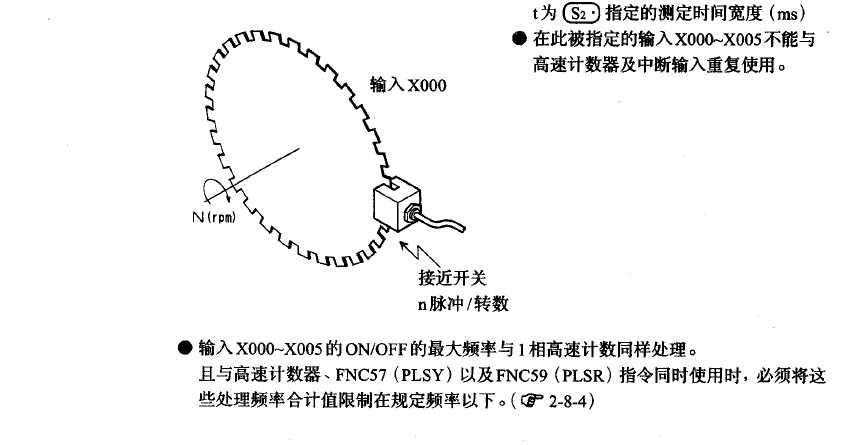

圖片：
圖片：
精度不是很高，你試試看
han233689
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看han233689的 主題 / 回貼
4樓  發表于: 2009-08-12 14:42
通過旋轉編碼器探測的脈沖數（A相B相）給與三菱PLC輸入端X0、X1，單位時間內獲取的脈沖數換算成轉速
[ 此帖被han233689在2009-08-13 07:36重新編輯 ]
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園�？�
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
5樓  發表于: 2009-08-12 15:01
為什么不用Z相呢？
han233689
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看han233689的 主題 / 回貼
6樓  發表于: 2009-08-12 15:25
引用
引用第5樓shuangyu于2009-08-12 15:01發表的  :
為什么不用Z相呢？

Z相是復零信號，可接也可不接。理論上A、B相是一樣的。
你能不能幫忙把那段程序編一下。
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園�？�
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
7樓  發表于: 2009-08-12 15:36
。。。。。。。。。Z相我的理解是，編碼器轉一圈發出1 個Z相脈沖的
han233689
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看han233689的 主題 / 回貼
8樓  發表于: 2009-08-12 16:07
引用
引用第7樓shuangyu于2009-08-12 15:36發表的  :
。。。。。。。。。Z相我的理解是，編碼器轉一圈發出1 個Z相脈沖的

不會吧，Z相是用不到的。旋轉編碼器有說明的。
那你能不能編下這段程序給我看看呢。
han233689
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看han233689的 主題 / 回貼
9樓  發表于: 2009-08-13 07:46

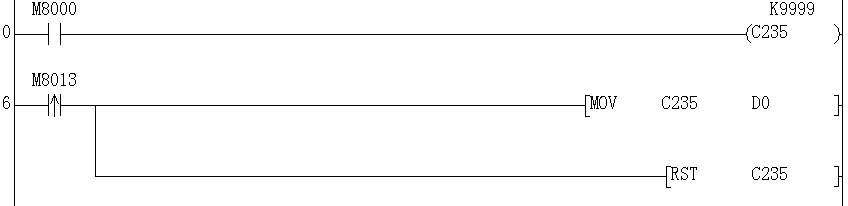

圖片：
引用
引用第4樓han233689于2009-08-12 14:42發表的 :
通過旋轉編碼器探測的脈沖數（A相B相）給與三菱PLC輸入端X0、X1，單位時間內獲取的脈沖數換算成轉速

這個是我編的程序，高手進來指導一下，是否達到這個要求。工作要求精度是否高？

LD  M8000
OUT  C235  K9999
LDP  M8013
MOV  C235  D0
RST  C235
END
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158680 分
在線時間: 3155(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-15
查看sjm213的 主題 / 回貼
10樓  發表于: 2009-08-13 10:34
后期的處理程序呢？
僅這段看來沒有問題啦，起碼能將脈沖值放到D0了。
是否滿足精度需要看您想要達到個什么樣的精度。
如果精度確實不需很高利用SPD命令式很省事的。
