樓主  發表于: 2011-06-20 20:07
近日我們公司流水線上的兩臺變頻器偶爾會發生不受控制的現象，按什么鍵都沒有反應，關閉電源再啟動后正常。
因為這兩臺變頻器和PLC之間是通過CC-LINK總線實現通訊控制，因此，首先懷疑通訊受干擾或者信號衰減較大
所致。用示波器測量該變頻器端的CC-LINK通訊信號，發現確實衰減很大，而且波形雜亂：

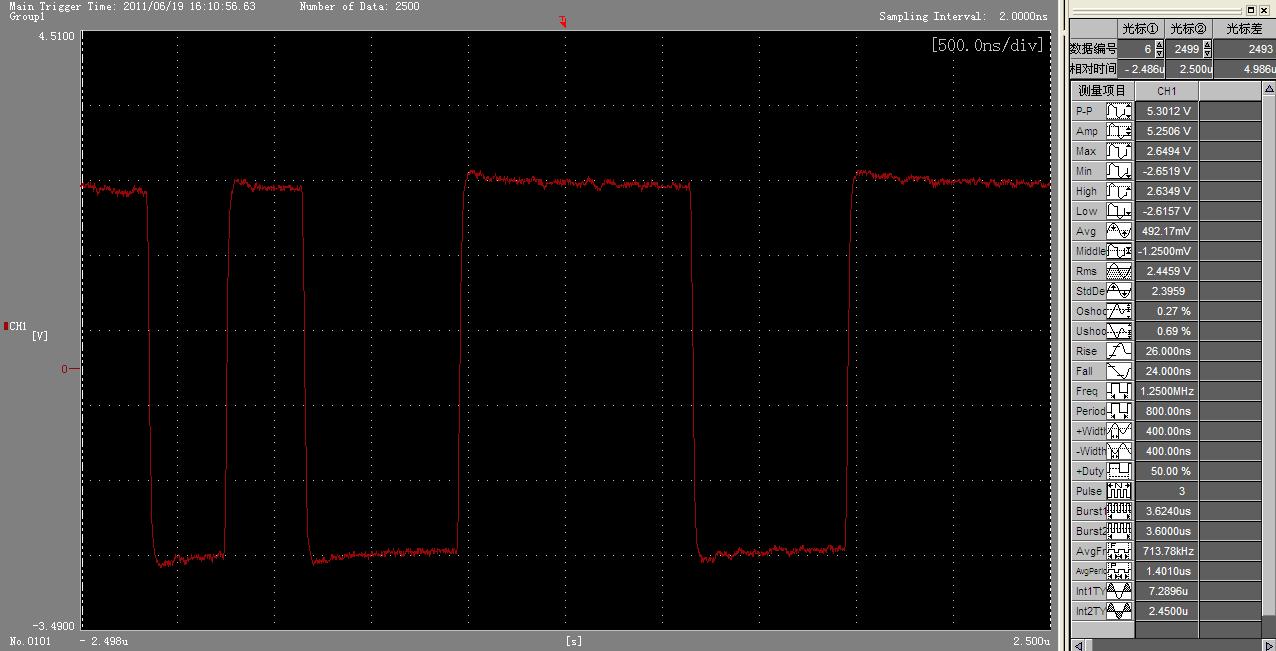

針對這種情況，我們在變頻器的CC-LINK模塊前端加入了 AJ65SBT-RPT 中繼器，效果簡直太理想了，加入
中繼器以后再測量的通訊波形如下：

如果大家現場有類似現象的，可以參考一下，呵呵。
本帖最近評分記錄：
  • 下載積分:+5(凱撒大帝) 感謝分享
    lovefeyer
    級別: 家園�？�
    精華主題: 0
    發帖數量: 436 個
    工控威望: 561 點
    下載積分: 1664 分
    在線時間: 228(小時)
    注冊時間: 2011-03-10
    最后登錄: 2023-02-18
    查看lovefeyer的 主題 / 回貼
    1樓  發表于: 2011-06-20 21:05
    只有人看，沒有人回啊。。。郁悶
    liuhuaxing
    LIUHUAXING
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 965 個
    工控威望: 1172 點
    下載積分: 3446 分
    在線時間: 624(小時)
    注冊時間: 2011-03-26
    最后登錄: 2024-06-26
    查看liuhuaxing的 主題 / 回貼
    2樓  發表于: 2011-06-20 22:20
    你沒說一說兩臺變頻器和PLC之間的距離有多遠呀？從波形看既衰減了也還有干擾啊。
    lovefeyer
    級別: 家園�？�
    精華主題: 0
    發帖數量: 436 個
    工控威望: 561 點
    下載積分: 1664 分
    在線時間: 228(小時)
    注冊時間: 2011-03-10
    最后登錄: 2023-02-18
    查看lovefeyer的 主題 / 回貼
    3樓  發表于: 2011-06-21 09:41
    其實距離不是很遠，大約30M 吧，速率2,.5M
    330209
    級別: 家園常客
    精華主題: 0
    發帖數量: 310 個
    工控威望: 596 點
    下載積分: 1784 分
    在線時間: 365(小時)
    注冊時間: 2009-11-14
    最后登錄: 2024-09-24
    查看330209的 主題 / 回貼
    4樓  發表于: 2011-06-21 10:15
    從波形上看，效果確實不錯
    人的一生最要緊的只有幾步.尤其當你年輕的時候。
    ft0752
    級別: 工控俠客
    精華主題: 0
    發帖數量: 507 個
    工控威望: 2597 點
    下載積分: 4743 分
    在線時間: 130(小時)
    注冊時間: 2009-10-09
    最后登錄: 2024-03-03
    查看ft0752的 主題 / 回貼
    5樓  發表于: 2011-06-23 16:49
    從波形上看，效果確實不錯
    wmg6396441
    級別: 探索解密
    精華主題: 0
    發帖數量: 33 個
    工控威望: 130 點
    下載積分: 582 分
    在線時間: 29(小時)
    注冊時間: 2011-08-16
    最后登錄: 2013-11-11
    查看wmg6396441的 主題 / 回貼
    6樓  發表于: 2011-08-25 11:58
    效果很好，借鑒哈
    zwsgybwhdw
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看zwsgybwhdw的 主題 / 回貼
    7樓  發表于: 2011-08-25 14:09
    很有用，學習了。中繼必須用指定的還是可以隨意選型？
    愛慕
    級別: 略有小成
    精華主題: 0
    發帖數量: 154 個
    工控威望: 294 點
    下載積分: 928 分
    在線時間: 110(小時)
    注冊時間: 2011-08-01
    最后登錄: 2023-01-13
    查看愛慕的 主題 / 回貼
    8樓  發表于: 2011-08-25 14:18
    呵呵，這樣也行？
    學習了！樓主多多發貼��！
    huangliangl
    天道~酬勤
    級別: 略有小成
    精華主題: 0
    發帖數量: 216 個
    工控威望: 387 點
    下載積分: 364 分
    在線時間: 60(小時)
    注冊時間: 2010-11-12
    最后登錄: 2024-12-15
    查看huangliangl的 主題 / 回貼
    9樓  發表于: 2011-09-01 19:56
    學習了，謝謝~
    foxemail
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看foxemail的 主題 / 回貼
    10樓  發表于: 2011-09-01 20:20
    受教了哈
