樓主  發表于: 2011-11-12 10:06
            這是一個電纜廠收線機的程序，plc是cpm1a的，加一個模擬量模塊。程序是現場上載上來的，在0.00上接了個收線線電機負載軸上的編碼器的計數脈沖，模擬量只用了一個輸出，給排線機的變頻器頻率的。程序里有些運算。我看不懂的地方在程序的95步，不知道程序里的CNT0和CNT2是怎么計數的，特此請教。順便問下模擬量輸出的數字范圍是多少？程序在附件里

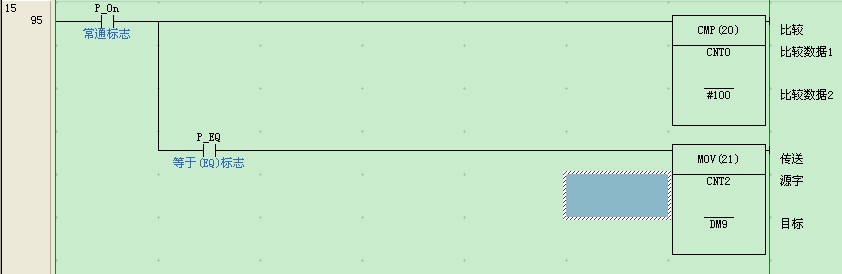

     程序截圖
描述：程序
附件： 電纜收線機程序.rar (4 K) 下載次數:251
網站提示: 請不要用迅雷下載附件，容易出錯
21gb
級別: 工控俠客
精華主題: 0
發帖數量: 186 個
工控威望: 2127 點
下載積分: 6229 分
在線時間: 541(小時)
注冊時間: 2010-07-30
最后登錄: 2024-09-08
查看21gb的 主題 / 回貼
1樓  發表于: 2011-11-12 10:50
程序中不一定每行都有效程序,可能是無意義程序行
xyl35
級別: 略有小成
精華主題: 0
發帖數量: 87 個
工控威望: 229 點
下載積分: 558 分
在線時間: 39(小時)
注冊時間: 2009-08-11
最后登錄: 2023-10-16
查看xyl35的 主題 / 回貼
2樓  發表于: 2011-11-12 11:19
引用：程序中不一定每行都有效程序,可能是無意義程序行
回復： 程序在現場監控的時候CNT0和CNT2里面的數字是在變化的，但就是找不到這兩個計數器的輸出在哪里。我敢肯定這兩個計數器的當前值肯定與程序是有關系的。
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1831 個
工控威望: 4479 點
下載積分: 7557 分
在線時間: 1286(小時)
注冊時間: 2008-07-03
最后登錄: 2024-09-21
查看hlq_0815的 主題 / 回貼
3樓  發表于: 2011-11-12 14:33
當計數器C0的當前值等于100的時候，傳送計數器C2的當前值到寄存器DM9中。
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
諸葛云輕
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看諸葛云輕的 主題 / 回貼
4樓  發表于: 2011-11-15 05:20
老兄：輸入輸出點都沒標注，很難看懂的
xyl35
級別: 略有小成
精華主題: 0
發帖數量: 87 個
工控威望: 229 點
下載積分: 558 分
在線時間: 39(小時)
注冊時間: 2009-08-11
最后登錄: 2023-10-16
查看xyl35的 主題 / 回貼
5樓  發表于: 2011-11-15 09:54
程序沒有標注，但是我想請教的是程序中cnt2是怎么計數的。在程序中找不到cnt2的輸出線圈在哪里
zymzym
級別: 略有小成
精華主題: 0
發帖數量: 355 個
工控威望: 355 點
下載積分: 1275 分
在線時間: 981(小時)
注冊時間: 2009-08-28
最后登錄: 2024-02-20
查看zymzym的 主題 / 回貼
6樓  發表于: 2011-11-15 16:09
程序傳上來。
smallnick
do good
級別: 論壇先鋒
精華主題: 0
發帖數量: 330 個
工控威望: 1582 點
下載積分: 13564 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的 主題 / 回貼
7樓  發表于: 2011-11-15 16:59
暈，程序第99行不就是CNTR2嗎
asmoshd
級別: 家園�？�
精華主題: 0
發帖數量: 516 個
工控威望: 607 點
下載積分: 33716 分
在線時間: 410(小時)
注冊時間: 2008-08-05
最后登錄: 2024-09-21
查看asmoshd的 主題 / 回貼
8樓  發表于: 2011-11-15 21:25
CNT2是0.02S的計時器。大于3000自動復位。
ok2115
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 149 點
下載積分: 2042 分
在線時間: 53(小時)
注冊時間: 2011-11-08
最后登錄: 2014-08-04
查看ok2115的 主題 / 回貼
9樓  發表于: 2011-11-15 21:58
CNTR可逆計數器減計數端用常通怎么可能計數呢？這里應該有錯。
因為加法、減法雙方同時為ON是不進行計數的
（程序在現場監控的時候CNT0和CNT2里面的數字是在變化的，但就是找不到這兩個計數器的輸出在哪里。我敢肯定這兩個計數器的當前值肯定與程序是有關系的。）難道這是另類用法？如果是這樣的話。
你不需要知道它的輸出在哪里，因為這里不是用它的輸出點，而是在跟0000的接通作比較。他要的是0000接通100次CNTR2所接通的次數
[ 此帖被ok2115在2011-11-16 13:19重新編輯 ]
ok2115
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 149 點
下載積分: 2042 分
在線時間: 53(小時)
注冊時間: 2011-11-08
最后登錄: 2014-08-04
查看ok2115的 主題 / 回貼
10樓  發表于: 2011-11-15 22:45
看到最后是成了TIM30、TIM31的定時值，但是DM855傳送給12，而整個程序也沒有見12在哪里，是不是這不是完整的程序？
[ 此帖被ok2115在2011-11-15 23:07重新編輯 ]
xuhaiguo
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xuhaiguo的 主題 / 回貼
11樓  發表于: 2011-11-16 23:20
CNT0在91條，CNT2在99條，CNT2是和0.02秒脈沖做的計時器，CNT0計0.00的數。95條MOV CNT2 DM9將CNT2的數移動到DM9，91-99條的意思時，0.00計數100次，用的時間CNT2，并保持到DM9.
