CP1H的手冊里，關于CPU單元的安裝和配線中要求電源端有斷路器。

根據手冊里的數據，CP1H的功耗小于100VA，選擇交流供電型，電源為220V。則最大電流為 100VA/220V≈0.45A

那么選擇1A的斷路器是否就可以？PLC不屬于感性負載，那么選擇C級的斷路器是否符合要求？

我選擇的是正泰DZ47-60/2P-C1A。

請教各位前輩，以上計算過程是否正確？謝謝！
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1831 個
工控威望: 4479 點
下載積分: 7557 分
在線時間: 1286(小時)
注冊時間: 2008-07-03
最后登錄: 2024-09-22
查看hlq_0815的 主題 / 回貼
1樓  發表于: 2019-01-30 21:09
≥100W
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1757 個
工控威望: 2011 點
下載積分: 2653 分
在線時間: 2173(小時)
注冊時間: 2009-08-21
最后登錄: 2024-09-22
查看eledesigner的 主題 / 回貼
2樓  發表于: 2019-02-19 15:12
開關電源的啟動電流挺大的，1A不一定可以的。
huiyang
huiyang
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 401 點
下載積分: 974 分
在線時間: 113(小時)
注冊時間: 2011-06-16
最后登錄: 2024-09-14
查看huiyang的 主題 / 回貼
3樓  發表于: 2019-02-20 12:34
DZ47-60/2P-C1A?  dz47 有1A的嗎？不光是PLC相關電氣也要了解的。
www121421
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 149 點
下載積分: 688 分
在線時間: 9(小時)
注冊時間: 2013-09-24
最后登錄: 2019-10-20
查看www121421的 主題 / 回貼
4樓  發表于: 2019-02-20 15:07
引用
引用第3樓huiyang于2019-02-20 12:34發表的  :
DZ47-60/2P-C1A?  dz47 有1A的嗎？不光是PLC相關電氣也要了解的。

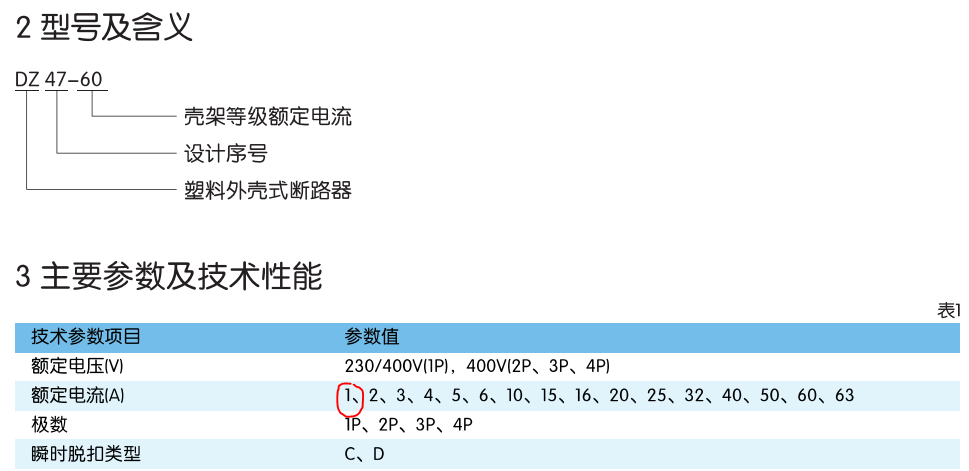

根據DZ47-60的樣本，是有1A的。
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11245 個
工控威望: 18401 點
下載積分: 11742 分
在線時間: 2679(小時)
注冊時間: 2013-01-31
最后登錄: 2024-09-22
查看往事如風的 主題 / 回貼
5樓  發表于: 2019-02-20 16:15
沒有調查不要妄下結論啊
三人行者必有我?guī)?，擇其善者而從之
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3763 個
工控威望: 4217 點
下載積分: 135957 分
在線時間: 6432(小時)
注冊時間: 2016-10-23
最后登錄: 2024-09-22
查看lin10663的 主題 / 回貼
6樓  發表于: 2019-02-20 17:49
裡面電路有設計感質負載
可能1A不行用
努力~學習
QQ:1796367739    VX:IVAN10663
darkangel
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 130 點
下載積分: 671 分
在線時間: 33(小時)
注冊時間: 2016-06-13
最后登錄: 2022-08-08
查看darkangel的 主題 / 回貼
7樓  發表于: 2019-04-22 13:51
我想說我一直用1A的，有人相信嗎？
mentayili
級別: 工控俠客
精華主題: 0
發帖數量: 64 個
工控威望: 2654 點
下載積分: 126693 分
在線時間: 153(小時)
注冊時間: 2012-12-18
最后登錄: 2024-09-22
查看mentayili的 主題 / 回貼
8樓  發表于: 2019-04-22 20:07
首先，單單通斷PLC用1A的是可以的，但是基本上不會這么干，畢竟220伏電，關了plc跟關了220伏線路差不多，plc沒電了，220伏線路也沒有意義了。同時，CP1H的質量還是可以的，我這沒有出現過plc會出現電壓過高導致燒的問題，如果線路問題上級斷路器也該跳了。我這里會用2A把220伏電和plc供電閘合在一起使用
