樓主  發表于: 2012-04-12 20:51

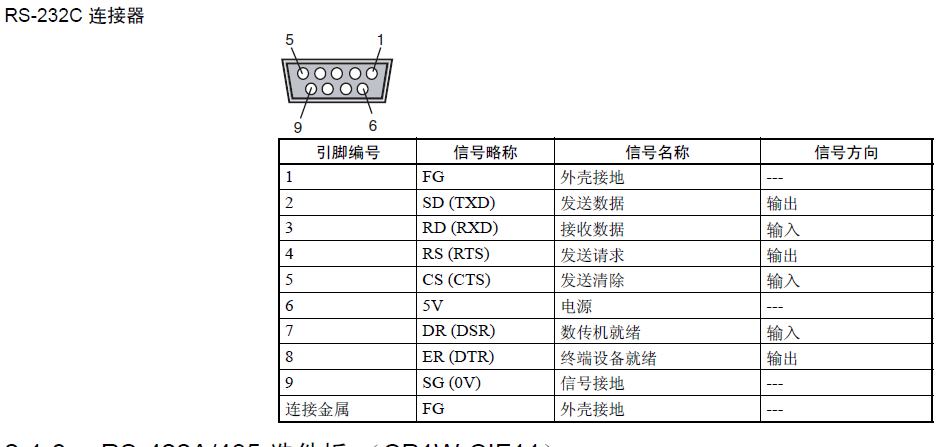

求大大幫忙，白天發現 歐姆龍CP1L型號 還要 CP1W-CIF01擴展板才能與觸摸屏通訊，請問具體怎么接線與觸摸屏連接呢！圖如下
學習，努力
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1847 個
工控威望: 4495 點
下載積分: 7592 分
在線時間: 1349(小時)
注冊時間: 2008-07-03
最后登錄: 2024-12-23
查看hlq_0815的 主題 / 回貼
1樓  發表于: 2012-04-12 20:59
TXD-----RXD
RXD-----TXD
GND----GND
本帖最近評分記錄：
  • 下載積分:+3(xulifei) 熱心助人
    • 人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
    xulifei
    與自動化，工控握手！
    級別: 略有小成
    精華主題: 0
    發帖數量: 86 個
    工控威望: 280 點
    下載積分: 4475 分
    在線時間: 95(小時)
    注冊時間: 2011-12-07
    最后登錄: 2023-12-26
    查看xulifei的 主題 / 回貼
    2樓  發表于: 2012-04-12 21:26
    謝謝，版主！�。∶看味际前嬷骶燃保。�
    學習，努力
    rxp
    級別: 探索解密
    精華主題: 0
    發帖數量: 83 個
    工控威望: 180 點
    下載積分: 5672 分
    在線時間: 196(小時)
    注冊時間: 2010-08-31
    最后登錄: 2024-12-05
    查看rxp的 主題 / 回貼
    3樓  發表于: 2012-07-05 15:26
    看什么觸摸屏
    TXD-----RXD
    RXD-----TXD
    GND----GND
    duanqunbin
    級別: 探索解密
    精華主題: 0
    發帖數量: 52 個
    工控威望: 183 點
    下載積分: 531 分
    在線時間: 20(小時)
    注冊時間: 2011-11-25
    最后登錄: 2018-01-12
    查看duanqunbin的 主題 / 回貼
    4樓  發表于: 2012-08-30 19:28
    好東西
