樓主  發表于: 2018-05-16 20:47
如題，SFC程序里的伺服程序第一行ABS及第二行的地址代表什么，這里的地址是指運動的坐標點還是需要移動的位移量？我不是很明白，尤其是這地址里面遇到的W鏈接寄存器我有的在邏輯plc及運動控制器里的SFC語句里都找不到賦值的語句，我都不知道有些W元件數據到底怎么來的？請大神們幫忙解答下，小生有禮了！謝謝
焦劉吉
緊跟時代發展，努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1459 個
工控威望: 4682 點
下載積分: 14975 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-12-11
查看焦劉吉的 主題 / 回貼
1樓  發表于: 2018-05-16 21:06
能不能分享下也讓學習下
樓主留言：
分享什么啊？SFC程序？
Rules are always made by the strong, and history is always written by the winners.
lihua3487
級別: 正式會員
精華主題: 0
發帖數量: 25 個
工控威望: 83 點
下載積分: 516 分
在線時間: 80(小時)
注冊時間: 2018-03-24
最后登錄: 2024-12-16
查看lihua3487的 主題 / 回貼
2樓  發表于: 2018-05-17 13:38
是運動CPU還是控制模塊？
樓主留言：
運動cpu，我沒有找到有些w元件值的來源，
lishunlong86
lishunlong86
級別: 工控俠客
精華主題: 0
發帖數量: 381 個
工控威望: 3613 點
下載積分: 31406 分
在線時間: 1861(小時)
注冊時間: 2013-03-10
最后登錄: 2025-01-05
查看lishunlong86的 主題 / 回貼
3樓  發表于: 2018-05-19 10:43
ABS是絕對位置控制指令，
第二行表示的是軸號；地址表示的是需要移動的位移量。至于你說的W，其實跟D是一樣的，可以在程序里面找到的
樓主留言：
有些w可以找到，有些找不到賦值的，我這邊是自動化生產線，我在q系列的邏輯cpu中的plc沒有找到賦值，在運動cpu（運動控制器）里sfc程序也只看到引用它做位移量，實在不知道它怎么跟電機配合的，這個值從哪里冒出來的我找不到
所以我想問是不是有些w是跟伺服放大器J4-b里面的緩存區對應？我也不懂啊，不知道怎么給伺服放大器坐標值
wrc0124
級別: 家園�？�

精華主題: 0
發帖數量: 150 個
工控威望: 559 點
下載積分: 3416 分
在線時間: 35(小時)
注冊時間: 2018-05-14
最后登錄: 2024-08-09
查看wrc0124的 主題 / 回貼
4樓  發表于: 2018-05-19 11:54
最近也在看這個定位模塊的，不知道需要什么指令驅動
a452818610
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 130 點
下載積分: 2984 分
在線時間: 22(小時)
注冊時間: 2018-03-16
最后登錄: 2024-09-13
查看a452818610的 主題 / 回貼
5樓  發表于: 2018-05-19 20:14
圖片：

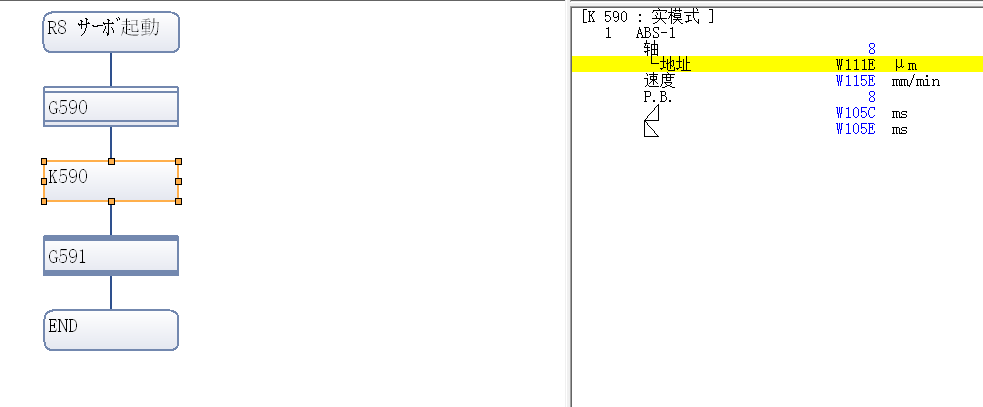

比如，我這個8軸是一個檢測物體尺寸位置的電機，電機帶的機械結構有個傳感器，接近開關類似的傳感器，輸出兩個信號，我圖中W111E的來源實在找不到，大神們，能幫我解釋下這個伺服程序的意思嗎？ 我理解為W111E為需要移動的位移量，w105c是電機加速時間，w105e是電機減速時間，P.B  我就不懂了
lishunlong86
lishunlong86
級別: 工控俠客
精華主題: 0
發帖數量: 381 個
工控威望: 3613 點
下載積分: 31406 分
在線時間: 1861(小時)
注冊時間: 2013-03-10
最后登錄: 2025-01-05
查看lishunlong86的 主題 / 回貼
6樓  發表于: 2018-05-21 09:59
P.B是表示參數塊。另外你要在數據刷新區找到W111E對應的地址，可能在邏輯PLC里面不是W111E。你也可以在線監控看SFC里面W111E的數值是多少�？偸怯修k法找到的！
樓主留言：
參數塊怎么定義的？  還有數據刷新區在哪里？我對MT develop軟件也接觸不多，大神教教我
至于你說的監控?cái)?shù)值是多少，我試過，確切的講，邏輯PLC里面有很多D或者ZR的數值跟它一樣，之間頂多是數量級的關系，單位不同，換算用的
焦劉吉
緊跟時代發展，努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1459 個
工控威望: 4682 點
下載積分: 14975 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-12-11
查看焦劉吉的 主題 / 回貼
7樓  發表于: 2018-05-21 18:44
順序CPU和運動CPU有刷新設置，你找一下看看，還有分享一下運動CPU的程序，學習下
樓主留言：
還不敢分享全部?jī)?nèi)容啊，公司對這些有保密要求。。。單純的運動cpu程序沒有邏輯那邊的關聯，也不好理解吧。。
