樓主  發表于: 2021-08-19 16:55

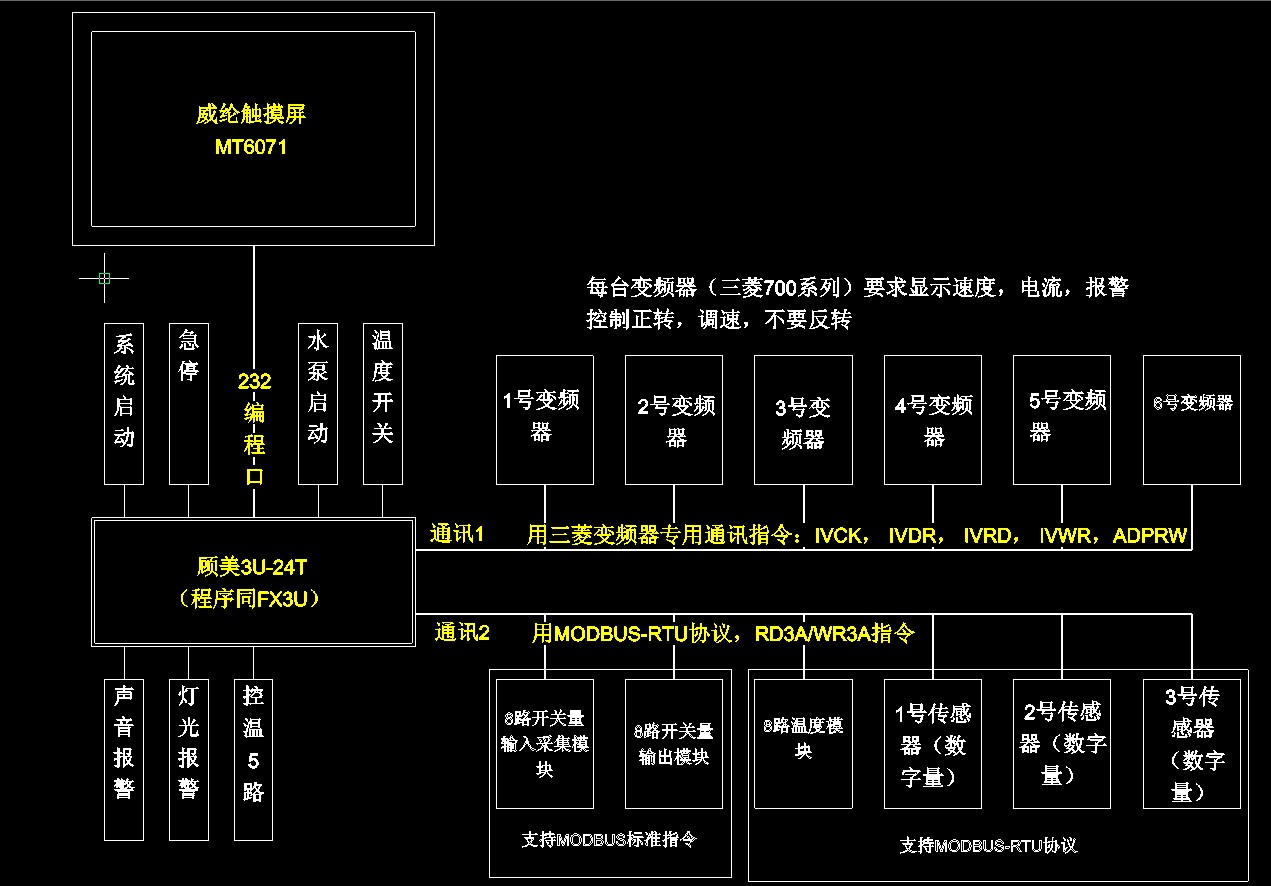

圖片：
這樣的程序怎么做？哪位兄弟幫幫忙�。�！十分感謝！��！

我的PLC有3個串口，一個232鏈接觸摸屏，另外還有2個485


附件愿意接活的也可以。坐標：蘇州園區
[ 此帖被payfsl在2021-09-14 22:15重新編輯 ]
三人行必有我?guī)熝�，擇其善者而從�?，學而不思則罔，思而不學則殆
liquan520
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 159 點
下載積分: 723 分
在線時間: 179(小時)
注冊時間: 2011-11-06
最后登錄: 2024-12-04
查看liquan520的 主題 / 回貼
1樓  發表于: 2021-08-19 17:15
好搞得，也不是一下子搞得完的。
上海浦東新區15800488213
ren1823
級別: 工控俠客
精華主題: 0
發帖數量: 322 個
工控威望: 2737 點
下載積分: 1409 分
在線時間: 439(小時)
注冊時間: 2019-08-01
最后登錄: 2024-12-31
查看ren1823的 主題 / 回貼
2樓  發表于: 2021-08-19 17:26
用觸摸屏就可以把通訊全部搞定
本帖最近評分記錄：
  • 下載積分:+1(l83438797) 威綸剛開始用，又Get到一 ..
    payfsl
    級別: 工控俠客
    精華主題: 2 篇
    發帖數量: 2612 個
    工控威望: 2886 點
    下載積分: 40033 分
    在線時間: 486(小時)
    注冊時間: 2010-08-03
    最后登錄: 2024-12-31
    查看payfsl的 主題 / 回貼
    3樓  發表于: 2021-08-19 17:33
    引用
    引用第2樓ren1823于2021-08-19 17:26發表的  :
    用觸摸屏就可以把通訊全部搞定

    幫幫忙簡單的說一下方法，不勝感激！
    三人行必有我?guī)熝�，擇其善者而從�?，學而不思則罔，思而不學則殆
    renjiawonder
    級別: 家園�？�
    精華主題: 0
    發帖數量: 475 個
    工控威望: 579 點
    下載積分: 4836 分
    在線時間: 174(小時)
    注冊時間: 2009-12-01
    最后登錄: 2023-08-01
    查看renjiawonder的 主題 / 回貼
    4樓  發表于: 2021-08-19 20:21
    好像不難，但蘇州太遠。
    zhangqi_1234
    級別: 略有小成
    精華主題: 0
    發帖數量: 342 個
    工控威望: 493 點
    下載積分: 4015 分
    在線時間: 250(小時)
    注冊時間: 2013-03-22
    最后登錄: 2024-12-29
    查看zhangqi_1234的 主題 / 回貼
    5樓  發表于: 2021-08-19 21:21
    硬件是這樣定了嗎？不能修改？如果能修改，建議用Q系列+MODBUS-RTU模塊QJ71MB91。這樣做，硬件成本上去了，編程工作量減少了。FX3U沒有24T這個型號的，建議改成FX3U-32MT+FX3U-485ADP-MB，用FX3U編寫MODUS-RTU程序，編程工作量較大。
    yerong
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1892 個
    工控威望: 2044 點
    下載積分: 11050 分
    在線時間: 809(小時)
    注冊時間: 2007-08-28
    最后登錄: 2024-12-29
    查看yerong的 主題 / 回貼
    6樓  發表于: 2021-08-20 08:05
    匯川 H2U  兩個獨立設置485通訊口  填個表  無需寫通訊指令
    調程序可以用usb口  屏通訊用  422 圓口      全部本體自帶
    能用三菱就能用匯川
      屏通訊 和FX系列一樣 不用重新搞
    [ 此帖被yerong在2021-08-20 08:15重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+1(ydyzq123) 匯川485確實好用
    ren1823
    級別: 工控俠客
    精華主題: 0
    發帖數量: 322 個
    工控威望: 2737 點
    下載積分: 1409 分
    在線時間: 439(小時)
    注冊時間: 2019-08-01
    最后登錄: 2024-12-31
    查看ren1823的 主題 / 回貼
    7樓  發表于: 2021-08-20 08:40
    引用
    引用第3樓payfsl于2021-08-19 17:33發表的  :

    幫幫忙簡單的說一下方法，不勝感激！

    觸摸屏內添加這幾個modbus站，可以直接控制這幾個站的數據或者用背景數據傳送，通過觸摸屏交互PLC與這幾個站的數據
    apei2014
    工控的世界，我不懂
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1195 個
    工控威望: 1840 點
    下載積分: 78412 分
    在線時間: 518(小時)
    注冊時間: 2016-08-15
    最后登錄: 2024-12-29
    查看apei2014的 主題 / 回貼
    8樓  發表于: 2021-08-20 08:49
    圖都畫得那么清楚了，還要問怎么做嗎？
    FX3U的通訊比較麻煩，直接上個5U的，不用另加通訊模塊，
    另外，這圖是你自己畫的嗎？
    我估計是別人給你畫的，由于某些原因，那個人不干了，然后你上這來了
    東隅已逝，桑榆非晚。
    ningbiao
    級別: 家園�？�
    精華主題: 0
    發帖數量: 97 個
    工控威望: 869 點
    下載積分: 2802 分
    在線時間: 54(小時)
    注冊時間: 2021-04-17
    最后登錄: 2024-12-10
    查看ningbiao的 主題 / 回貼
    9樓  發表于: 2021-08-20 09:05
    用FX5U  32MT/ES不是更簡單便宜？
    引用
    引用第5樓zhangqi_1234于2021-08-19 21:21發表的  :
    硬件是這樣定了嗎？不能修改？如果能修改，建議用Q系列+MODBUS-RTU模塊QJ71MB91。這樣做，硬件成本上去了，編程工作量減少了。FX3U沒有24T這個型號的，建議改成FX3U-32MT+FX3U-485ADP-MB，用FX3U編寫MODUS-RTU程序，編程工作量較大。
    payfsl
    級別: 工控俠客
    精華主題: 2 篇
    發帖數量: 2612 個
    工控威望: 2886 點
    下載積分: 40033 分
    在線時間: 486(小時)
    注冊時間: 2010-08-03
    最后登錄: 2024-12-31
    查看payfsl的 主題 / 回貼
    10樓  發表于: 2021-08-20 09:22
    引用
    引用第8樓apei2014于2021-08-20 08:49發表的  :
    圖都畫得那么清楚了，還要問怎么做嗎？
    FX3U的通訊比較麻煩，直接上個5U的，不用另加通訊模塊，
    另外，這圖是你自己畫的嗎？
    我估計是別人給你畫的，由于某些原因，那個人不干了，然后你上這來了


    圖是我自己畫的，我會CAD
    三人行必有我?guī)熝�，擇其善者而從�?，學而不思則罔，思而不學則殆
    肥肥的瘦子
    一個小小維修猿轉行成了一個小小調試電氣工程師。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 243 個
    工控威望: 2389 點
    下載積分: 2889 分
    在線時間: 39(小時)
    注冊時間: 2020-02-28
    最后登錄: 2024-12-29
    查看肥肥的瘦子的 主題 / 回貼
    11樓  發表于: 2021-08-20 09:25
    嗯，大概就是這個意思么？坐標：昆山。
