樓主  發表于: 2023-07-03 15:56
臺達B3伺服分辨率是16777216，馬達是直聯的，絲桿導程是5MM的，想讓PLC發100脈沖走1MM，也就是發500脈沖走一圈，電子齒輪P-44和P-45怎么設定？
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4191 個
工控威望: 7559 點
下載積分: 14703 分
在線時間: 2839(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-09
查看夢雨天涯的 主題 / 回貼
1樓  發表于: 2023-07-03 16:02
16777216分子，分母500，不行的話，就交換一下
本帖最近評分記錄：
  • 下載積分:+1(hua966) 熱心助人！
    • 微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    卓發智能
    相互學習，共同進步。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2432 個
    工控威望: 3020 點
    下載積分: 10246 分
    在線時間: 646(小時)
    注冊時間: 2008-08-03
    最后登錄: 2024-11-09
    查看卓發智能的 主題 / 回貼
    2樓  發表于: 2023-07-03 16:10
    有這么一項，電機每圈脈沖數  直接設置：500
    但是我不知道臺達伺服有沒有這一項參數。
    本帖最近評分記錄：
  • 下載積分:+1(hua966) 熱心助人！
    • 相信自我！
    dedong_521
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 130 個
    工控威望: 366 點
    下載積分: 813 分
    在線時間: 84(小時)
    注冊時間: 2007-07-02
    最后登錄: 2024-11-07
    查看dedong_521的 主題 / 回貼
    3樓  發表于: 2023-07-03 16:18
    16777216/500 約分一下
    本帖最近評分記錄：
  • 下載積分:+1(hua966) 熱心助人！
    ranghonghuan
    級別: 正式會員
    精華主題: 0
    發帖數量: 33 個
    工控威望: 97 點
    下載積分: 590 分
    在線時間: 112(小時)
    注冊時間: 2021-04-02
    最后登錄: 2024-11-09
    查看ranghonghuan的 主題 / 回貼
    4樓  發表于: 2023-07-03 18:26
    P1-44****16777216****P1-45****500,不約分也可以的，主要是注意P1-45，初始值是100000，要切到下一頁把1改為0，否則一直找不到問題點。
    本帖最近評分記錄：
  • 下載積分:+5(renjiawonder) 熱心助人！
  • 下載積分:+1(marksman_01)
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 981 個
    工控威望: 8883 點
    下載積分: 8824 分
    在線時間: 923(小時)
    注冊時間: 2014-05-23
    最后登錄: 2024-11-10
    查看anlyl2014的 主題 / 回貼
    5樓  發表于: 2023-07-03 19:27

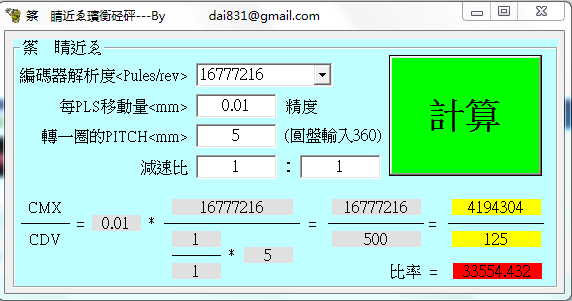

    家園有個高手發過電子齒輪計算軟件，輸入相關參數即可
    本帖最近評分記錄：
  • 下載積分:+1(hua966) 熱心助人！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    hua966
    級別: 家園�？�
    精華主題: 0
    發帖數量: 309 個
    工控威望: 594 點
    下載積分: 1354 分
    在線時間: 181(小時)
    注冊時間: 2010-08-19
    最后登錄: 2024-10-23
    查看hua966的 主題 / 回貼
    6樓  發表于: 2023-07-04 08:37
    分母是500，或者5000，點動速度超級慢，不知道問題出在哪里？
    引用
    引用第1樓夢雨天涯于2023-07-03 16:02發表的  :
    16777216分子，分母500，不行的話，就交換一下
    marksman_01
    一起進步
    級別: 家園�？�
    精華主題: 0
    發帖數量: 474 個
    工控威望: 516 點
    下載積分: 3271 分
    在線時間: 131(小時)
    注冊時間: 2019-06-01
    最后登錄: 2024-11-09
    查看marksman_01的 主題 / 回貼
    7樓  發表于: 2023-07-05 08:05
    電子齒輪分子一般不要修改，就是電機的編碼器精度值，分母一般是設定的用戶單位，可以不用約分，分母越大位置精度越高，
    設定電子齒輪應該是不影響JOG速度的，JOG速度調試會要求設定電機的轉速（圈每秒）
    本帖最近評分記錄：
  • 下載積分:+1(hua966) 熱心助人！
    xlw415
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 152 個
    工控威望: 1544 點
    下載積分: 12841 分
    在線時間: 146(小時)
    注冊時間: 2021-08-19
    最后登錄: 2024-11-09
    查看xlw415的 主題 / 回貼
    8樓  發表于: 2023-07-05 08:53
    能用的設置:
      P1.044 =16777216  電子齒輪分子N1
      P1.045 =     352  電子齒輪分母M(參考4樓的注意事項)
    效果:  輸入脈沖數352則伺服電機軸轉1圈

    JOG寸動:
      (需SON使能P2.010=01常閉或101常開并導通DI1):
      進入P4.005,SET后修改寸動速度
      SET后顯示"JOG",上鍵正轉,下鍵反轉
      MODE退出
    hua966
    級別: 家園�？�
    精華主題: 0
    發帖數量: 309 個
    工控威望: 594 點
    下載積分: 1354 分
    在線時間: 181(小時)
    注冊時間: 2010-08-19
    最后登錄: 2024-10-23
    查看hua966的 主題 / 回貼
    9樓  發表于: 2023-07-06 11:44
    P1-45為什么是352？怎么來的？
    引用
    引用第8樓xlw415于2023-07-05 08:53發表的  :
    能用的設置:
      P1.044 =16777216  電子齒輪分子N1
      P1.045 =     352  電子齒輪分母M(參考4樓的注意事項)
    效果:  輸入脈沖數352則伺服電機軸轉1圈

    .......
    仙居人家
    我來了。
    級別: 網絡英雄
    精華主題: 2 篇
    發帖數量: 737 個
    工控威望: 5418 點
    下載積分: 24604 分
    在線時間: 1365(小時)
    注冊時間: 2016-06-08
    最后登錄: 2024-11-08
    查看仙居人家的 主題 / 回貼
    10樓  發表于: 2023-07-06 13:18
    臺達的好用嗎？
    永無止境 !@#$%^&*
    天下風云出我輩，一入江湖歲月催。
    皇圖霸業談笑中，不勝人間一場醉。
    提劍跨騎揮鬼雨，白骨如山鳥驚飛。
    塵事如潮人如水，只嘆江湖幾人回。
    renjiawonder
    級別: 家園�？�
    精華主題: 0
    發帖數量: 476 個
    工控威望: 579 點
    下載積分: 4836 分
    在線時間: 174(小時)
    注冊時間: 2009-12-01
    最后登錄: 2023-08-01
    查看renjiawonder的 主題 / 回貼
    11樓  發表于: 2023-07-10 10:03
    我自己的算法
    分子16777216，
    分母500
    知其然，更要知其所以然。
