最近一個設備上需要6個氣閥控制機器人工裝，每一套工工裝對應氣缸數量和動作時序不一樣，需要根據現場使用工裝的不同，設定氣缸動作順序，請高手指導一下
菜鳥學工控_1
級別: 工控俠客
精華主題: 0
發帖數量: 388 個
工控威望: 2301 點
下載積分: 2620 分
在線時間: 157(小時)
注冊時間: 2017-08-29
最后登錄: 2024-11-09
查看菜鳥學工控_1的 主題 / 回貼
1樓  發表于: 2024-02-16 11:01
氣閥還是電磁閥?手動氣閥沒法做；電磁閥可以，把6個氣缸定義1-6的編號，上位機或HMI上指定當前氣缸動作編號，PLC使用變址或指針指令調用當前氣缸編號，電磁閥執行動作，就是這么個思路
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2845 個
工控威望: 3617 點
下載積分: 3517 分
在線時間: 3799(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-12
查看tingfenghu的 主題 / 回貼
2樓  發表于: 2024-02-16 19:05

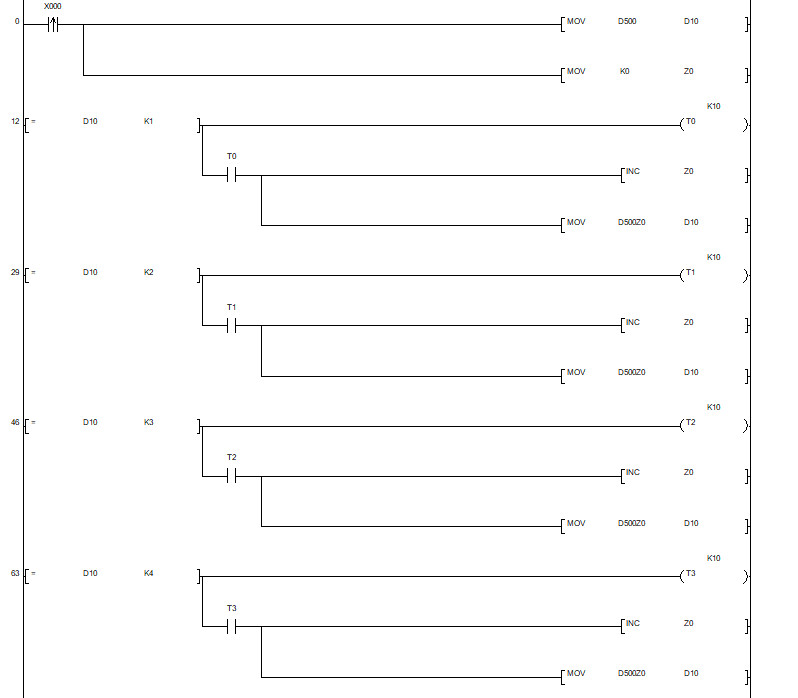

簡單示例
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4194 個
工控威望: 7562 點
下載積分: 14719 分
在線時間: 2844(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-12
查看夢雨天涯的 主題 / 回貼
3樓  發表于: 2024-02-18 09:56
威綸通多臺任意順序啟動停止_嗶哩嗶哩_bilibili
https://www.bilibili.com/video/BV1WK4116768/?vd_source=bd98370170cd04f9ea404d49b3e1ce5b
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4194 個
工控威望: 7562 點
下載積分: 14719 分
在線時間: 2844(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-12
查看夢雨天涯的 主題 / 回貼
4樓  發表于: 2024-02-18 09:57
三菱任意序號啟動_嗶哩嗶哩_bilibili
https://www.bilibili.com/video/BV1Qd4y1K77T/?vd_source=bd98370170cd04f9ea404d49b3e1ce5b
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
lrw123456
級別: 探索解密
精華主題: 0
發帖數量: 105 個
工控威望: 174 點
下載積分: 579 分
在線時間: 149(小時)
注冊時間: 2019-09-20
最后登錄: 2024-11-07
查看lrw123456的 主題 / 回貼
5樓  發表于: 2024-02-18 15:53
圖片：
之前有項目這樣干過，在觸摸屏上用配方添加保存指令，PLC再編譯字符串
雪山飛狐
級別: 網絡英雄
精華主題: 0
發帖數量: 11983 個
工控威望: 14391 點
下載積分: 35993 分
在線時間: 919(小時)
注冊時間: 2019-06-05
最后登錄: 2024-11-12
查看雪山飛狐的 主題 / 回貼
6樓  發表于: 2024-02-19 13:49
可以搞的。
小陸學電控
級別: 正式會員
精華主題: 0
發帖數量: 14 個
工控威望: 82 點
下載積分: 751 分
在線時間: 29(小時)
注冊時間: 2023-10-09
最后登錄: 2024-08-02
查看小陸學電控的 主題 / 回貼
7樓  發表于: 2024-02-22 11:23
感覺簡單一點都可以寫6個子程序然后根據HMI輸入調用
金蛇郎君czz
車到山前必有路 czz674613079@163.com
級別: 網絡英雄
精華主題: 0
發帖數量: 1937 個
工控威望: 7484 點
下載積分: 244 分
在線時間: 436(小時)
注冊時間: 2019-05-22
最后登錄: 2024-11-07
查看金蛇郎君czz的 主題 / 回貼
8樓  發表于: 2024-02-22 11:30
用配方功能就可以實現
czz674613079@163.com
marksman_01
一起進步
級別: 家園�？�
精華主題: 0
發帖數量: 475 個
工控威望: 517 點
下載積分: 3273 分
在線時間: 132(小時)
注冊時間: 2019-06-01
最后登錄: 2024-11-12
查看marksman_01的 主題 / 回貼
9樓  發表于: 2024-02-26 17:07
給6個電磁閥輸出點 分配 索引地址，然后由HMI設定各個索引序號，動作流程總歸以1-6的順序做，當執行流程1，給對應的索引發送置位命令，則導通對應的輸出點
超那個超啊超
QQ&VX:449285600
級別: 探索解密
精華主題: 0
發帖數量: 123 個
工控威望: 177 點
下載積分: 843 分
在線時間: 88(小時)
注冊時間: 2020-03-10
最后登錄: 2024-09-26
查看超那個超啊超的 主題 / 回貼
10樓  發表于: 2024-02-27 10:48
這個看起來比較優雅
引用
引用第5樓lrw123456于2024-02-18 15:53發表的  :
之前有項目這樣干過，在觸摸屏上用配方添加保存指令，PLC再編譯字符串
