12樓  發表于: 2011-04-03 13:00
論壇里就有電路圖，有幾種方法，你搜一下。
孟祥興
級別: 論壇先鋒
精華主題: 0
發帖數量: 50 個
工控威望: 1004 點
下載積分: 2926 分
在線時間: 142(小時)
注冊時間: 2010-09-27
最后登錄: 2023-01-07
查看孟祥興的 主題 / 回貼
13樓  發表于: 2011-04-03 13:58
單按鈕啟停
胡驕陽
級別: 工控俠客
精華主題: 0
發帖數量: 260 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 188(小時)
注冊時間: 2009-12-16
最后登錄: 2024-04-06
查看胡驕陽的 主題 / 回貼
14樓  發表于: 2011-04-03 17:24
可以的，如果不穩定可以加點小小的電子元器件可以解決的。
樓主留言：
哥，不用PLC的，只用硬件的那種繼電器。
還是得感謝你
yuliang928
先做人后做事
級別: 論壇先鋒
精華主題: 0
發帖數量: 207 個
工控威望: 1325 點
下載積分: 2935 分
在線時間: 64(小時)
注冊時間: 2010-09-25
最后登錄: 2024-08-02
查看yuliang928的 主題 / 回貼
15樓  發表于: 2011-04-04 00:13
對，就要這樣，第一下自鎖，第二下復位
反復這樣
yuliang928
先做人后做事
級別: 論壇先鋒
精華主題: 0
發帖數量: 207 個
工控威望: 1325 點
下載積分: 2935 分
在線時間: 64(小時)
注冊時間: 2010-09-25
最后登錄: 2024-08-02
查看yuliang928的 主題 / 回貼
16樓  發表于: 2011-04-04 00:24
對大家的人心幫助表示感謝。大家都認同可以實現。
可以詳細化不 ？  哦，
先強調下，開關是自復位的啟動開關，不是指撥
guihua
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看guihua的 主題 / 回貼
17樓  發表于: 2011-04-04 06:43
單按鈕切換
刻骨銘心
若愛，請深愛
級別: 家園�？�
精華主題: 0
發帖數量: 264 個
工控威望: 755 點
下載積分: 811 分
在線時間: 101(小時)
注冊時間: 2011-02-19
最后登錄: 2020-08-04
查看刻骨銘心的 主題 / 回貼
18樓  發表于: 2011-04-04 07:26
繼電器兩個就可以實現，在plc利用交替指令就可以實現
曾少你的，你都已在別處得到。。。
lmxbyd
lmxbyd
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 150 點
下載積分: 3219 分
在線時間: 27(小時)
注冊時間: 2010-08-26
最后登錄: 2019-11-20
查看lmxbyd的 主題 / 回貼
19樓  發表于: 2011-04-04 09:22

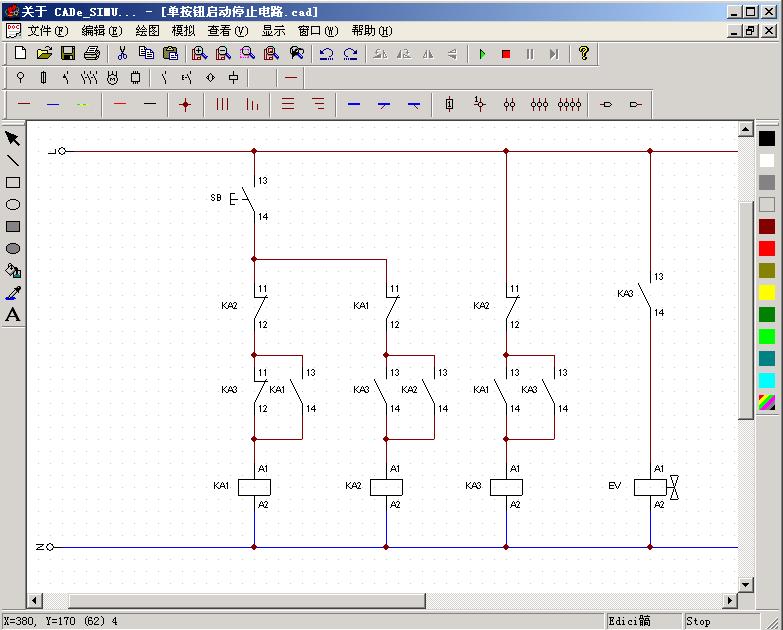

圖片：
單按鈕啟動停止電路
樓主留言：
謝謝你提供這詳細的資料。你的SB開關是自鎖的吧？
lmxbyd
lmxbyd
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 150 點
下載積分: 3219 分
在線時間: 27(小時)
注冊時間: 2010-08-26
最后登錄: 2019-11-20
查看lmxbyd的 主題 / 回貼
20樓  發表于: 2011-04-04 09:25
簡單的電路可用我上傳的實用小巧的電氣圖繪制軟件，還可模擬仿真。
fff936100286
努力學習
級別: 略有小成
精華主題: 0
發帖數量: 148 個
工控威望: 280 點
下載積分: 1632 分
在線時間: 67(小時)
注冊時間: 2011-03-05
最后登錄: 2017-01-31
查看fff936100286的 主題 / 回貼
21樓  發表于: 2011-04-04 10:11
可以，必需用三個繼電器，才可實現。這樣做不經濟。用一個自鎖按鈕和一個繼電器簡單經濟。
樓主留言：
謝謝你的幫助。
可以詳細些不？
wei0212007
級別: 論壇先鋒
精華主題: 0
發帖數量: 1112 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1158(小時)
注冊時間: 2007-04-19
最后登錄: 2024-09-19
查看wei0212007的 主題 / 回貼
22樓  發表于: 2011-04-04 12:34
路過。幫頂。
煙來如此
哥沒人戀哥自戀
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 494 點
下載積分: 466 分
在線時間: 30(小時)
注冊時間: 2010-11-30
最后登錄: 2013-01-15
查看煙來如此的 主題 / 回貼
23樓  發表于: 2011-04-04 17:44
學習
