slik
級別: 論壇先鋒
精華主題: 0
發帖數量: 908 個
工控威望: 1175 點
下載積分: 5868 分
在線時間: 539(小時)
注冊時間: 2008-06-01
最后登錄: 2024-12-23
查看slik的 主題 / 回貼
24樓  發表于: 2011-04-04 19:01
這就是單按鈕器聽的電路啊
冰糖
紫外工控論壇 BBS.ZIWAI.NET
級別: 家園�？�
精華主題: 0
發帖數量: 345 個
工控威望: 509 點
下載積分: 3931 分
在線時間: 258(小時)
注冊時間: 2008-04-22
最后登錄: 2024-12-02
查看冰糖的 主題 / 回貼
25樓  發表于: 2011-04-04 23:29

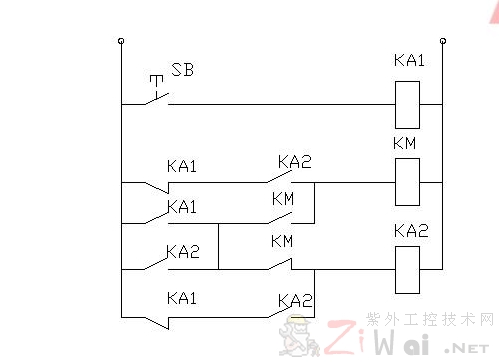

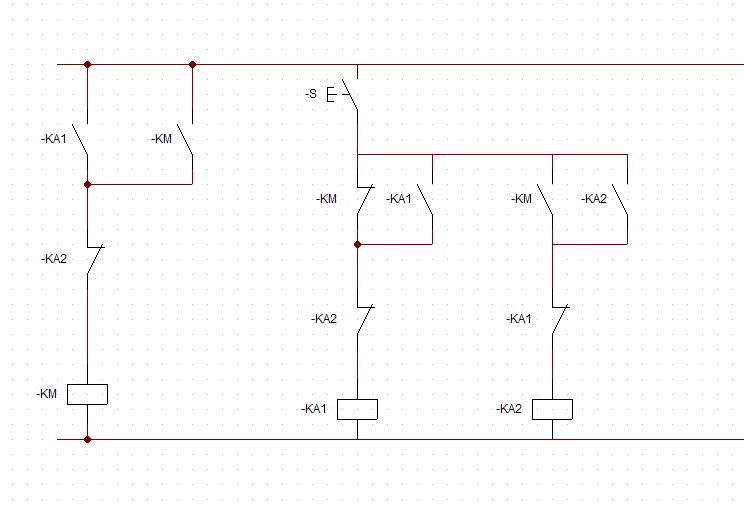

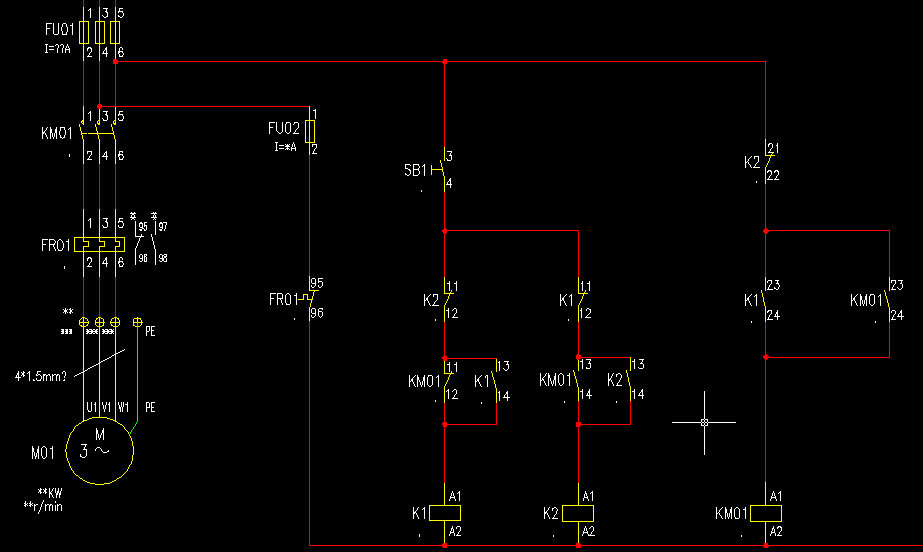

圖片：
圖片：
圖片：
網上現成的很多
本帖最近評分記錄：
  • 下載積分:+1(yuliang928) 優秀文章
    • 我做的工控學習網站BBS.ZIWAI.NET (紫外工控論壇)，提供各類工控資料和技術交流,同時歡迎加入工控交流群 85695322
    chenpingyg
    機械是柱石,電氣是靈魂.
    級別: VIP會員
    精華主題: 0
    發帖數量: 1105 個
    工控威望: 6705 點
    下載積分: 100 分
    在線時間: 603(小時)
    注冊時間: 2007-01-25
    最后登錄: 2017-04-03
    查看chenpingyg的 主題 / 回貼
    26樓  發表于: 2011-04-04 23:43
    我對樓主的智商持懷疑態度，www.baidu.com上一搜就能搜到很多。
    自己的事情自己做.
    shi2999
    不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    27樓  發表于: 2011-04-04 23:49
    路過路過
    二球一哥
    沒有個性不簽名
    級別: 略有小成
    精華主題: 0
    發帖數量: 280 個
    工控威望: 388 點
    下載積分: 8433 分
    在線時間: 244(小時)
    注冊時間: 2009-09-24
    最后登錄: 2024-11-26
    查看二球一哥的 主題 / 回貼
    28樓  發表于: 2011-04-05 08:44

    這個你看行不行
    樓主留言：
    謝謝你的熱心幫助。假若是用自鎖開關，的確可以實現。用自復位的呢 ？
    source08
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 542 個
    工控威望: 6774 點
    下載積分: 7974 分
    在線時間: 211(小時)
    注冊時間: 2011-03-01
    最后登錄: 2024-12-23
    查看source08的 主題 / 回貼
    29樓  發表于: 2011-04-05 10:49
    很簡單啊，很容易實現
    王誠侃
    五軸伺服機械手（松下FPΣ  1萬多步）
    級別: 略有小成
    精華主題: 0
    發帖數量: 158 個
    工控威望: 293 點
    下載積分: 5630 分
    在線時間: 130(小時)
    注冊時間: 2010-08-02
    最后登錄: 2021-12-24
    查看王誠侃的 主題 / 回貼
    30樓  發表于: 2011-04-05 16:01
    單鍵啟動停止（繼電器控制圖）.rar (25 K) 下载次数:10
    樓主留言：
    謝謝的熱心幫助。
    的確可行。
    高手
    王誠侃
    五軸伺服機械手（松下FPΣ  1萬多步）
    級別: 略有小成
    精華主題: 0
    發帖數量: 158 個
    工控威望: 293 點
    下載積分: 5630 分
    在線時間: 130(小時)
    注冊時間: 2010-08-02
    最后登錄: 2021-12-24
    查看王誠侃的 主題 / 回貼
    31樓  發表于: 2011-04-05 16:05
    單鍵啟動停止（繼電器控制圖）.rar (25 K) 下载次数:2
    樓主留言：
    的確可行，捆饒多天的問題給解決了。感謝萬分
    yuliang928
    先做人后做事
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 205 個
    工控威望: 1325 點
    下載積分: 2935 分
    在線時間: 65(小時)
    注冊時間: 2010-09-25
    最后登錄: 2024-09-27
    查看yuliang928的 主題 / 回貼
    32樓  發表于: 2011-04-06 12:38
    謝謝30樓大蝦的幫助。的確可行，捆饒多天的問題給解決了。感謝萬分！
    lmxbyd
    lmxbyd
    級別: 探索解密
    精華主題: 0
    發帖數量: 51 個
    工控威望: 150 點
    下載積分: 3219 分
    在線時間: 27(小時)
    注冊時間: 2010-08-26
    最后登錄: 2019-11-20
    查看lmxbyd的 主題 / 回貼
    33樓  發表于: 2011-04-06 13:45
    SB開關不是自鎖的，這個圖很簡單的，網上也很多，你用我上傳的那個實用小巧的電氣圖繪制軟件，還可模擬仿真。
    fff936100286
    努力學習
    級別: 略有小成
    精華主題: 0
    發帖數量: 148 個
    工控威望: 280 點
    下載積分: 1632 分
    在線時間: 67(小時)
    注冊時間: 2011-03-05
    最后登錄: 2017-01-31
    查看fff936100286的 主題 / 回貼
    34樓  發表于: 2011-04-06 15:43
    不用自鎖，就用三個繼電器。但不經濟。
    yamqq
    雅馬哈，愛普生，電裝機器人。
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1717 個
    工控威望: 5539 點
    下載積分: 24608 分
    在線時間: 300(小時)
    注冊時間: 2008-05-05
    最后登錄: 2024-12-16
    查看yamqq的 主題 / 回貼
    35樓  發表于: 2011-04-06 15:56
    不要瑞研究這樣的事情了！在工程上沒有多大的實際意義
    這個人很懶，什么也沒有留下！
