樓主  發表于: 2011-04-10 21:08
第一個  D 不是 數據寄存器嗎？

下面這個  D6.3上升沿什么意思？  難道是數據寄存器D6中有bit15~bit0   難道就是指這位bit3?

D6.3啥意思？

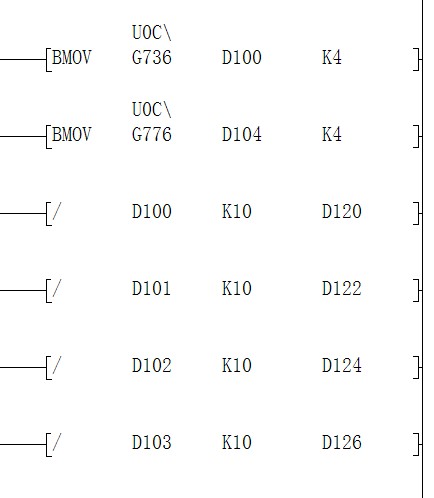

第二個    BMOV U0C\G736 D100 K4     這是 智能模塊讀出指令嗎？

怎么這個G的范圍不是0~255嗎？  怎么這么大�。�

下面還有個居然到U0C\G1664.4


主站I/O到 最后是Y00B0   遠程起始I/O是00C0 輸入輸出刷新軟原件 X400/Y400

這個CC-LINK系統中1~4好站是一個AJ65BT-64RD3    5~10是I/O模塊 11~14又是AJ65BT-64RD3

后面一直到24號全是I/O站 25號站最后一個站是Q系列PLC







揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 963 分
在線時間: 9473(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-21
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-04-10 21:27
D6.3代表D6的第4位。Q系列可以對數據區進行位尋址。

如果你使用過FX3U的話，不會發出此感嘆。
樓主留言：
3U也可以這么尋址的嗎？
本帖最近評分記錄：
  • 下載積分:+5(月澤) 熱心助人
    283276325
    繩鋸木斷，水滴石穿!
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 201 個
    工控威望: 1033 點
    下載積分: 5673 分
    在線時間: 348(小時)
    注冊時間: 2008-09-17
    最后登錄: 2024-09-09
    查看283276325的 主題 / 回貼
    2樓  發表于: 2011-04-10 21:30
    第一個問題D6.4為D6的第4位
    第二個問題，   BMOV U0C\G736 D100 K4     這是 智能模塊讀出指令的
    G的范圍不止0~255，指令的意思是讀出通道號OC，buffer 736開始的4筆數據放到D100開始的數據寄存器中
    樓主留言：
    對于這個U0C/G736還是不懂，在手冊找不到BAF#736所代表的意思
    本帖最近評分記錄：
  • 下載積分:+5(月澤) 熱心助人
    huangyue
    級別: 工控俠客
    精華主題: 0
    發帖數量: 339 個
    工控威望: 2884 點
    下載積分: 11603 分
    在線時間: 357(小時)
    注冊時間: 2010-12-21
    最后登錄: 2024-09-21
    查看huangyue的 主題 / 回貼
    3樓  發表于: 2011-04-10 22:51
    樓上說的非常好
    zhangzsy1
    級別: 探索解密
    精華主題: 0
    發帖數量: 66 個
    工控威望: 133 點
    下載積分: 728 分
    在線時間: 25(小時)
    注冊時間: 2010-06-21
    最后登錄: 2017-04-17
    查看zhangzsy1的 主題 / 回貼
    4樓  發表于: 2011-04-15 00:20
    樓上的理解完全正確
    xiafei
    希望我們在這里可以好好的學習。哈哈。才開始進入，
    級別: 略有小成
    精華主題: 0
    發帖數量: 134 個
    工控威望: 234 點
    下載積分: 2211 分
    在線時間: 43(小時)
    注冊時間: 2010-09-12
    最后登錄: 2024-03-11
    查看xiafei的 主題 / 回貼
    5樓  發表于: 2011-04-26 20:17

    417369797
    人活著不能被思想不純的人影響到做回自己最重要。
    級別: 略有小成
    精華主題: 0
    發帖數量: 162 個
    工控威望: 304 點
    下載積分: 592 分
    在線時間: 236(小時)
    注冊時間: 2010-09-08
    最后登錄: 2023-11-02
    查看417369797的 主題 / 回貼
    6樓  發表于: 2011-04-26 22:20
    建議看看三菱q系列的手冊
