樓主  發表于: 2011-04-11 19:38
請各路高手指點
謝謝 謝謝
zhangzsy1
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 133 點
下載積分: 728 分
在線時間: 25(小時)
注冊時間: 2010-06-21
最后登錄: 2017-04-17
查看zhangzsy1的 主題 / 回貼
1樓  發表于: 2011-04-15 00:14

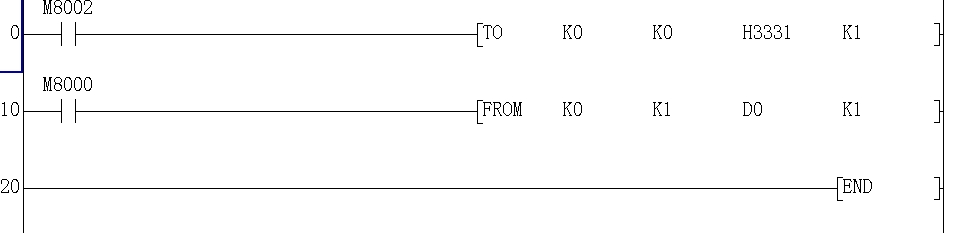

圖片：
使用4AD  V+，I+短接接壓力傳感器OUTPUT+,VI接OUtpuT-，
leowangfeng
級別: 略有小成
精華主題: 0
發帖數量: 137 個
工控威望: 314 點
下載積分: 3406 分
在線時間: 327(小時)
注冊時間: 2011-03-09
最后登錄: 2015-12-24
查看leowangfeng的 主題 / 回貼
2樓  發表于: 2011-04-15 08:53
請問二樓程序中的H3331是那來的，謝謝回答！
yyy313
大樹
級別: 略有小成
精華主題: 0
發帖數量: 181 個
工控威望: 277 點
下載積分: 2718 分
在線時間: 120(小時)
注冊時間: 2009-10-19
最后登錄: 2013-03-12
查看yyy313的 主題 / 回貼
3樓  發表于: 2011-04-15 09:44
請看我剛在“程序樣例”版塊上發的人造板熱壓系統PLC梯形圖。
yyy313
大樹
級別: 略有小成
精華主題: 0
發帖數量: 181 個
工控威望: 277 點
下載積分: 2718 分
在線時間: 120(小時)
注冊時間: 2009-10-19
最后登錄: 2013-03-12
查看yyy313的 主題 / 回貼
4樓  發表于: 2011-04-15 10:21
2樓  發表于: 58分鐘前 只看該作者 | 小 中 大

請問二樓程序中的H3331是那來的，謝謝回答！
————————————————————————————————————————————


“H3331”表示通道設置，4通道（即4個輸入）。0表示-10到10V, 1表示4到20mA ，2表示-20到20mA， 3表示通道關閉。  通道數字位置與實際位置是反的。 本例中，第一輸入設置為4到20mA，2.3.4輸入位置關閉。
