樓主  發表于: 2011-09-19 10:51
QJ71E71-100與Q02cpu的通訊連接。不知道該怎么設置。求教啊
人的一生最要緊的只有幾步.尤其當你年輕的時候。
330209
級別: 家園常客
精華主題: 0
發帖數量: 310 個
工控威望: 596 點
下載積分: 1784 分
在線時間: 365(小時)
注冊時間: 2009-11-14
最后登錄: 2024-09-24
查看330209的 主題 / 回貼
1樓  發表于: 2011-09-19 12:01
人的一生最要緊的只有幾步.尤其當你年輕的時候。
able
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 274 點
下載積分: 1695 分
在線時間: 86(小時)
注冊時間: 2006-08-14
最后登錄: 2024-04-19
查看able的 主題 / 回貼
2樓  發表于: 2011-09-19 17:46
你的問題什么意思。是q02cpu+qj72e71的系統里的E71不會設置，還是腰做E71同另外一個Q02cpu通訊嗎
330209
級別: 家園�？�
精華主題: 0
發帖數量: 310 個
工控威望: 596 點
下載積分: 1784 分
在線時間: 365(小時)
注冊時間: 2009-11-14
最后登錄: 2024-09-24
查看330209的 主題 / 回貼
3樓  發表于: 2011-09-20 08:58
就是上位機電腦使用的GX8.86不能跟QJ71E71-100進行通訊。不知道具體某些參數該怎么設置。麻煩指導下：我的QQ：694833586
人的一生最要緊的只有幾步.尤其當你年輕的時候。
554999342
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 110 點
下載積分: 1024 分
在線時間: 22(小時)
注冊時間: 2010-11-24
最后登錄: 2023-02-06
查看554999342的 主題 / 回貼
4樓  發表于: 2011-09-20 09:24
PC side和 PLC side分別設置為Ethernet board 和Ethernet module，里面的網絡號 站號 IP地址設置一下就OK了。
330209
級別: 家園�？�
精華主題: 0
發帖數量: 310 個
工控威望: 596 點
下載積分: 1784 分
在線時間: 365(小時)
注冊時間: 2009-11-14
最后登錄: 2024-09-24
查看330209的 主題 / 回貼
5樓  發表于: 2011-09-20 10:17
圖片：
圖片：
圖片：
圖片：
圖片：

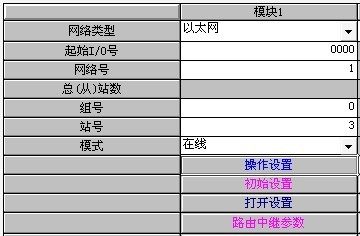

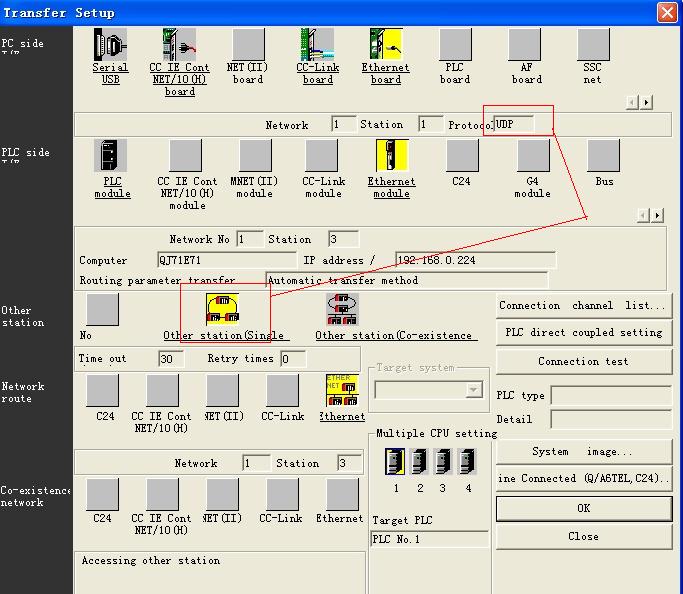

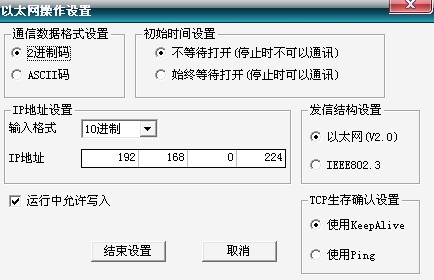

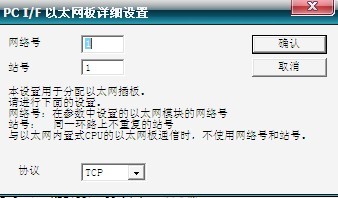

網絡參數設置跟傳輸設置是這樣的。上圖，幫忙分析下，打開設置里的端口設置有沒有問題？
人的一生最要緊的只有幾步.尤其當你年輕的時候。
qinchuangyi
級別: 略有小成
精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的 主題 / 回貼
6樓  發表于: 2011-09-21 00:00
學習學習
fschs
QQ:869603371
級別: 略有小成
精華主題: 0
發帖數量: 136 個
工控威望: 225 點
下載積分: 4263 分
在線時間: 58(小時)
注冊時間: 2010-03-08
最后登錄: 2024-11-02
查看fschs的 主題 / 回貼
7樓  發表于: 2011-09-21 09:27
  好，夠詳細
330209
級別: 家園常客
精華主題: 0
發帖數量: 310 個
工控威望: 596 點
下載積分: 1784 分
在線時間: 365(小時)
注冊時間: 2009-11-14
最后登錄: 2024-09-24
查看330209的 主題 / 回貼
8樓  發表于: 2011-09-21 09:53
昨天想了很久，感覺設置實在是沒問題的啊，睡覺前突然想到會不會是因為電腦的殺毒軟件和360的問題，既忐忑又激動啊，希望今天再調試的時候能一切OK!
人的一生最要緊的只有幾步.尤其當你年輕的時候。
zsm961450
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zsm961450的 主題 / 回貼
9樓  發表于: 2011-09-21 11:04
圖片：
樓主你的打開設置錯了，請不要任何設置，只有連人機界面或者上位機時才有設置的，另外你把GX設置側TCP改為UDP試試看！
zsm961450
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zsm961450的 主題 / 回貼
10樓  發表于: 2011-09-21 11:11
另外一點你的電腦一定是在192.168.0.XX這個段里哦，也可以連接好后，通過DOS對話框用PING 192.168.0.224指令，但前提在你的PLC網絡參數選擇里勾選"使用PING”
baoshizhi
級別: VIP會員
精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的 主題 / 回貼
11樓  發表于: 2011-09-21 12:48
你有先將網絡參數寫入CPU嗎，用其它連接方式(比如RS232接口)
  • «
