樓主  發表于: 2011-10-08 23:14

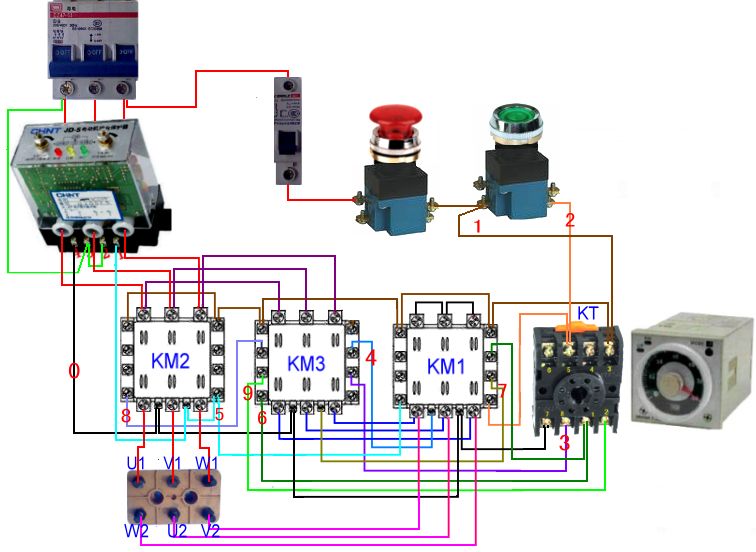

圖片：
請問有誰知道上面的電氣實物連接圖是用什么軟件制作的？？？
ymr78419972
宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗
級別: 工控俠客
精華主題: 0
發帖數量: 588 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2023-12-16
查看ymr78419972的 主題 / 回貼
1樓  發表于: 2011-10-09 10:37
做這樣的圖片的軟件多了去了，PS應該是最合適的。但是體積太大很多具有合成功能的圖片處理軟件都可以做的。
山河今仍在，壯志在何方？
ymr78419972
宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗
級別: 工控俠客
精華主題: 0
發帖數量: 588 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2023-12-16
查看ymr78419972的 主題 / 回貼
2樓  發表于: 2011-10-09 10:39
你就是用CAD都沒有問題，但是要記得你所有的圖片都要背景是白色，然后再把CAD的背景色改成白色最好。這樣做起來比較合適。記得加大些線寬。
山河今仍在，壯志在何方？
狐小秋
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 147 點
下載積分: 661 分
在線時間: 37(小時)
注冊時間: 2011-09-09
最后登錄: 2022-11-03
查看狐小秋的 主題 / 回貼
3樓  發表于: 2011-10-09 11:01
網上不是有機電仿真軟件可以自己選電氣元件的型號，然后根據自己的線路連線嗎？？？？
