我想用s7-200PLC發脈沖控制臺達伺服，不知該如何接線，請高手賜教，最好能貼一張圖，謝謝!!!!!!!!!
hejian96
級別: 略有小成
精華主題: 0
發帖數量: 304 個
工控威望: 491 點
下載積分: 2229 分
在線時間: 118(小時)
注冊時間: 2010-12-07
最后登錄: 2012-12-05
查看hejian96的 主題 / 回貼
1樓  發表于: 2011-10-19 13:56
這個真不知道，期待學習
子丑寅卯9
好鋼是煉出來的; 好妞是泡出來的!
級別: 網絡英雄
精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的 主題 / 回貼
2樓  發表于: 2011-10-19 18:07
這個可以知道。你就按照晶體管的方向接好就可以了，200的好象是PNP的。
（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
涂道偉
級別: 略有小成
精華主題: 0
發帖數量: 49 個
工控威望: 215 點
下載積分: 583 分
在線時間: 180(小時)
注冊時間: 2009-03-10
最后登錄: 2024-11-06
查看涂道偉的 主題 / 回貼
3樓  發表于: 2011-10-19 23:18
2樓的朋友，能否幫忙畫個圖紙，在這里感謝了�。。�！
ufo6363
級別: 家園�？�
精華主題: 0
發帖數量: 513 個
工控威望: 561 點
下載積分: 6559 分
在線時間: 1384(小時)
注冊時間: 2010-11-21
最后登錄: 2024-10-20
查看ufo6363的 主題 / 回貼
4樓  發表于: 2011-10-21 18:36
是NPN還是PNP   我知道輸出是+電壓
二手工控007
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看二手工控007的 主題 / 回貼
5樓  發表于: 2012-02-04 23:29

wananjushi
萬安居士
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的 主題 / 回貼
6樓  發表于: 2012-02-09 09:34

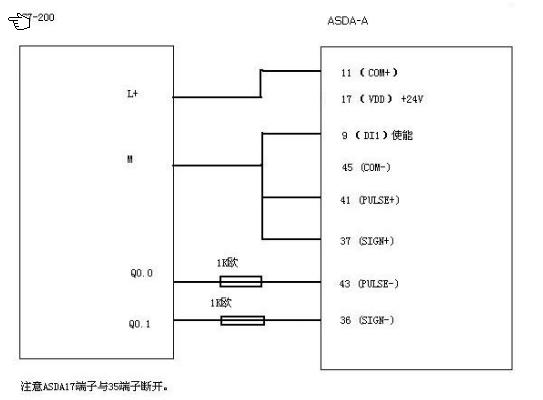

樓上畫的很經典
