12樓  發表于: 2011-11-11 22:00

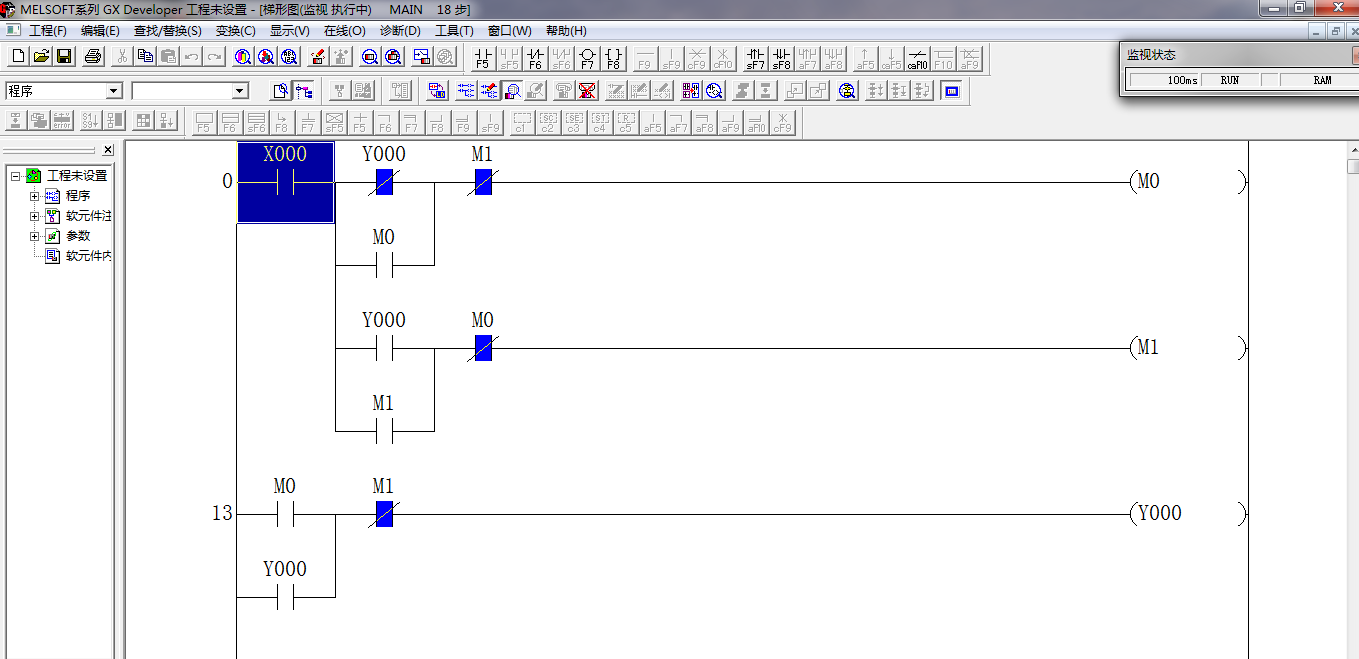

圖片：
呵呵~~我用三菱編程軟件畫了一個，有什么不足大家指教一下
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-09-21
查看hxl202319的 主題 / 回貼
13樓  發表于: 2011-11-11 22:58
引用
引用第13樓jiaolong99于2011-11-11 22:09發表的  :
我是新手 這個圖按的時間長會亮滅震蕩 但為什么按短了會不亮呢

因?yàn)槭抢^電器，所以觸點動作是有蠻長的時間的，而且設計都是優先斷開的，即常閉觸點斷開所需時間遠小于常開觸點閉合所需時間。那個圖中如果你按的時間小于觸點閉合時間，就會不亮，當然一般來說不會出現這情況。
550374389圖可行
簽名無效了，麻雀不見了！
冰河之家
半本
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 185 點
下載積分: 699 分
在線時間: 88(小時)
注冊時間: 2011-10-15
最后登錄: 2015-12-14
查看冰河之家的 主題 / 回貼
14樓  發表于: 2011-11-11 23:16
多謝大家的鼎力支持，我已經做出來了！不過我很感謝4樓的朋友！他畫的圖是可以的不過KAI要加個常開觸點就行。。。。。
m495603519
forget about me
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 275 點
下載積分: 800 分
在線時間: 104(小時)
注冊時間: 2011-02-25
最后登錄: 2024-05-16
查看m495603519的 主題 / 回貼
15樓  發表于: 2011-11-25 18:28
LD X000
ALT M0
LD M0
OUT Y000
aaronwang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看aaronwang的 主題 / 回貼
16樓  發表于: 2011-11-25 21:05
學習一下
sk3821372
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sk3821372的 主題 / 回貼
17樓  發表于: 2011-11-25 22:43

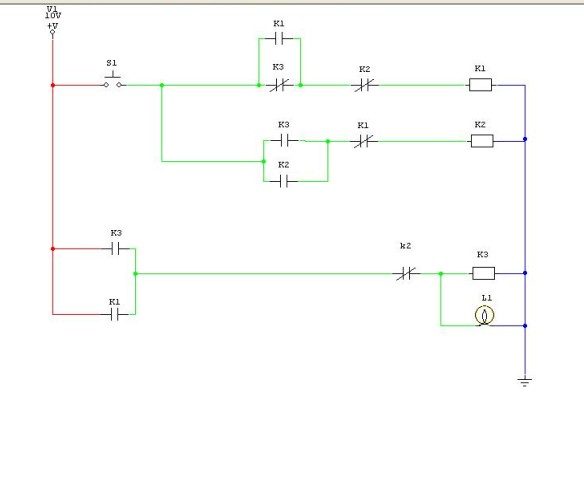

圖片：
以前畫的
shuangshi
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shuangshi的 主題 / 回貼
18樓  發表于: 2012-01-03 19:39
4樓和10樓的線路都不通啊
有問題
shuangshi
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shuangshi的 主題 / 回貼
19樓  發表于: 2012-01-03 19:40
4樓和平共處10樓的線路都不通啊
有問題
qhd125
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qhd125的 主題 / 回貼
20樓  發表于: 2012-01-04 08:06
alt命令，新來的
yuzhilunxz
級別: 略有小成
精華主題: 0
發帖數量: 111 個
工控威望: 220 點
下載積分: 5458 分
在線時間: 124(小時)
注冊時間: 2011-05-15
最后登錄: 2024-10-11
查看yuzhilunxz的 主題 / 回貼
21樓  發表于: 2012-01-04 14:52
  • «
