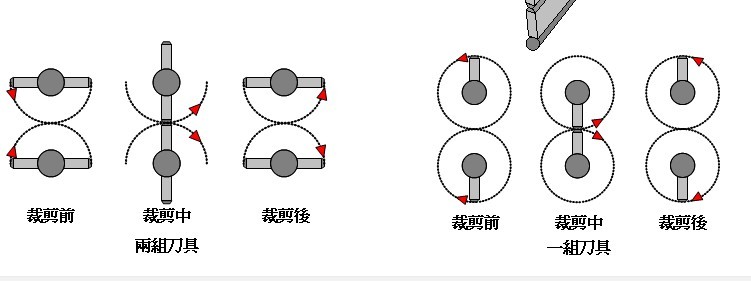

飛剪原理圖
一臺送紙伺服，一臺切紙伺服，切紙輥一周兩把刀，直徑是D0，同步區為60MM，加減速區各為5MM，其余的是補償區，現在就是不知道如何做加減速區和補償區的程序，請哪位大蝦指點一下，或者發個樣例程序，最好是永宏的，本人不勝感謝。郵箱XBH631@126.COM

    這個加減速區的程序還是應該通過伺服控制啊！你應該將DF和DA，CE和EG分成四段來寫入程序啊，每段的速度不同就可以了，這個問題不是很容易就解決了嗎。也就是說如果是順時針旋轉的話，GE段走完后，立即加速走完ED段，到DF段減速就行了。

D-E段的速度就是送料輥的速度，這個好辦，關鍵是如何將加減速區和補償區的速度與送料輥同步，實際送料輥與切刀輥的直徑為190MM，如果送料輥送料250MM的話，切刀輥減去D-E的長度60MM后，還有接近于240MM的距離要運行，要在相同時間準確無誤的同步，不得正負0.5MM,那個程序怎么做呢?請做過的高手給予幫助。這實際就是一個電子凸輪控制的飛剪程序，本人沒做過，所以請教。PLC采用的是永宏FBS-32MN，找永宏售后服務搞過程序樣例，他們說沒搞過，早知道這樣就不會用永宏的了，現在已經花了二千多元買回了，丟掉可惜，我知道改用其他品牌的就好辦了。

問題補充：送紙輥和切刀輥也可能是其他的直徑如159MM，另外速度是可以調節的，用的是FBS-B2A1D模塊，用電位器調整。




現在就是要保證速度同步定長追色長度正負0.5MM

引用

引用第1樓aoouang于2011-11-21 11:25發表的  :
    這個加減速區的程序還是應該通過伺服控制��！你應該將DF和DA，CE和EG分成四段來寫入程序啊，每段的速度不同就可以了，這個問題不是很容易就解決了嗎。也就是說如果是順時針旋轉的話，GE段走完后，立即加速走完ED段，到DF段減速就行了。

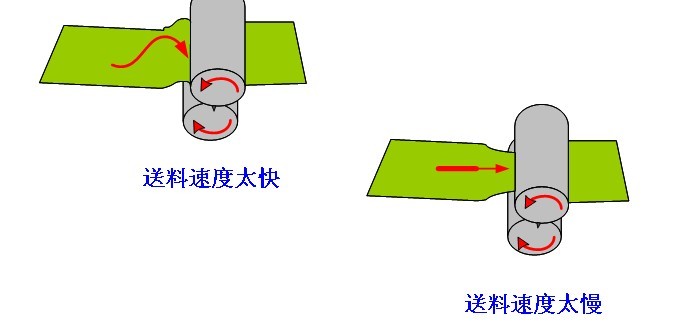

關鍵是切刀的速度是送料輥給的,如果設定每片長250MM,那么送料輥運行250MM時,切刀輥不管送料輥的速度如何發生變化,切刀輥始終要走1/2周長,因?yàn)槭莾砂训?哪位大蝦幫下吧

可難。。最好換臺達的20PM�；蛘邠Q帶電子凸輪功能的伺服。。不要考慮了。。。。。時間就是金錢。。

( ⊙ o ⊙ )是的，臺達20PM是有專用飛剪程序的，新出的10MC也有飛剪程序，但它使用總線控制，需要總線控制臺達A2專用伺服配合

可已經買了永宏，我也知道臺達的好用，而且臺達的售后服務好，有什么難點別人工程師毫無保留的指點你，還可給程序樣例，我前幾年就嘗到了臺達的好處，只是這次是別人選購的永宏產品，問永宏廣州總部，說沒做過，有的人說有，也不能給，那是客戶的知識產權，真的好暈。

如果就分三個區就好做點。。一個加速區，一個同步同速剪切區，一個高速回原點區。這樣可以達到你的剪切要求。。不過就是機械沖擊大點。。程序就簡單多了。。你就把加速段分好多段，每段做個中斷更新脈沖頻率和個數就行。。祝你成功。。。呵呵。。搞好告訴我。。永宏的我沒用過。。不知道有沒有這個功能。。。

送料伺服到達F點是開始減速，達到送料伺服可剪切伺服同步，到達剪切位置剪切

兄弟，你可以問一下此人 ：
上海范堤永宏辦事處的技術人員 廖姣陽：QQ396761955
