樓主  發表于: 2011-12-17 11:10
用FX1N PLC+485BD與其他兩線制485設備通訊時怎么接線呢？
RDA                   D+ 485接口信號正極
RDB
SDA                   D-  485接口信號負極
SDB
hejialiezhan
級別: 探索解密
精華主題: 0
發帖數量: 76 個
工控威望: 176 點
下載積分: 716 分
在線時間: 83(小時)
注冊時間: 2010-08-18
最后登錄: 2024-05-04
查看hejialiezhan的 主題 / 回貼
1樓  發表于: 2011-12-17 11:11
知道的高手指點一下迷津啊，感激不盡
550374389
！�。�
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2023-09-22
查看550374389的 主題 / 回貼
2樓  發表于: 2011-12-17 12:54

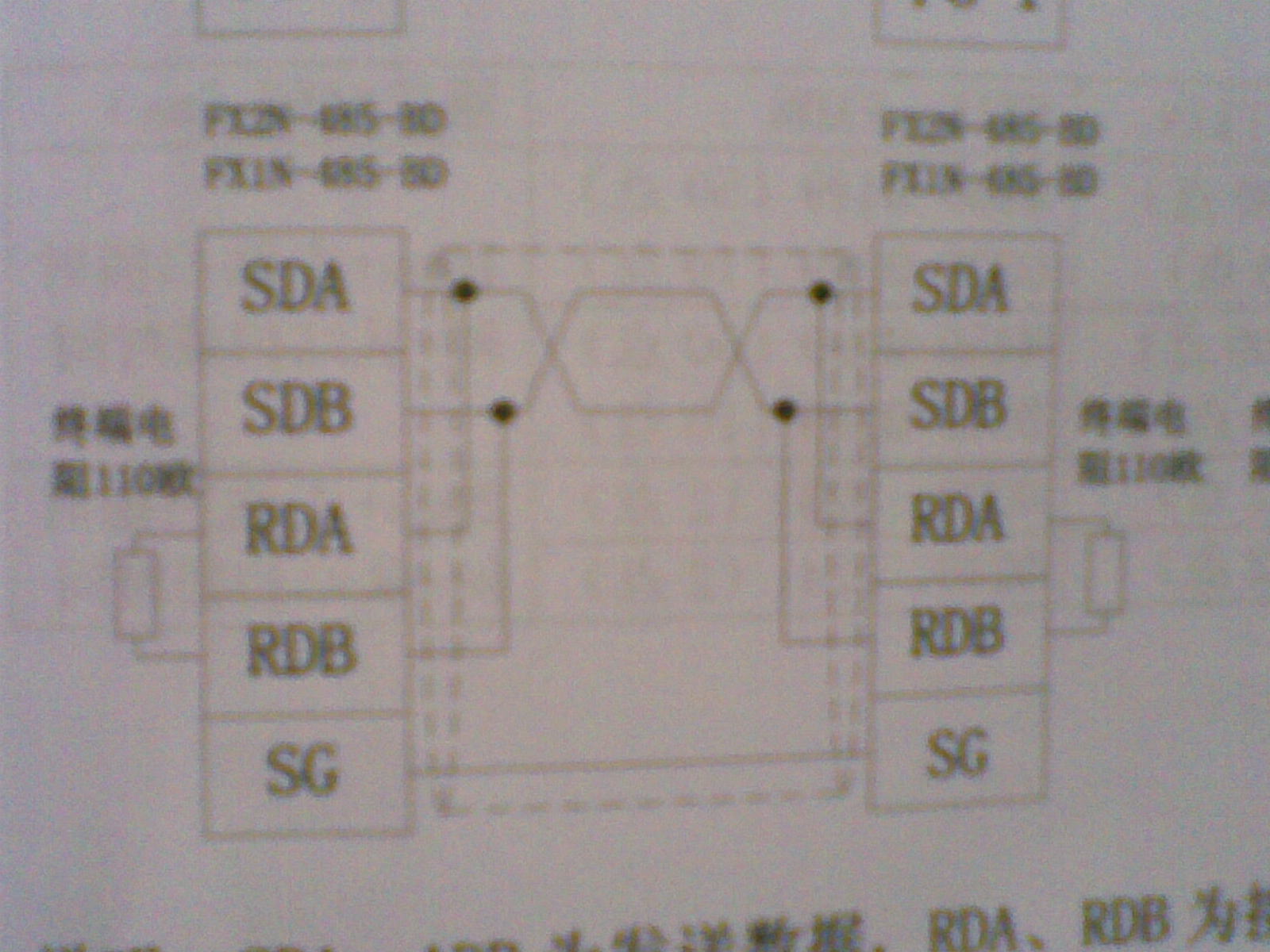

圖片：
手冊上的圖~~給你看看
hejialiezhan
級別: 探索解密
精華主題: 0
發帖數量: 76 個
工控威望: 176 點
下載積分: 716 分
在線時間: 83(小時)
注冊時間: 2010-08-18
最后登錄: 2024-05-04
查看hejialiezhan的 主題 / 回貼
3樓  發表于: 2011-12-17 13:58
這樣接的話，會有一個問題吖，PLC自己發送的，自己接收了！我之前就是這樣接的，監控一看，發送什么接收什么
還
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2023-09-22
查看550374389的 主題 / 回貼
4樓  發表于: 2011-12-17 15:10
不是吧？？俺也沒試驗過
hejialiezhan
級別: 探索解密
精華主題: 0
發帖數量: 76 個
工控威望: 176 點
下載積分: 716 分
在線時間: 83(小時)
注冊時間: 2010-08-18
最后登錄: 2024-05-04
查看hejialiezhan的 主題 / 回貼
5樓  發表于: 2011-12-17 15:28
是的，我做試驗的時候監控看到的
還有，如果這樣接的話，SD和RD指示燈一起閃爍的！表明在發送的同時也在接收
dacy
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 127 點
下載積分: 468 分
在線時間: 1(小時)
注冊時間: 2011-10-27
最后登錄: 2012-11-09
查看dacy的 主題 / 回貼
6樓  發表于: 2011-12-17 17:29
用422/485 轉換器把  不然是高不成功的
hejialiezhan
級別: 探索解密
精華主題: 0
發帖數量: 76 個
工控威望: 176 點
下載積分: 716 分
在線時間: 83(小時)
注冊時間: 2010-08-18
最后登錄: 2024-05-04
查看hejialiezhan的 主題 / 回貼
7樓  發表于: 2011-12-17 18:03
有422/485轉換器嗎？
白發人生
不求精,但求解
級別: 略有小成
精華主題: 0
發帖數量: 187 個
工控威望: 350 點
下載積分: 3450 分
在線時間: 113(小時)
注冊時間: 2011-11-14
最后登錄: 2017-04-25
查看白發人生的 主題 / 回貼
8樓  發表于: 2011-12-17 22:24

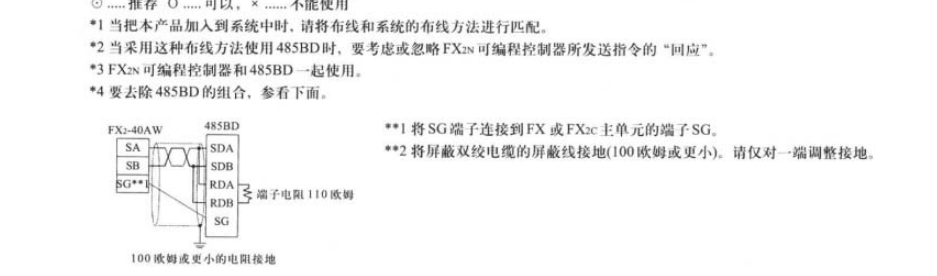

圖片：
電阻為110歐姆;SDA,ADB為發送數據,RDA,RDB為接收數據,
SG為信號地(公共端).
求解   求精  工控工程、低壓電氣自動化控制服務
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2023-09-22
查看550374389的 主題 / 回貼
9樓  發表于: 2011-12-17 22:36
俺也想試試看啊~~奈何手頭上沒有設備可以用RS485跟PLC通信
jk090901
級別: 略有小成
精華主題: 0
發帖數量: 143 個
工控威望: 288 點
下載積分: 899 分
在線時間: 116(小時)
注冊時間: 2009-09-14
最后登錄: 2024-09-11
查看jk090901的 主題 / 回貼
10樓  發表于: 2011-12-19 15:47
通訊我也搞得不多，接線對不對，終端電阻接了沒
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3900 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
11樓  發表于: 2011-12-19 17:12
將RS指令拆分成二個半工
  • «
