樓主  發表于: 2011-12-25 13:22

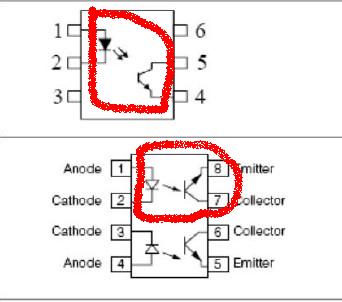

 如第二張圖中，我用紅圈所表示出來的，為什么它們的畫法不一樣？難道是它們的結構原理有區別？一個是發光二級管里涂黑，有兩根光線示意，另一個是發光二級管沒有涂黑，一根光纖示意。第一張圖中，資料上顯示輸入是交流信號，那我輸入差分信號不知道行不行，我想差分信號也算是交流信號吧，誰來給我個答案，謝謝了
專心學工控技術，請各位幫忙指教
thawless
不說盡力而為,只能全力以赴!
級別: 網絡英雄

精華主題: 0
發帖數量: 741 個
工控威望: 8138 點
下載積分: 4150 分
在線時間: 815(小時)
注冊時間: 2007-11-02
最后登錄: 2024-10-22
查看thawless的 主題 / 回貼
1樓  發表于: 2011-12-25 13:47
光耦只能輸入直流信號，第一張圖表示輸入不用區分正負極。輸入的直流信號要加限流電阻，電流控制在mA級.供參考！
