樓主  發表于: 2012-01-10 09:04
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：

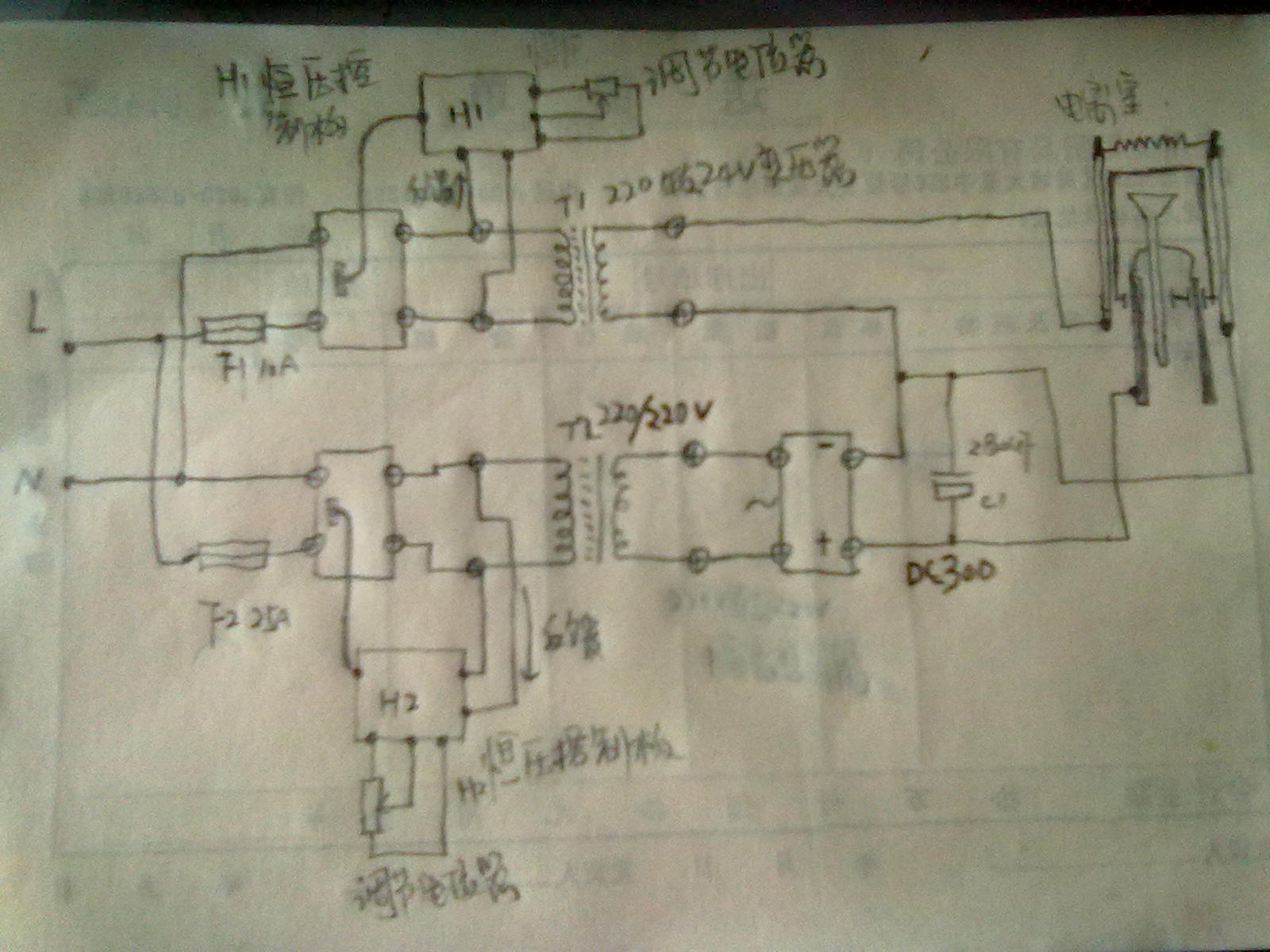

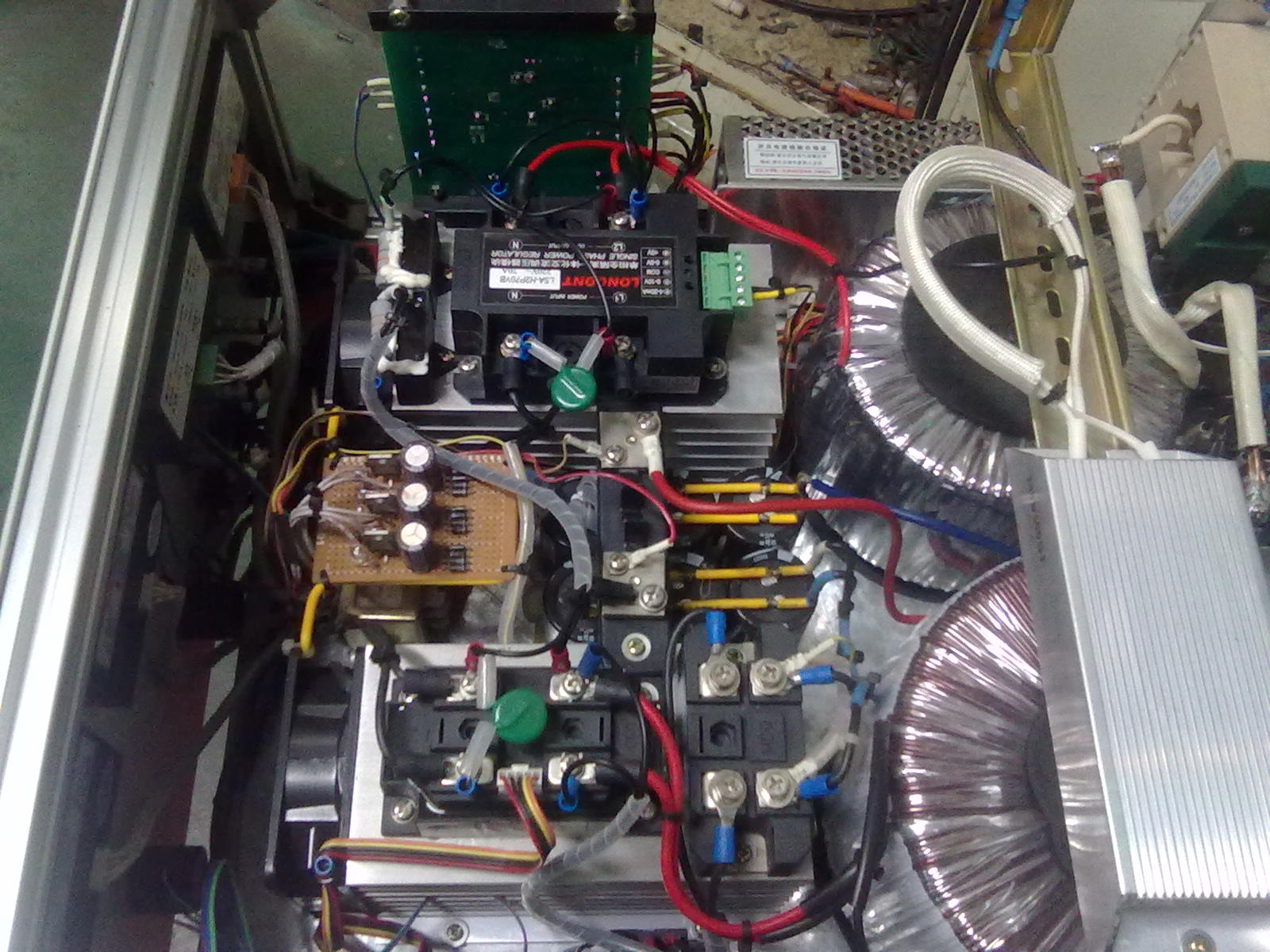

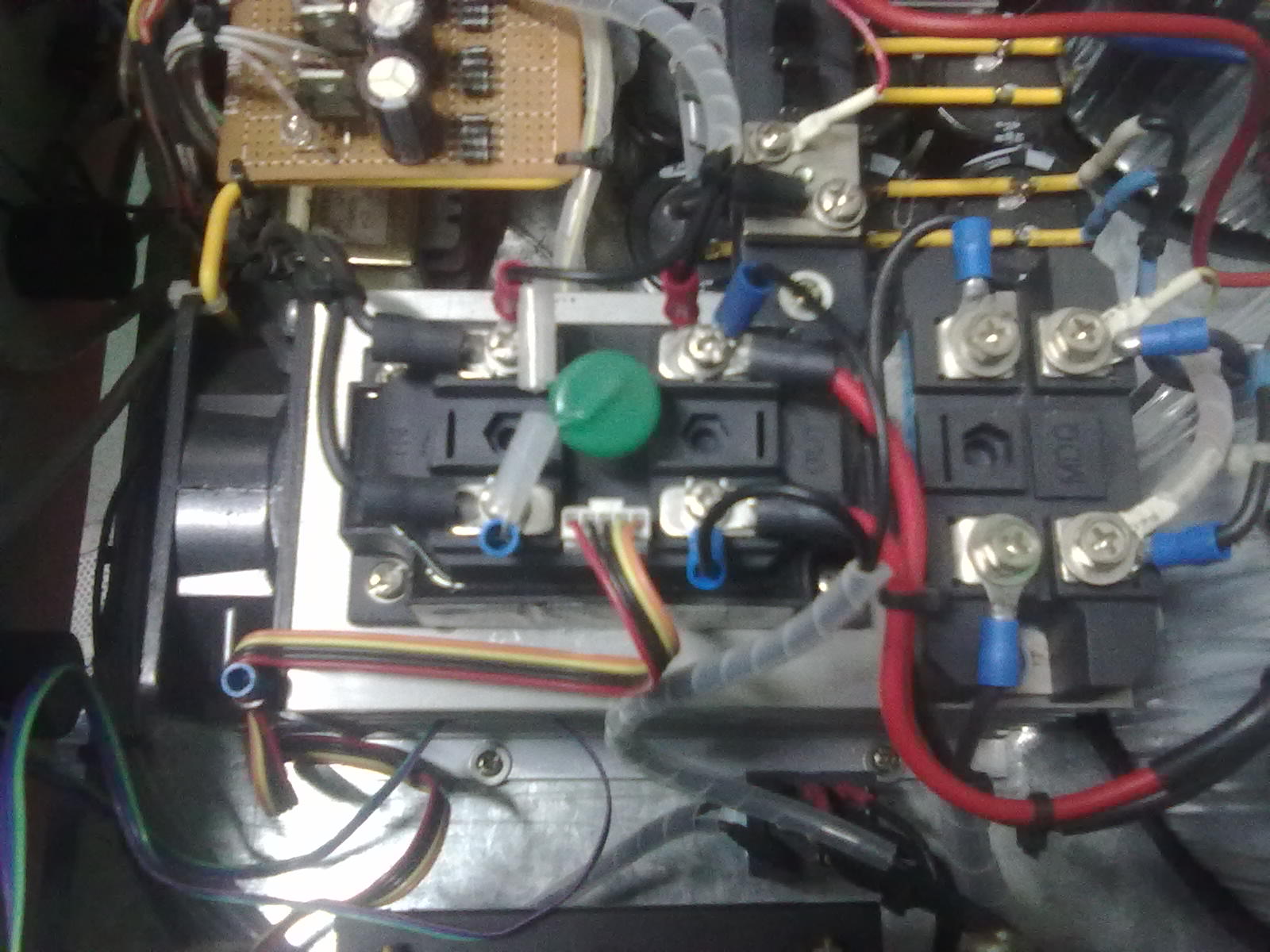

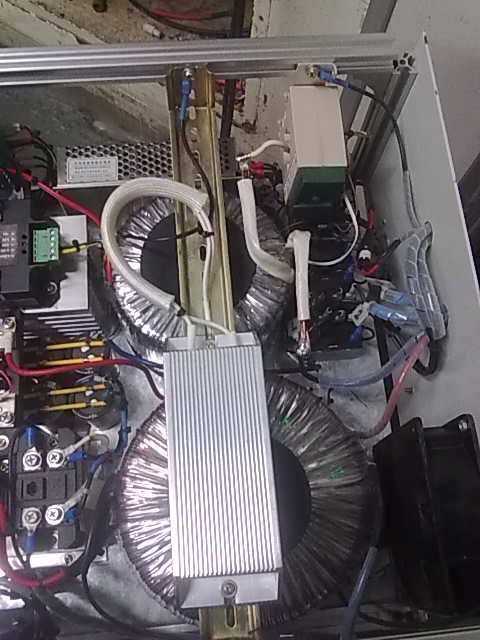

這是我自己設計制作的霍爾離子源電源，現在出現了一個問題，開啟300V直流電源電離時，會燒燈絲保險絲，現在弄得有些糊涂了，上圖片和主要回路請高手幫忙分析一下，這個電路有問題沒有，故障出在什么地方，如果有哪位師傅懂得這個，請直接發言或留下手機號碼共同探討一下�。�！
[ 此帖被胡驕陽在2012-01-10 09:11重新編輯 ]
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70397 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-11-13
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2012-01-10 09:22
燒那個保險？建議將恒壓控制板H1、H2分開理解，將調節電位器由小至大調整，斷開負載著一區分。
樓主留言：
燒10A的燈絲保險，恒壓控制板是沒有問題的，圖片上帶燈泡做假負載可以正常工作，現在的問題是不能電離，電離開始就燒10A的保險，兩路電壓調壓正常的�，F(xiàn)在正在確認電離室是否正常。謝謝�。。�！
本帖最近評分記錄：
  • 下載積分:+1(胡驕陽) 熱心助人
    胡驕陽
    級別: 工控俠客
    精華主題: 0
    發帖數量: 260 個
    工控威望: 3019 點
    下載積分: 1603 分
    在線時間: 188(小時)
    注冊時間: 2009-12-16
    最后登錄: 2024-04-06
    查看胡驕陽的 主題 / 回貼
    2樓  發表于: 2012-01-10 12:36
    今天試驗了一下電離室，發現把燈絲電壓提高到AC 22V時，正常電離，現在懷疑燈絲變壓器有問題。（原先的燈絲電壓是15－18V，一開始電離就燒保險了），燈絲電壓提高到22V時就可以正常工作了，很奇怪的現象。不知道是何原因，原聽高手解答。謝謝！�。。。。�！
    胡驕陽
    級別: 工控俠客
    精華主題: 0
    發帖數量: 260 個
    工控威望: 3019 點
    下載積分: 1603 分
    在線時間: 188(小時)
    注冊時間: 2009-12-16
    最后登錄: 2024-04-06
    查看胡驕陽的 主題 / 回貼
    3樓  發表于: 2012-02-07 14:57
    有哪位師傅幫忙分析下嘛，為什么開機電離燈絲變壓器T1初級電流就相當大呢，在另外一臺機上又沒有這個問題。電離室已經檢查過了，沒有短路的現象
    wananjushi
    萬安居士
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 859 個
    工控威望: 5759 點
    下載積分: 11561 分
    在線時間: 216(小時)
    注冊時間: 2011-12-24
    最后登錄: 2018-07-22
    查看wananjushi的 主題 / 回貼
    4樓  發表于: 2012-02-09 09:05
    電離時變壓器次級電流增大，當然初級電流也變大了
