樓主  發表于: 2008-05-16 09:37
求助富士人機界面編程電纜制作圖。謝謝！
wwwzslzslzsl@yahoo.com.cn
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6777 個
工控威望: 38380 點
下載積分: 4243 分
在線時間: 9538(小時)
注冊時間: 2006-09-13
最后登錄: 2024-12-23
查看cvlsam的 主題 / 回貼
1樓  發表于: 2008-05-16 09:45

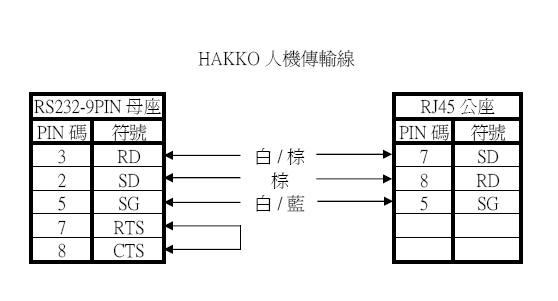

RS232-9針 母    RJ45  公
    3-----------------------7
        2-----------------------8
        5-----------------------5

RS232端7和8短接（不短接也無所謂）

以上！
wwwzslzslzsl
級別: 略有小成
精華主題: 0
發帖數量: 204 個
工控威望: 259 點
下載積分: 413 分
在線時間: 124(小時)
注冊時間: 2008-03-15
最后登錄: 2024-12-01
查看wwwzslzslzsl的 主題 / 回貼
2樓  發表于: 2008-05-16 12:31
謝謝！
kueni
級別: 探索解密
精華主題: 0
發帖數量: 78 個
工控威望: 196 點
下載積分: 599 分
在線時間: 43(小時)
注冊時間: 2008-03-01
最后登錄: 2019-08-14
查看kueni的 主題 / 回貼
3樓  發表于: 2008-05-16 13:59

kueni
級別: 探索解密
精華主題: 0
發帖數量: 78 個
工控威望: 196 點
下載積分: 599 分
在線時間: 43(小時)
注冊時間: 2008-03-01
最后登錄: 2019-08-14
查看kueni的 主題 / 回貼
4樓  發表于: 2008-05-16 13:59
嘿嘿，傳上去了，頂自己一下�。�！
zhengyaowen
級別: 略有小成
精華主題: 0
發帖數量: 288 個
工控威望: 323 點
下載積分: 3400 分
在線時間: 22(小時)
注冊時間: 2006-11-08
最后登錄: 2023-02-11
查看zhengyaowen的 主題 / 回貼
5樓  發表于: 2008-05-16 15:54

lq22990497
級別: 略有小成
精華主題: 0
發帖數量: 199 個
工控威望: 369 點
下載積分: 509 分
在線時間: 48(小時)
注冊時間: 2006-10-14
最后登錄: 2024-10-24
查看lq22990497的 主題 / 回貼
6樓  發表于: 2008-05-21 18:35
謝謝!!
konkadk
級別: 略有小成
精華主題: 0
發帖數量: 501 個
工控威望: 372 點
下載積分: 778 分
在線時間: 72(小時)
注冊時間: 2008-06-01
最后登錄: 2024-04-05
查看konkadk的 主題 / 回貼
7樓  發表于: 2008-08-20 17:23
SHISHI
zdwzmx
級別: 略有小成
精華主題: 0
發帖數量: 419 個
工控威望: 478 點
下載積分: 4888 分
在線時間: 190(小時)
注冊時間: 2007-01-15
最后登錄: 2024-12-20
查看zdwzmx的 主題 / 回貼
8樓  發表于: 2008-10-28 22:46
請問樓主以上2個接線圖是一樣的，我不知道是富士觸摸屏的還是HAKKO人機的，如果是富士觸摸屏的我為什么連接不上，請樓主解答，萬分感謝！
互相學習
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 229 點
下載積分: 6811 分
在線時間: 36(小時)
注冊時間: 2008-07-30
最后登錄: 2024-06-11
查看互相學習的 主題 / 回貼
9樓  發表于: 2008-11-15 21:07

liangshan
級別: 略有小成
精華主題: 1 篇
發帖數量: 275 個
工控威望: 283 點
下載積分: 1762 分
在線時間: 82(小時)
注冊時間: 2008-12-03
最后登錄: 2022-08-17
查看liangshan的 主題 / 回貼
10樓  發表于: 2008-12-30 14:53
yeoman888
級別: 略有小成
精華主題: 0
發帖數量: 202 個
工控威望: 297 點
下載積分: 741 分
在線時間: 49(小時)
注冊時間: 2008-06-08
最后登錄: 2017-08-16
查看yeoman888的 主題 / 回貼
11樓  發表于: 2009-01-10 15:53
看看
