樓主  發表于: 2012-04-11 22:22
如題請教各位！

今天按我在一樓貼出的圖片接線，全部用的PNP傳感器，設備已投入使用，好像沒什么問題，在此做個記號看能用多久。
2012/4/12
[ 此帖被gongyekongzh在2012-04-12 22:23重新編輯 ]
gongyekongzh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的 主題 / 回貼
1樓  發表于: 2012-04-11 22:24

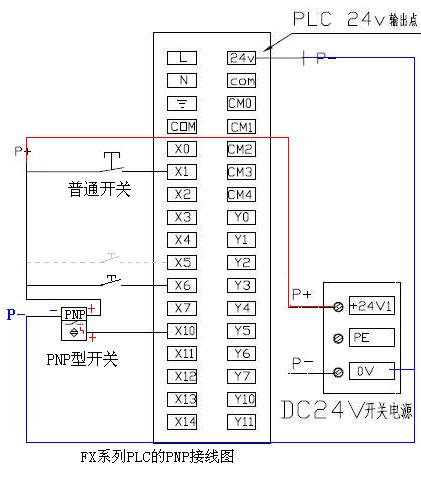

圖片：
輸入側COM不要接線

百度搜了一個這樣的接法不知可不可以
huolang_518
級別: 略有小成
精華主題: 0
發帖數量: 72 個
工控威望: 224 點
下載積分: 885 分
在線時間: 136(小時)
注冊時間: 2011-08-20
最后登錄: 2019-08-08
查看huolang_518的 主題 / 回貼
2樓  發表于: 2012-04-11 22:32

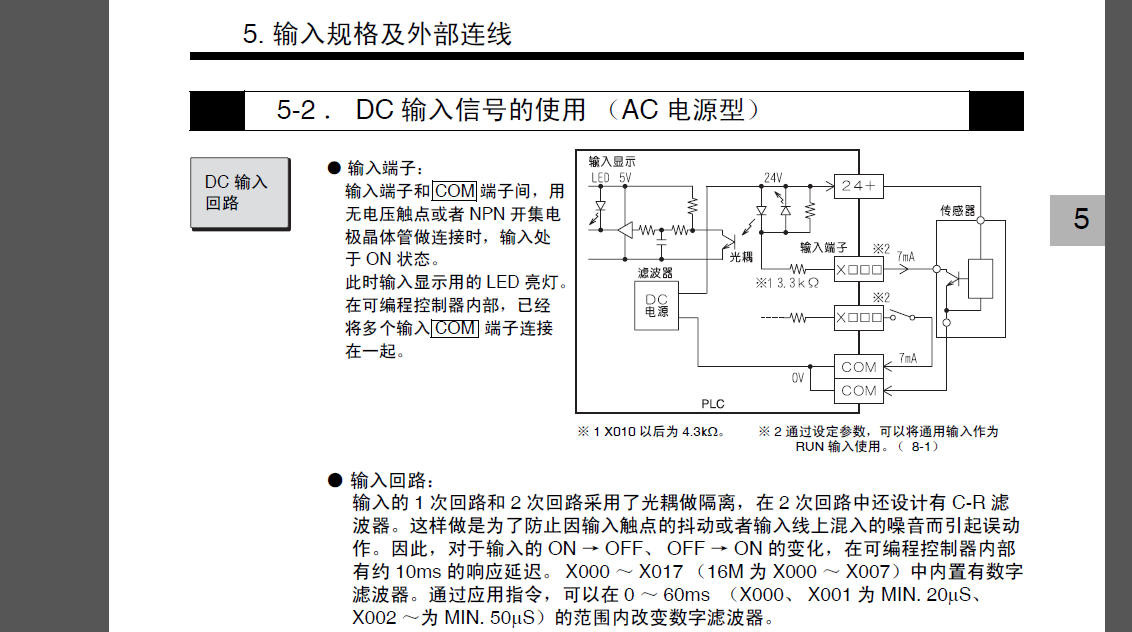

圖片：
2n的使用手冊
gongyekongzh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的 主題 / 回貼
3樓  發表于: 2012-04-11 22:52
引用
引用第2樓huolang_518于2012-04-11 22:32發表的  :
2n的使用手冊

手冊上意思不能接PNP的，但有沒有人接過呢？
luochunhua
級別: 工控俠客
精華主題: 0
發帖數量: 97 個
工控威望: 3333 點
下載積分: 685 分
在線時間: 62(小時)
注冊時間: 2010-12-18
最后登錄: 2014-02-09
查看luochunhua的 主題 / 回貼
4樓  發表于: 2012-04-12 07:50
用個光耦就可以了
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1226 個
工控威望: 3496 點
下載積分: 4402 分
在線時間: 1977(小時)
注冊時間: 2008-02-17
最后登錄: 2024-11-09
查看kyy80的 主題 / 回貼
5樓  發表于: 2012-04-12 07:54
可以的。。。。。
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8218 個
工控威望: 10347 點
下載積分: 21035 分
在線時間: 3007(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-10
查看guochunyi的 主題 / 回貼
6樓  發表于: 2012-04-12 08:22
可以的,
本帖最近評分記錄：
  • 下載積分:+5(dl2006) 好人！
    • 可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
    wang551615
    級別: 工控俠客
    精華主題: 0
    發帖數量: 333 個
    工控威望: 3453 點
    下載積分: 67566 分
    在線時間: 466(小時)
    注冊時間: 2007-09-03
    最后登錄: 2024-10-31
    查看wang551615的 主題 / 回貼
    7樓  發表于: 2012-04-12 08:28
    FX2n沒有使用來接PNP過，歐版的FX2N可以接PNP!
    zhujiyuan
    堅持不懈,今生無悔
    級別: 家園�？�
    精華主題: 0
    發帖數量: 399 個
    工控威望: 622 點
    下載積分: 13768 分
    在線時間: 382(小時)
    注冊時間: 2011-06-02
    最后登錄: 2023-08-09
    查看zhujiyuan的 主題 / 回貼
    8樓  發表于: 2012-04-12 08:41
    我還真沒注意這個問題.可能沒次買回來的都是NPN型.從NPN和PNP開關的輸出電壓來看,有正負.有碰到這個問題的高手是怎么解出這個問題?望能拿來分享下.
    本人招聘電氣工程師，要求會觸摸屏，PLC，私服控制。聯系電話：13823198267
    sport1988
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 359 個
    工控威望: 1837 點
    下載積分: 4651 分
    在線時間: 134(小時)
    注冊時間: 2011-11-05
    最后登錄: 2023-09-05
    查看sport1988的 主題 / 回貼
    9樓  發表于: 2012-04-12 09:07
    引用
    引用第6樓guochunyi于2012-04-12 08:22發表的  :
    可以的,
    [attachment=81944]

    做個標記 以后也許要用
    路在何方
    路漫漫其修遠兮，吾將上下而求索。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1109 個
    工控威望: 4895 點
    下載積分: 1038 分
    在線時間: 554(小時)
    注冊時間: 2010-10-10
    最后登錄: 2024-09-29
    查看路在何方的 主題 / 回貼
    10樓  發表于: 2012-04-12 19:10
    誤人子弟   三菱的PLC只有FX3U Q QnA的支持源型，漏型輸入  2N只支持NPN的
    yhnt
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 367 個
    工控威望: 1309 點
    下載積分: 3396 分
    在線時間: 885(小時)
    注冊時間: 2009-07-11
    最后登錄: 2024-04-12
    查看yhnt的 主題 / 回貼
    11樓  發表于: 2012-04-12 19:14
    以前見過FX2N-16EX-ES/UL 這個模塊可以接PNP 或NPN
