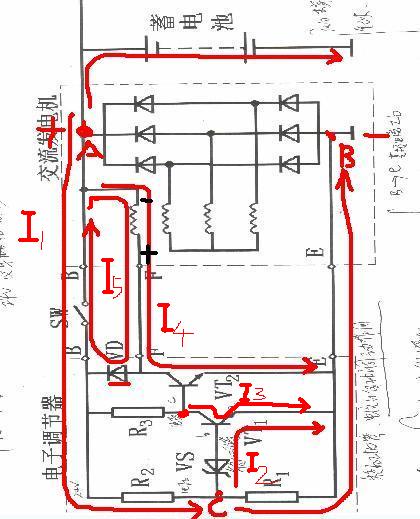

電路的基本工作原理是:三相整流出的電壓加在A、B兩點,當A點的電壓升高時,電流I1流過R2、R1回到B點,在C點得到的分壓就會升高,當C點電壓高至足以擊穿穩壓二極管VS時,就會形成電流I2給VT1導通,電流I3流過VT1,使得VT2基極偏置電壓下降,電流I4減小,也就是發電機轉子線圈勵磁電流減小,使得磁場強度變小,定子線圈的感應電壓就會降低。AB兩點的電壓低于檢測基準電壓時電路不動作,要調節AB兩點的電壓,只需調整(R2、R1)C點的電壓或更換VS即可。另外,在勵磁電流減小的同時,會在線圈的兩端有一個感應電壓,這個感應電壓為上負下正,與A點電壓竄聯加到VT2的集電極,電壓過高容易擊穿VT2,所以加入二極管VD把這個電壓短路掉,達到保護VT2的目的。
